气浮隔振光学平台 — 索谱光电

气浮隔振光学平台

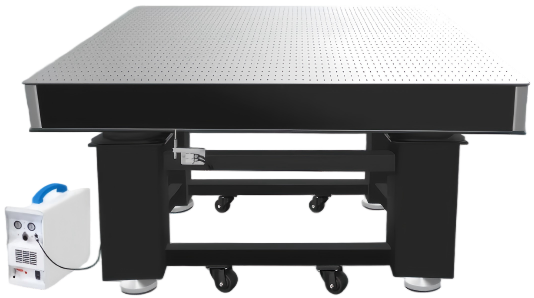

索谱光电 SP-AF 系列气浮隔振光学平台，采用（进口）半膜片式空气弹簧气浮隔振结构，支持自动充气 + 自动调平，低频隔振更强、响应快更省心。台面部分为三层夹心蜂窝腔焊接结构（非胶粘），上台面采用 SUS410 铁磁不锈钢，耐腐耐磨、刚性好；下底面为加厚碳钢并做防护处理。整体焊接支架配合多点支撑结构，兼顾承载、稳定与隔振性能，适合精密光学、激光与科研测试平台建设。

主要特点：

进口半膜空气弹簧，低频隔振更强
自动充气 + 自动调平，响应快更省心
固有频率约 1.0–1.5Hz，隔振效率高
三层蜂窝焊接台面，长期稳定不易变形
SUS410 不锈钢台面，耐腐耐磨、硬度高
多点支撑 + 整体焊接框架，刚性强、承载稳定
高度/水平可微调（-10~15mm），适应不平的地面环境
万向脚轮 + 固定支脚可切换：移动省力，到位后支脚落地承重锁定
支持台面材质、有磁无磁、异型拼接、特殊尺寸、特殊结构等多种定制选项

产品参数：

台面螺纹孔	M6，25×25 mm 阵列
固有频率	<1.0–1.5Hz（随载荷和实际工况）
台面厚度	100 / 200 / 300mm（根据台面尺寸）
上台面	SUS410 铁磁不锈钢，厚 6–8mm
下底面	5–6mm 碳钢，表面喷黑塑处理
台面结构	三层夹心蜂窝腔焊接结构（非胶粘）
平台高度	总高约 800mm；高度微调范围 −10～15mm
支架结构	整体焊接支架；4 支撑或 6 支撑
单位面积重量	100mm 约 120kg/m²；200mm 约 140kg/m²；300mm 约 160kg/m²

规格型号：

型号	规格 (mm)	支撑数量	台面厚度	面板厚度	台面重量 (kg)
SP-AF-0606	600×600×800	4	100 mm	6 mm	45
SP-AF-075	750×750×800	4	100 mm	6 mm	75
SP-AF-0906	900×600×800	4	100 mm	6 mm	70
SP-AF-0909	900×900×800	4	100 mm	6 mm	100
SP-AF-1008	1000×800×800	4	100 mm	6 mm	105
SP-AF-1206	1200×600×800	4	100 mm	6 mm	95
SP-AF-1208	1200×800×800	4	100 mm	6 mm	120
SP-AF-1209	1200×900×800	4	100 mm	6 mm	140
SP-AF-1509	1200×900×800	4	100 mm	6 mm	175
SP-AF-1510	1500×1000×800	4	200 mm	6 mm	225
SP-AF-1512	1500×1200×800	4	200 mm	6 mm	270
SP-AF-1515	1500×1500×800	4	200 mm	6 mm	330
SP-AF-1810	1800×1000×800	4	200 mm	6 mm	270
SP-AF-1812	1800×1200×800	4	200 mm	6 mm	320
SP-AF-1818	1800×1800×800	4	200 mm	6 mm	480
SP-AF-2010	2000×1000×800	4	200 mm	6 mm	300
SP-AF-2012	2000×1200×800	4	200 mm	6 mm	360
SP-AF-2015	2000×1500×800	4	200 mm	6 mm	450
SP-AF-2020	2000×2000×800	4	200 mm	6 mm	600
SP-AF-2412	2400×1200×800	4	200 mm	6 mm	430
SP-AF-2415	2400×1500×800	4	200 mm	6 mm	540
SP-AF-3010	3000×1000×800	6	300 mm	8 mm	450
SP-AF-3012	3000×1200×800	6	300 mm	8 mm	540
SP-AF-3015	3000×1500×800	6	300 mm	8 mm	670
SP-AF-3512	3500×1200×800	6	300 mm	8 mm	630
SP-AF-3515	3500×1500×800	6	300 mm	8 mm	780
SP-AF-4015	4000×1500×800	6	300 mm	8 mm	900
SP-AF-4515	4500×1500×800	6	300 mm	8 mm	1000
SP-AF-5015	5000×1500×800	10	300 mm	10 mm	1100
SP-AF-6015	6000×1500×800	12	300 mm	12 mm	1350

平台附件：

桌面型仪器架

立柱式结构，垂直空间扩展
不占用地面空间
与平台刚性连接，结构稳固
支持尺寸、层板、安装孔位定制
单架承载约 200 kg

落地式仪器架

方形钢管焊接结构，整体刚性强
静电喷涂表面处理，耐腐耐磨
单架承载约 200 kg
结构稳定，不影响平台抗振性能
规格齐全，支持定制生产

铝型材仪器架

模块化铝型材结构，装配灵活
多层置物空间，提升空间利用率
与平台独立，不影响隔振性能
结构轻量化，安装拆卸便捷
支持层数、高度、尺寸定制

光学平台暗室

高密度遮光围护结构
独立稳定结构，方便开合
内部低反射黑化处理
阻燃遮光材料，耐用稳固
支持高度、开口方式、结构形式定制
