Mitutoyo 可见光物镜-南京索谱光电

明视场观察用

Bright Field Observation

M Plan Apo

明视场物镜 · Bright Field Objectives (Long Working Distance)

无限远校正平场复消色差长工作距离

适用机型：VMU / WIDE VMU / FS70 / MF-U / Hyper MF-U │ 波长校正范围：436–656nm │ 螺纹规格：M26×0.706

型号	订货号	N.A.	W.D. (mm)	焦距 f (mm)	分辨率 R (µm)	±DOF (µm)	视场 ø24 (mm)	视场 1/2" (mm)	质量 (g)
M Plan Apo 1× *1	378-800-3	0.025	11.0	200	11.0	440	24	4.8×6.4	300
M Plan Apo 2× *2	378-801-6	0.055	34.0	100	5.0	91	12	2.4×3.2	220
M Plan Apo 5×	378-802-6	0.14	34.0	40	2.0	14	4.8	0.96×1.28	230
M Plan Apo 7.5×	378-807-3	0.21	35.0	26.67	1.3	6.2	3.6	0.64×0.85	240
M Plan Apo 10×	378-803-3	0.28	34.0	20	1.0	3.5	2.4	0.48×0.64	240

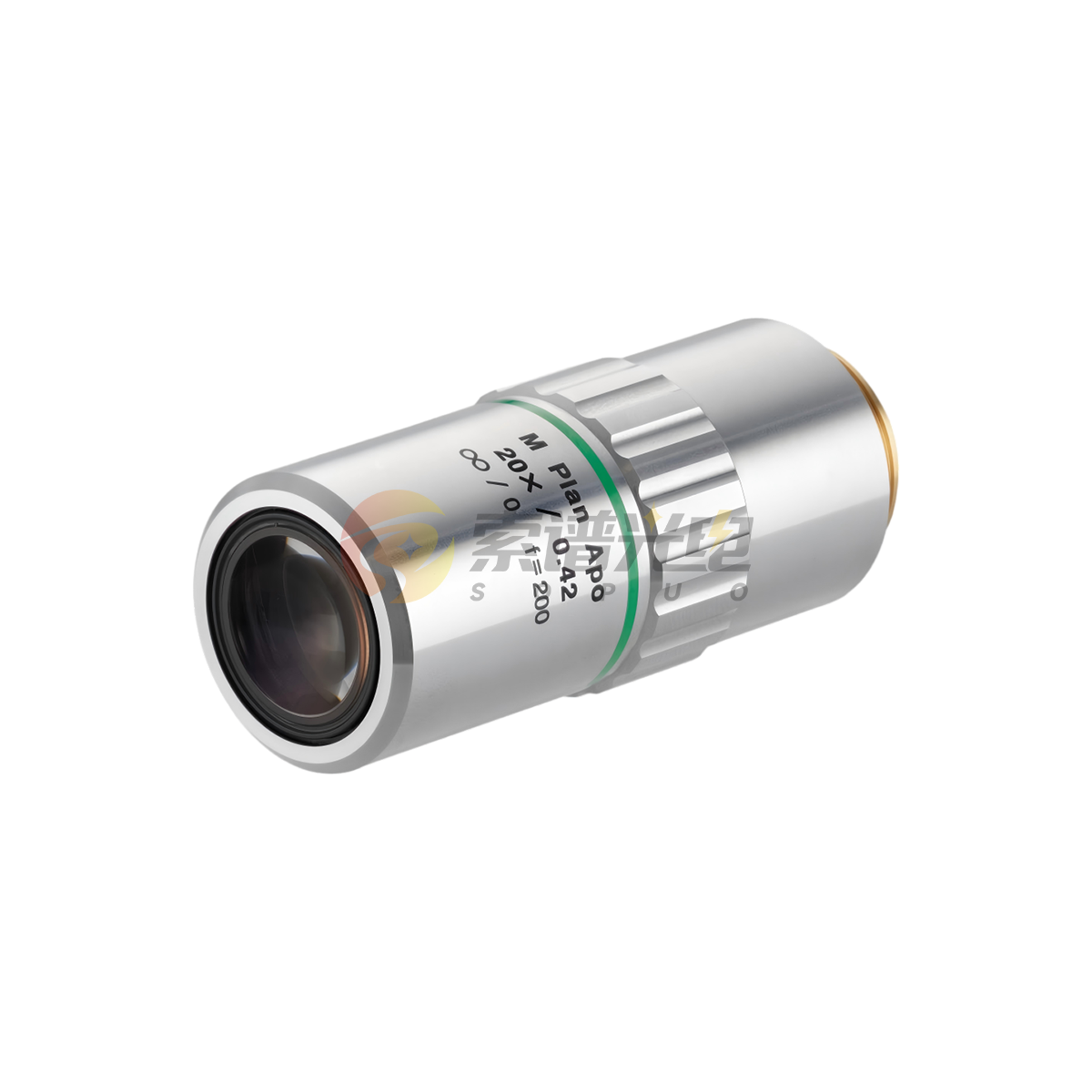

M Plan Apo 20×	378-804-3	0.42	20.0	10	0.7	1.6	1.2	0.24×0.32	270

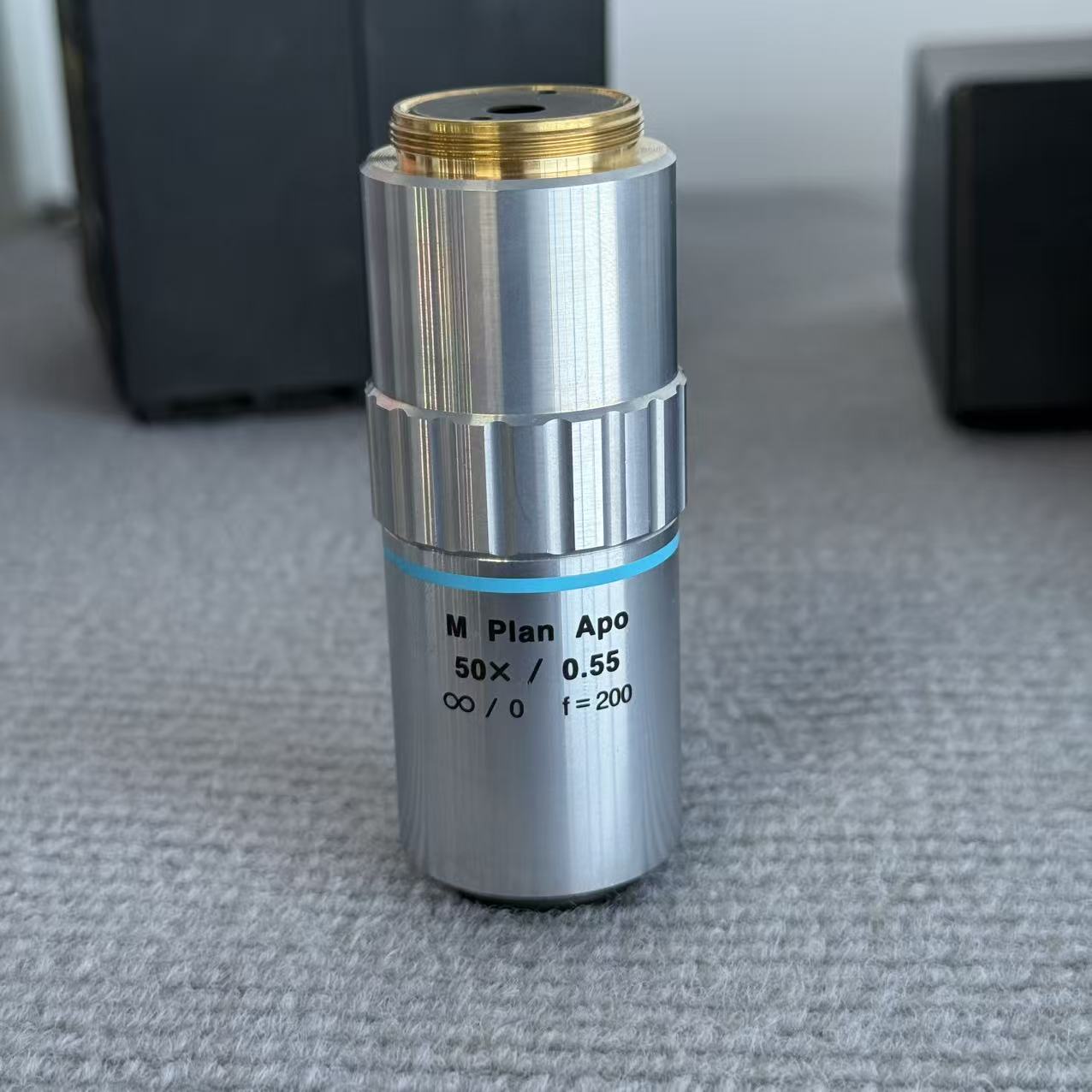

M Plan Apo 50×	378-805-3	0.55	13.0	4	0.5	0.9	0.48	0.10×0.13	290
M Plan Apo 100×	378-806-3	0.70	6.0	2	0.4	0.6	0.24	0.05×0.06	320

*1：需配合偏光器使用 │ *2：建议配合1/4波长板A（02ALN370）及偏光器使用（工作距离缩短4mm）
套装：B1（378-911）10×/20×/50×/100× │ B2（378-912）2×/5×/10×/SL20× │ B3（378-913）5×/10×/20×/50×
分辨率及焦深基于参考波长 λ=0.55µm 计算

M Plan Apo HR

明视场物镜（高分辨力） · High Resolution Objectives

无限远校正高分辨力长工作距离

适用机型：VMU / WIDE VMU / FS70 / MF-U / Hyper MF-U │ 更高NA值实现更精细分辨率

型号	订货号	N.A.	W.D. (mm)	焦距 f (mm)	分辨率 R (µm)	±DOF (µm)	视场 ø24 (mm)	视场 1/2" (mm)	质量 (g)
M Plan Apo HR 5× *3	378-787-4	0.21	25.5	40	1.3	6.2	4.8	0.96×1.28	285
M Plan Apo HR 10× *3	378-788-4	0.42	15.0	20	0.7	1.60	2.4	0.48×0.64	460
M Plan Apo HR 50×	378-814-4	0.75	5.2	4	0.4	0.49	0.48	0.10×0.13	400
M Plan Apo HR 100×	378-815-4	0.90	1.3	2	0.3	0.34	0.24	0.05×0.06	410

*3：以上规格为物镜单体规格，安装在显微镜转塔上时可能因显微镜设计而有所不同。用户自行提供照明系统时需平衡各光学参数以获得最佳照明。

M Plan Apo SL

明视场物镜（超长工作距离） · Ultra-Long Working Distance

无限远校正超长工作距离平场复消色差

适用机型：VMU / WIDE VMU / FS70 / MF-U / Hyper MF-U │ 在同等倍率下提供更长的工作距离

型号	订货号	N.A.	W.D. (mm)	焦距 f (mm)	分辨率 R (µm)	±DOF (µm)	视场 ø24 (mm)	视场 1/2" (mm)	质量 (g)
M Plan Apo SL20×	378-810-3	0.28	30.5	10	1.0	3.5	1.2	0.24×0.32	240
M Plan Apo SL50×	378-811-3	0.42	20.5	4	0.7	1.6	0.48	0.10×0.13	280
M Plan Apo SL80×	378-812-3	0.50	15.0	2.5	0.6	1.1	0.3	0.06×0.08	280
M Plan Apo SL100×	378-813-3	0.55	13.0	2	0.5	0.9	0.24	0.05×0.06	290
M Plan Apo SL200×	378-816-3	0.62	13.0	1	0.4	0.7	0.12	0.025×0.03	490

G Plan Apo

明视场物镜（玻璃厚度校正） · Cover-Glass Thickness Compensation

无限远校正玻璃厚度校正 t3.5mm 长工作距离

适用机型：VMU / WIDE VMU / FS70 / MF-U / Hyper MF-U │ 专为通过3.5mm盖玻片观察设计 │ 齐焦距离 96.19mm │ 可定制玻璃厚度/材质/折射率

型号	订货号	N.A.	W.D. (mm)	焦距 f (mm)	分辨率 R (µm)	±DOF (µm)	视场 ø24 (mm)	视场 1/2" (mm)	质量 (g)
G Plan Apo 20× (t3.5)	378-847	0.28	29.42	10	1.0	3.5	1.2	0.24×0.32	270
G Plan Apo 50× (t3.5)	378-848-3	0.50	13.89	4	0.6	1.1	0.48	0.10×0.13	320

型号

订货号

N.A.

W.D.
(mm)

焦距 f
(mm)

分辨率 R
(µm)

±DOF
(µm)

视场 ø24
(mm)

视场 1/2"
(mm)

质量
(g)

G Plan Apo 20× (t3.5)

378-847

0.28

29.42

1.0

3.5

1.2

0.24×0.32

270

G Plan Apo 50× (t3.5)

378-848-3

0.50

13.89

0.6

1.1

0.48

0.10×0.13

320

明暗视场观察用

Bright / Dark Field Observation

BD Plan Apo

明暗视场物镜 · Bright/Dark Field Objectives (Long Working Distance)

明暗视场无限远校正长工作距离

适用机型：FS70 / WIDE VMU / MF-U / Hyper MF-U │ 适合观察表面划痕或凹凸等 │ 螺纹规格：M40×0.706（外径ø44）

型号	订货号	N.A.	W.D. (mm)	焦距 f (mm)	分辨率 R (µm)	±DOF (µm)	视场 ø24 (mm)	视场 1/2" (mm)	质量 (g)
BD Plan Apo 2× *1	378-831-7	0.055	34.0	100	5.0	91	12	2.4×3.2	340
BD Plan Apo 5×	378-832-7	0.14	34.0	40	2.0	14	4.8	0.96×1.28	350
BD Plan Apo 7.5×	378-830-7	0.21	34.0	26.67	1.3	6.2	3.6	0.64×0.85	350
BD Plan Apo 10×	378-833-7	0.28	34.0	20	1.0	3.5	2.4	0.48×0.64	350
BD Plan Apo 20×	378-834-7	0.42	20.0	10	0.7	1.6	1.2	0.24×0.32	400
BD Plan Apo 50×	378-835-7	0.55	13.0	4	0.5	0.9	0.48	0.10×0.13	440
BD Plan Apo 100×	378-836-7	0.70	6.0	2	0.4	0.6	0.24	0.05×0.06	460

*1：建议配合1/4波长板B（02ALN380）及偏光器使用（工作距离缩短4mm）
套装：D1（378-931）10×/20×/50×/100× │ D2（378-932）2×/5×/10×/SL20× │ D3（378-933）5×/10×/20×/50×

BD HR

BD Plan Apo HR

明暗视场物镜（高分辨力） · BD High Resolution

明暗视场高分辨力

适用机型：FS70 / WIDE VMU / MF-U / Hyper MF-U

型号	订货号	N.A.	W.D. (mm)	f (mm)	R (µm)	±DOF (µm)	视场 ø24 (mm)	视场 1/2" (mm)	质量 (g)
BD Plan Apo HR 50×	378-845-7	0.75	5.2	4	0.4	0.49	0.48	0.10×0.13	530
BD Plan Apo HR 100×	378-846-7	0.90	1.3	2	0.3	0.34	0.24	0.05×0.06	545

BD SL

BD Plan Apo SL

明暗视场物镜（超长工作距离） · BD Ultra-Long Working Distance

明暗视场超长工作距离

适用机型：FS70 / WIDE VMU / MF-U / Hyper MF-U │ 明暗视场兼用，适合表面划痕及凹凸观察

型号	订货号	N.A.	W.D. (mm)	f (mm)	R (µm)	±DOF (µm)	视场 ø24 (mm)	视场 1/2" (mm)	质量 (g)
BD Plan Apo SL20×	378-840-7	0.28	30.5	10	1.0	3.5	1.2	0.24×0.32	350
BD Plan Apo SL50×	378-841-7	0.42	20.0	4	0.7	1.6	0.48	0.10×0.13	410
BD Plan Apo SL80×	378-842-7	0.50	13.0	2.5	0.6	1.1	0.3	0.06×0.08	430
BD Plan Apo SL100×	378-843-7	0.55	13.0	2	0.5	0.9	0.24	0.05×0.06	440

参考信息

术语说明

N.A. — 数值孔径 Numerical Aperture

W.D. — 工作距离 Working Distance

f — 焦距 Focal Length

R — 分辨率 Resolution

DOF — 焦深 Depth of Field

FOV — 实际视场 Real Field of View

通用规格

光学系统：无限远校正（Infinity Corrected）

齐焦距离：95mm（G Plan Apo 为 96.19mm）

参考波长：λ = 550nm

管镜焦距：200mm（1× 管镜）

BF 螺纹：M26×0.706（JIS B7141）

BD 螺纹：M40×0.706

计算公式

分辨率：R = λ / (2 × N.A.)

焦深：±DOF = λ / (2 × N.A.²)

倍率：M = f(管镜) / f(物镜)

视场：FOV = 视场数 / 物镜倍率

1/2" 相机视场：4.8×6.4mm / 物镜倍率
