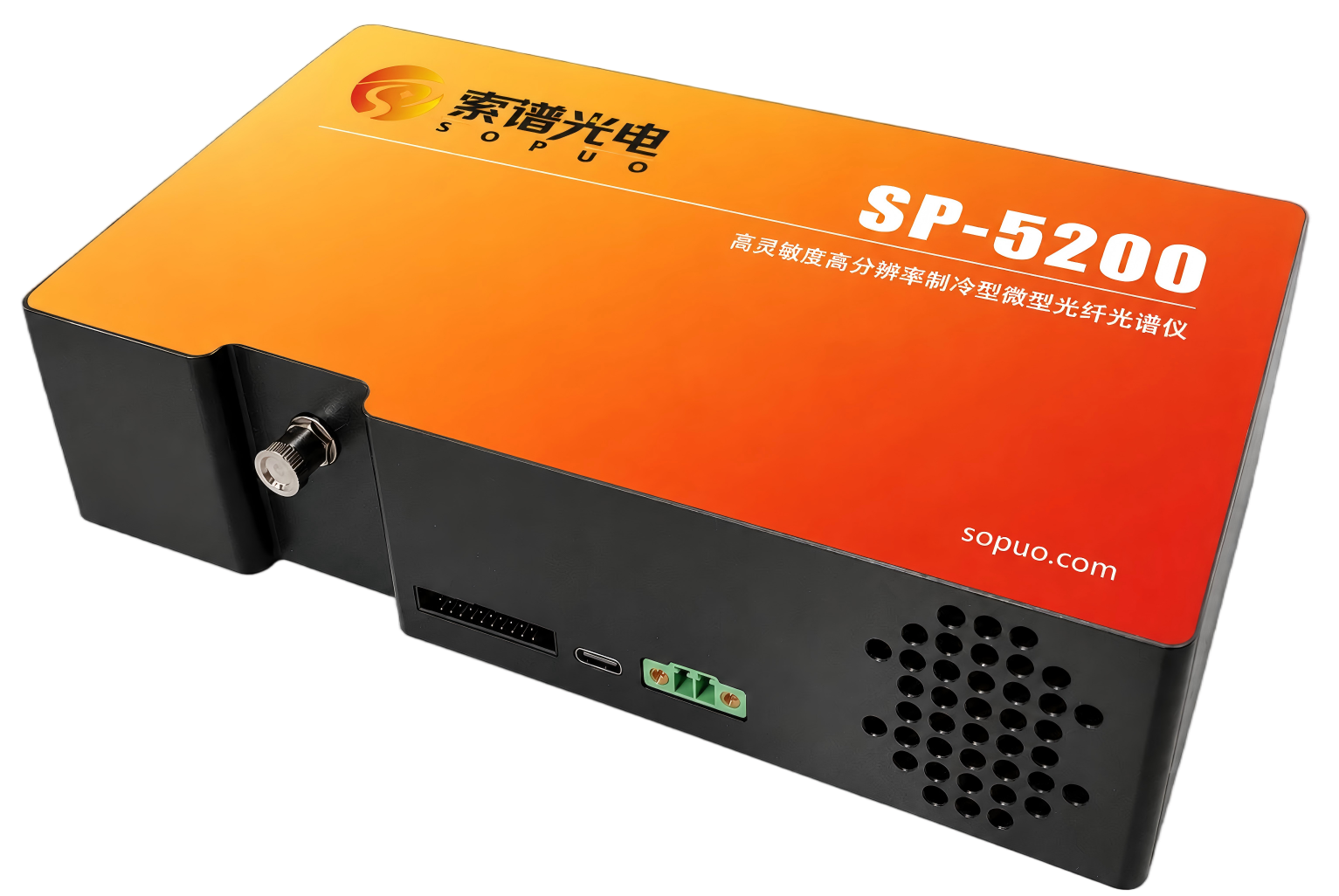

SP-5200
高灵敏度高分辨率制冷型微型光纤光谱仪
SP-5200 系列采用 F/4 交叉非对称 C-T 光路，可选 TEC 制冷线阵 CMOS 或 -10 ℃ 背照式面阵 CCD。通过低噪声信号处理、紫外/红外响应优化及多种狭缝与光栅配置，在紧凑体积内兼顾弱光探测、高分辨率与宽波段覆盖，适用于拉曼、微弱荧光、反射率/透过率及在线光谱分析。
把高灵敏度、稳定制冷与灵活光谱配置装进紧凑机身
面向弱信号和长期测量，SP-5200 不只追求单一参数，而是从探测器、制冷、光路、信号链和接口协同优化测量稳定性。
主动制冷抑制暗电流
标准 CMOS 型最低约 -5 ℃；P/R 背照式 CCD 型最低约 -10 ℃，降低暗电流及温漂对弱光测量的影响。
18 bit ADC 低噪声采集
超低噪声信号处理电路配合 18 bit ADC（实际输出 16 bit），兼顾微弱信号分辨和数据接口兼容性。
波段、狭缝和探测器可选
覆盖 190–1100 nm 可配置范围，提供 5–200 μm 多种狭缝，并可按紫外、可见或近红外应用优化。
P/R 型动态范围 >10000:1
背照式 CCD 配置进一步提升信噪比与动态范围，适合微弱荧光、拉曼及高对比度光谱测量。
Type-C / UART 与可编程扩展接口
支持 USB Type-C 或 UART 数据输出，并提供 20 针双排可编程外扩接口，便于科研系统及 OEM 集成。
F/4 交叉非对称 C-T 光路，兼顾通光量与紧凑结构
入射光经 SMA905 或自由空间接口进入狭缝，经过准直、光栅分光和聚焦后到达制冷探测器；不同光栅、狭缝和探测器组合共同决定波段、分辨率与灵敏度。
SP-5200 与 SP-5200-4 采用制冷线阵 CMOS，适合常规宽带光谱和较高速采集。
SP-5200P/R 采用背照式面阵 CCD，强化弱光灵敏度、信噪比与动态范围。
紫外响应增强，适合紫外-可见吸收、反射/透射及对短波响应要求较高的应用。
500 nm 以上响应更高，适合拉曼、近红外反射和水果品质分选等应用。
从光纤输入到光谱数据输出的一体化采集链路
SP-5200 可作为独立科研光谱采集单元，也可嵌入拉曼、荧光、反射率/透过率和在线检测系统，通过外触发与扩展接口实现光源、运动机构和上位机的协同。
标准配置
Type-C 至 USB 数据线、5 V 标准适配电源。具体交付接口和线缆长度以订单配置为准。
可选光学附件
抗紫外可见光纤、可调光衰减器、漫反射标准白板、反射/透射积分球支架、光纤准直镜与余弦校正器。
从微弱发光到在线检测的多场景光谱平台
通过选择合适的探测器、波段、光栅和狭缝，SP-5200 可在灵敏度、分辨率、通光量和测量速度之间进行针对性配置。
拉曼光谱与在线拉曼
R 型增强长波响应，适合常用激光波段拉曼信号采集及过程光谱分析。
微弱荧光探测
制冷与低噪声采集链降低背景，适合低发光强度样品及较长积分测量。
微量分光光度计
配合氘卤灯、微量池或光纤探头，实现紫外-可见吸收与浓度分析。
反射率 / 透过率
配合标准白板、积分球和参考测量，适用于镜片、薄膜、材料及表面光谱表征。
水果品质与分选
R 型适合可见-近红外反射采集，可用于糖度、成熟度及内部品质算法开发。
科研与 OEM 集成
紧凑机身、多接口和可编程扩展适合实验装置、自动化平台及工业设备嵌入。
先选探测器响应，再平衡分辨率、通光量和波段宽度
光谱仪的实际分辨率不是单独由像素数决定；光栅、波段宽度、狭缝、光纤芯径和系统像差都会影响最终结果，正式选型建议以目标谱线实测为准。
适合通用光谱采集、反射/透射及 OEM 系统；TEC 制冷约 -5 ℃。
用于需要更多光谱采样点的配置；实际分辨率仍取决于光栅与狭缝。
面向 500 nm 以下响应与弱光性能要求较高的紫外-可见测量。
适合 500 nm 以上弱信号、拉曼及可见-近红外反射应用。
SP-5200-LVF 或 SP-5200P/R-LVF 用于降低高阶衍射串扰，需结合目标波段确认。
窄狭缝提高分辨率但降低通光量；弱光应用通常需要在两者之间折中。
SP-5200 系列详细技术参数
系列包含不同探测器与响应优化版本。表中为通用配置范围，最终波段、分辨率及接口以选型确认和出厂文件为准。
| 类别 | 参数 | SP-5200 | SP-5200-4 | SP-5200P | SP-5200R |
|---|---|---|---|---|---|
| 探测器 | 探测器类型 | 制冷型线阵 CMOS | 制冷型面阵背照式 CCD | ||
| 制冷方式 | TEC 制冷，最低约 -5 ℃ | 探测器制冷，最低约 -10 ℃ | |||
| 有效像素 | 2048 | 4096 | 2048 × 64 | ||
| 探测光谱范围 | 190–1100 nm（按光栅配置，单机最宽覆盖约 900 nm） | ||||
| 灵敏度 | 1300 V/(lx·s)；6.5 μV/e⁻（探测器典型数据） | ||||
| 暗噪声 | 0.4 V RMS；约 6 e⁻（探测器典型数据） | ||||
| 光学参数 | 波长范围 | 190–1100 nm（最宽约 900 nm） | |||
| 光学分辨率 | 0.1–3 nm，取决于狭缝、光栅及光谱范围 | ||||
| 信噪比 | >600:1 | >800:1 | |||
| 动态范围 | >5000:1 | >10000:1 | |||
| 光学设计 | F/4 交叉非对称 Czerny-Turner 光路 | ||||
| 入射狭缝 | 5 / 10 / 25 / 50 / 100 / 150 / 200 μm 可选，其他尺寸可定制 | ||||
| 入射接口 | SMA905 光纤接口或自由空间输入 | ||||
| 电气参数 | 积分时间 | 10 ms–65 s | |||
| 典型帧率 | 100 fps，Typical | ||||
| 数据输出接口 | USB Type-C 或 UART | ||||
| ADC 位深 | 18 bit（实际输出 16 bit） | ||||
| 供电 | DC 5 V 直流供电，工作电流 <2.3 A | ||||
| 扩展接口 | 20 针双排可编程外扩接口 | ||||
| 物理参数 | 外形尺寸 | 208 × 120 × 47 mm | |||
| 重量 | 约 1.5–1.7 kg | ||||
