PMA Series
光电倍增单光子探测器
面向超弱光、单光子计数和时间分辨测量的集成式 PMT 探测模块，提供蓝光敏感 PMA 175 与红端扩展 PMA 192 两种光电阴极，并可选择 OEM、带联锁快门或热电制冷版本。内置高压与 GHz 前置放大器，以 12 V 直流供电即可接入 TCSPC 或通用光子计数系统。
大面积、低噪声且易于集成的经典 PMT 探测模块
相较小面积半导体单光子探测器，8 mm 有效面更易完成自由空间、光纤和光谱仪出口耦合；集成高压与前置放大后，只需低压供电即可获得标准计时脉冲。
8 mm 有效探测面
提高光收集容差，降低对光斑尺寸和对准精度的苛刻要求，便于耦合光谱仪、积分光路与多模光纤。
230–920 nm 可选覆盖
PMA 175 强调蓝光敏感与低暗计数；PMA 192 把响应扩展至 920 nm，适合红光和近红外边缘波段。
高压与 GHz 前置放大内置
无需外置高压电源，12 V 供电即可输出 50 Ω 负脉冲；屏蔽外壳提升复杂实验环境中的长期稳定性。
PMA 175 与 PMA 192：优先按发射波段选择
两款均具备 8 mm 有效面积、低于 180 ps 的 TTS 和 5 MHz 建议最大计数率，主要差别在光谱响应及红端扩展带来的暗计数水平。
PMA 175
蓝光敏感型光电阴极，在覆盖紫外边缘至可见光的同时保持低暗噪声，适合弱荧光、低背景发光和通用光子计数。
PMA 192
红端扩展型光电阴极，可覆盖深红至近红外边缘；建议优先选制冷版本，以把典型暗计数由 <10,000 cps 降至 <1,100 cps。

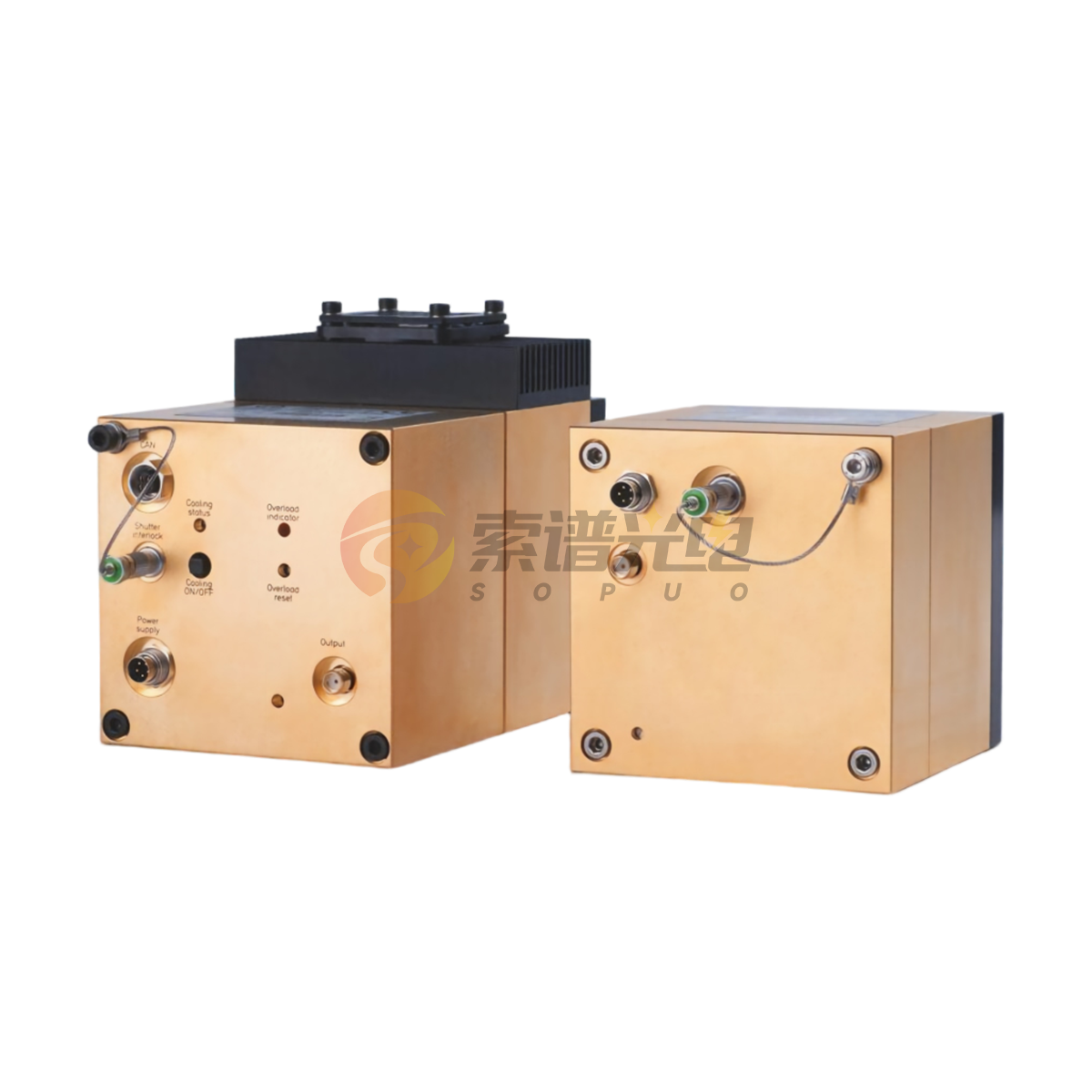

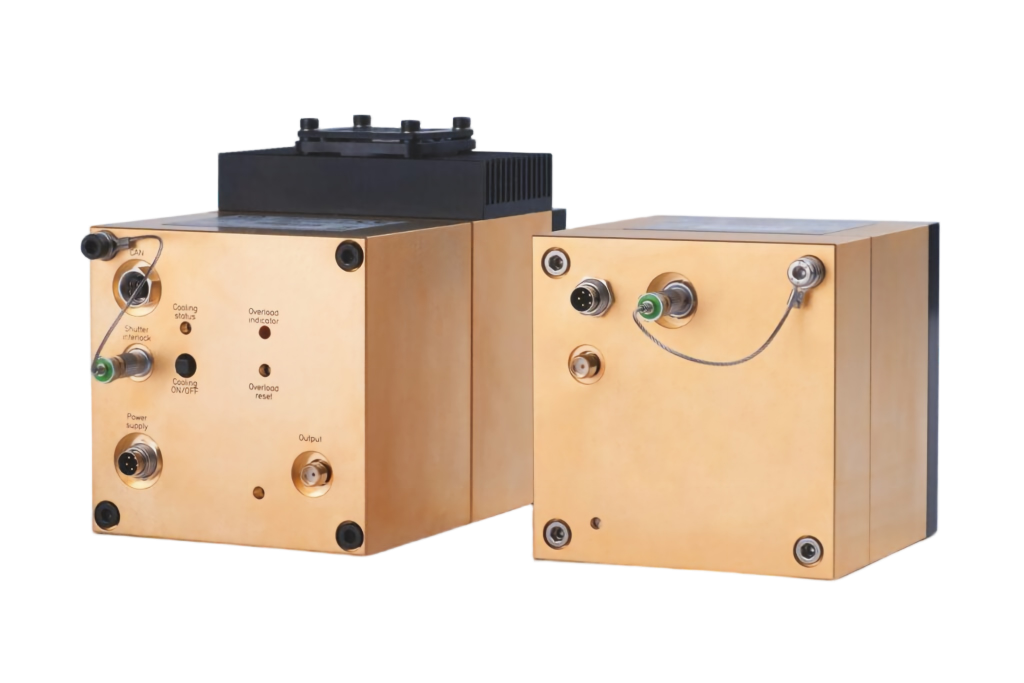

OEM、PMA-M 与 PMA-C 三类结构配置
从紧凑集成到完整制冷保护，可按整机设计、光路安全和暗计数要求选择。不同光电阴极可提供的结构组合应在订货时确认。
OEM 模块
面向仪器内部集成，外形约 134 × 84 × 34 mm；不带安全快门，光路遮光和过曝保护需由整机系统负责。
PMA-M 标准型
带安全快门，可与样品仓盖或外部联锁连接；非制冷外形约 72 × 84 × 83 mm，适合实验室通用安装。
PMA-C 制冷型
集成热电制冷、快门与自动过载检测；过强光照时自动关闭快门，尤其推荐用于 PMA 192 红端扩展型号。
标准 50 Ω 负脉冲，直接连接计时电子学
所有 PMA 型号使用 SMA 母座输出高速负脉冲，可连接 PicoQuant TCSPC / Time Tagger 或兼容光子计数器；内置前置放大器针对时间敏感测量优化。
PicoHarp / HydraHarp / MultiHarp
根据通道数、时间精度、死时间、吞吐和同步需求选择计时单元，并按 PMA 脉冲幅度正确设置 CFD 阈值。
稳态与时间分辨光谱
适合连接单色仪、发光光谱仪及 FluoTime 系统，8 mm 有效面提高出口成像与光纤耦合容差。
定制仪器与低照度检测
OEM 模块适合嵌入专用计数仪器；整机需承担遮光、快门、联锁、散热和过曝保护设计。
从超弱光计数到时间分辨光谱与成像
PMA 更强调大面积光收集、低光照灵敏度、宽光谱与成熟 PMT 架构，适合通用光子计数及对耦合容差要求较高的系统。
稳态与时间分辨光谱
荧光、磷光、TRPL、时间分辨发光和光谱扫描检测。
荧光显微与 FLIM
显微弱光检测、寿命成像、FRET-FLIM 与多通道光谱分辨成像。
TCSPC 寿命测量
配合皮秒脉冲光源与计时器完成荧光衰减和载流子动力学测量。
通用光子计数
低照度分析、微弱发光、环境传感、计量与教学实验。
LiDAR / ToF
低光子通量飞行时间、时间门控、散射测距和卫星激光测距研究。
材料与器件表征
二维材料、太阳能电池、半导体、纳米材料与发光器件的弱光分析。
先选波段，再选制冷与保护，最后匹配计时器
一套可用系统不仅由探测器决定，还需要匹配入射光水平、滤光、激发重复频率、计时器触发方式和数据分析目标。
700 nm 以内优先 PMA 175
若目标信号不超过 700 nm，PMA 175 的低暗计数通常更有优势；需要覆盖 700–920 nm 时选择 PMA 192。
低背景与红端优先制冷
红端扩展光电阴极暗计数较高，PMA-C 能显著降低背景；OEM 仅适合具备完整遮光与联锁设计的整机。
按总 IRF 与通道数选计时器
PMA 自身 TTS 低于 180 ps；整套 IRF 还受激光脉宽、光路色散、CFD 设置和计时电子学影响。
主要技术参数
| 参数类别 | 参数项目 | PMA 175 | PMA 192 |
|---|---|---|---|
| 光谱与探测性能 | 波长范围 | 230–700 nm | 230–920 nm |
| 暗计数（未制冷，20 °C） | <50 cps | <10,000 cps | |
| 暗计数（制冷，20 °C） | <50 cps | <1,100 cps | |
| 渡越时间展宽 TTS | <180 ps FWHM | ||
| 最高光电阴极量子效率 | 最高约 40%（取决于光电阴极与波长） | ||
| 有效探测直径 | 8 mm | ||
| 时间与计数率 | 建议最大计数率 | 5 MHz | |
| 单电子响应宽度 | 1.5 ns | ||
| 脉冲上升 / 下降时间 | 750 ps | ||
| 典型系统响应示例 | 官方示例 IRF 约 170 ps FWHM；实际值取决于整套系统 | ||
| 信号输出 | 连接器 | SMA 母座 | |
| 输出阻抗 | 50 Ω | ||
| 脉冲极性 | 负极性 | ||
| 结构与保护 | OEM 结构 | 无安全快门，面向整机集成 | |
| PMA-M 标准结构 | 带安全快门，可接外部联锁 | ||
| PMA-C 制冷结构 | 热电制冷、快门及自动过载检测（适用于选定型号） | ||
| 屏蔽外壳 | 铁或镀镍铝壳，可带氮化钛或金精饰，提供 RF 与磁屏蔽 | ||
| 电源与尺寸 | 供电输入 | 12 V DC | |
| 最大电流（未制冷） | 200 mA | ||
| 最大电流（制冷） | 450 mA | ||
| OEM 未制冷尺寸（宽 × 深 × 高） | 134 × 84 × 34 mm | ||
| PMA 未制冷尺寸（宽 × 深 × 高） | 72 × 84 × 83 mm | ||
| PMA 制冷尺寸（宽 × 深 × 高） | 120 × 84 × 110 mm | ||
按波段、暗计数和安全保护配置 PMA 探测系统
可根据超弱光计数、TCSPC、FLIM、TRPL、LiDAR 或通用光谱检测任务，组合 PMA 175 / 192、OEM / PMA-M / PMA-C 结构、皮秒光源、计时电子学与分析软件。
