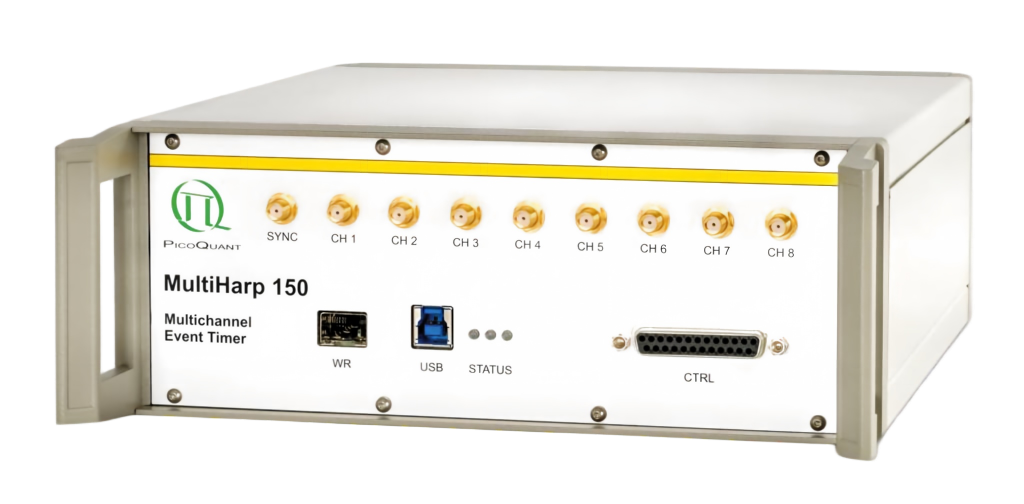

MultiHarp 150
多通道事件计时与 TCSPC 单元
提供 4、8 或 16 路独立探测通道及公共 Sync，并可在高性能 P 型与经济型 N 型之间选择；兼具 5 ps / 80 ps 基础分辨率、< 650 ps 死时间、USB 3.0 高吞吐及 White Rabbit 远程同步能力。
4 / 8 / 16 路配置与 P / N 双性能档，覆盖多类单光子实验
从常规多通道寿命测量到高精度符合计时，可按通道数和时间性能选择对应型号；所有输入保持统一时基，并保留完整事件流供关联、门控和离线分析。
两档时间性能可选
P 型为 5 ps 基础分辨率、单通道精度 < 20 ps RMS；N 型为 80 ps 与 < 60 ps RMS。
最多 16 路 + Sync
P 型提供 4 / 8 / 16 路，N 型提供 4 / 8 路；公共 Sync 最高支持 1.2 GHz 周期脉冲。
高吞吐与远程同步
USB 3.0、P 型外部 FPGA、4 路 Marker、Ref In/Out、PPS 与 White Rabbit 覆盖自动化和分布式实验。
P 型强调精度与高级数据链，N 型兼顾成本与常规计时
五种标准型号共享相同的边沿触发、超短死时间、公共 Sync、USB 3.0 和外部同步架构；主要差异集中在通道数量、基础分辨率、定时精度、板载过滤及 FPGA 接口。
MultiHarp 150 P
适合高精度符合、量子光学和高时间分辨实验，提供用户可定义板载事件过滤，并支持 156 Mcps 外部 FPGA 数据接口。
MultiHarp 150 N
适合常规多通道 TCSPC、寿命测量和时间标记任务，保留 650 ps 级死时间与 80+ Mcps 总持续吞吐，不含 P 型高级事件过滤和 FPGA 接口。
从探测事件到实时算法，减少数据链路瓶颈
高计数率实验可经 USB 3.0 连续传输；P 型还可借助板载过滤先压缩事件流，或通过外部 FPGA 接口将时间标记直接送入自定义硬件算法。
80 Mcps 级 USB 持续吞吐
全通道总持续 TTTR 吞吐约 80–85 Mcps；实际能力取决于通道配置、主机和软件处理方式。
外部 FPGA 高速接口
P 型在 T2 / T3 模式提供最高 156 Mcps 吞吐与约 4.5–5.5 µs 延迟；N 型不包含该接口。
远距离多设备同步
通过 SFP 接口接入 White Rabbit 网络，并提供 Ref In/Out 与 PPS In，适合分布式计时系统。
直方图、T2 与 T3：从寿命曲线到完整事件序列
既可由硬件直接累积多通道 TCSPC 直方图，也可在 TTTR 模式保留每个光子的到达时间、通道与 Marker 信息，供后续关联、符合、阵列探测和成像重建。
多通道硬件直方图
每通道最多 65,536 个时间分箱、32 bit 计数深度，适用于寿命衰减、TRPL 和器件响应测量。
绝对事件流
以 P 型 5 ps 或 N 型 80 ps 分辨率记录各输入事件的到达时刻，适合符合、时间间隔分析、g² 与 QKD。
同步周期内微时间
同时记录激发周期计数与周期内到达时间，适用于多探测器 TCSPC、FLIM、FCS 和多维时间分辨实验。
从光子关联到荧光寿命与飞行时间测量
面向需要多路同步输入、完整时间标记、快速硬件直方图或远距离时钟同步的生命科学、材料、量子光学与计量任务。
符合与光子关联
符合计数、反聚束、g²、自相关 / 互相关与单光子源表征。
量子光学与通信
量子密钥分发、纠缠光子实验、量子网络节点与分布式同步。
FLIM / FRET / FCS
多色荧光寿命成像、能量转移、涨落关联与分子动力学研究。
时间分辨发光
TRPL、荧光 / 磷光寿命、量子发射体与多通道光谱寿命测量。
LiDAR / ToF
激光雷达、飞行时间、脉冲传播与多通道距离事件统计。
单分子与分布式计时
单分子光谱、爆发分析，以及 White Rabbit 网络下的远距离同步。
从即用型采集到 Python 与自定义实时处理
可使用 PicoQuant 图形化软件完成设备设置和在线监测，也可通过 snAPI、底层编程库或外部 FPGA 建立自动化实验与定制数据链。
UniHarp
提供 time trace、histogram、raw、unfold、FCS 与 g² 关联等测量类，并集中完成配置、采集和监测。
snAPI
基于 C++ 内核的高性能 Python 接口，支持实时数据、PTU 文件与自动化分析流程。
SymPhoTime / QuCoa
分别面向生命科学光子动力学与量子光学符合、关联及计数分析。
主要技术参数
| 参数类别 | 参数项目 | MultiHarp 150 P | MultiHarp 150 N |
|---|---|---|---|
| 输入通道与触发 | 探测通道数量（Sync 之外） | 4 / 8 / 16 路（4P / 8P / 16P） | 4 / 8 路（4N / 8N） |
| 公共 Sync 输入 | 1 路；最高同步频率 1200 MHz（边沿触发） | ||
| 触发方式 | 上升沿或下降沿电平触发，软件可调 | ||
| 输入工作电压范围（50 Ω） | -1200～+1200 mV | ||
| 输入最大电压范围 | -2500～+2500 mV（损坏电平） | ||
| 触发脉宽 | > 0.4 ns（上升时间最大 20 ns） | ||
| 时间数字转换器 | 最小时间分箱 | 5 ps | 80 ps |
| 通道间定时精度 | < 28 ps RMS | < 85 ps RMS | |
| 单通道定时精度 | < 20 ps RMS | < 60 ps RMS | |
| 死时间 | < 650 ps；不同通道之间无死时间 | ||
| 可调死时间 | 可由软件增加至 160 ns；1 ns 步进 | ||
| 通道可编程时间偏置 | ±100 ns；分辨率 5 ps | ±100 ns；分辨率 80 ps | |
| 差分非线性 | < 5% 峰峰值，< 1% RMS | < 10% 峰值，< 1% RMS | |
| 最大 Sync 频率 | 1.2 GHz（周期脉冲序列） | ||
| 硬件直方图 | 计数深度 | 32 bit（每分箱最高 4,294,967,295 counts） | |
| 最大时间分箱数量 | 65,536 / 通道 | ||
| 满量程时间范围 | 327 ns～2.74 s | 5.24 µs～21.99 s | |
| 峰值计数率（单通道） | 1.5 Gcps；最长 2048 events 突发 | ||
| 硬件直方图总持续计数率 | 166 Mcps（4P / 8P）；332 Mcps（16P） | 180 Mcps | |
| TTTR 时间标记 | T2 模式分辨率 | 5 ps | 80 ps |
| T3 模式分辨率 | 5、10、20……41,943,040 ps | 80、160、320……335,544,320 ps | |
| FIFO 缓冲深度 | 134,217,728 events | ||
| 峰值计数率（单通道） | 1.5 Gcps；最长 2048 events 突发 | ||
| 持续计数率 / 吞吐率 | 单输入最高 78 Mcps；全输入合计最高 85 Mcps（取决于配置与主机性能） | ||
| 外部 FPGA：T2 / T3 | 最高 156 Mcps | 不包含 | |
| 外部 FPGA 延迟 | T2：4.5–5.0 µs；T3：4.5–5.5 µs | 不包含 | |
| 用户可定义板载事件过滤 | 支持 | 不包含 | |
| 同步与控制 | 外部 Marker 输入 | 4 路，LVTTL | |
| 参考时钟输入 | 10 MHz；200–1500 mV p-p；50 Ω，AC 耦合 | ||
| 参考时钟输出 | 默认 10 MHz；White Rabbit 模式 31.25 MHz；1400 mV p-p；50 Ω，AC 耦合 | ||
| PPS 输入 | 1 s，LVTTL | ||
| White Rabbit | SFP 模块接口 | ||
| 可编程触发输出周期 | 0.1 µs～1.678 s（0.596 Hz～10 MHz） | ||
| 系统与机械 | PC 接口 | USB 3.0，5 Gbps | |
| 操作系统 | Windows 10 / 11 | ||
| PC 要求 | 双核或更高；CPU ≥ 2 GHz；内存 ≥ 4 GB | ||
| 功耗 | < 50 W | ||
| 尺寸 | 4P / 8P：305 × 240 × 95 mm；16P：305 × 350 × 95 mm | 4N / 8N：305 × 240 × 95 mm | |
| 有限保修 | 5 年（以 PicoQuant 正式保修条款为准） | ||
按 4 / 8 / 16 路及 P / N 性能档配置单光子计时系统
可根据符合与关联、量子通信、FLIM / FRET / FCS、单分子光谱、LiDAR / ToF 或 TRPL 任务，组合对应 MultiHarp 150 型号、单光子探测器、脉冲光源及分析软件。
