IntelliCal 自动校准系统
自动波长校准与相对强度响应校正
IntelliCal 将校准光源、LightField 软件、参考谱线数据库和系统响应修正算法整合为自动化流程。波长模块使用 Hg 与 Ne/Ar 原子发射线，对整个探测器焦平面逐像素求解波长坐标；强度模块修正光栅、光谱仪、探测器及其他光学元件的波长相关响应。
同时校准光谱横轴与纵轴
常规少数谱线插值只能近似描述波长轴，也无法修正光栅效率、探测器量子效率和光学元件透过率。IntelliCal 将两类校准纳入同一软件流程。
逐像素波长求解
利用多条已知发射线和 NIST 谱线数据库，同时求解整个探测器焦平面上的像素—波长关系。
系统级强度修正
综合补偿镜片、反射镜、光栅、光谱仪和探测器的波长相关响应，改善峰高比例与基线。
自动化与数据追溯
LightField 自动完成采集、拟合、校准文件生成和应用，并将校准信息与实验数据关联保存。

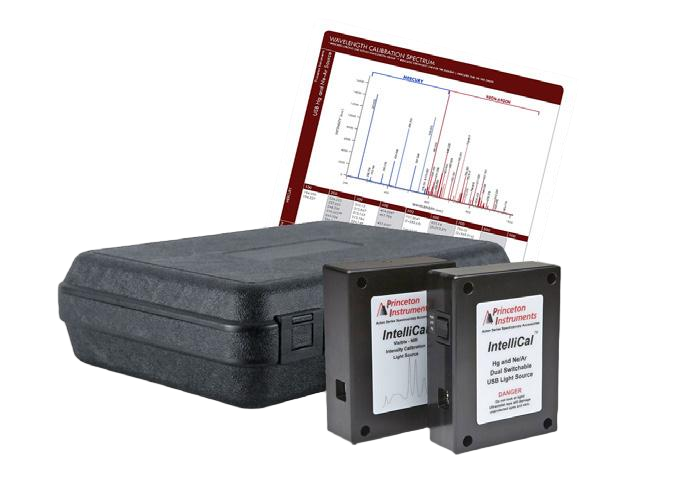

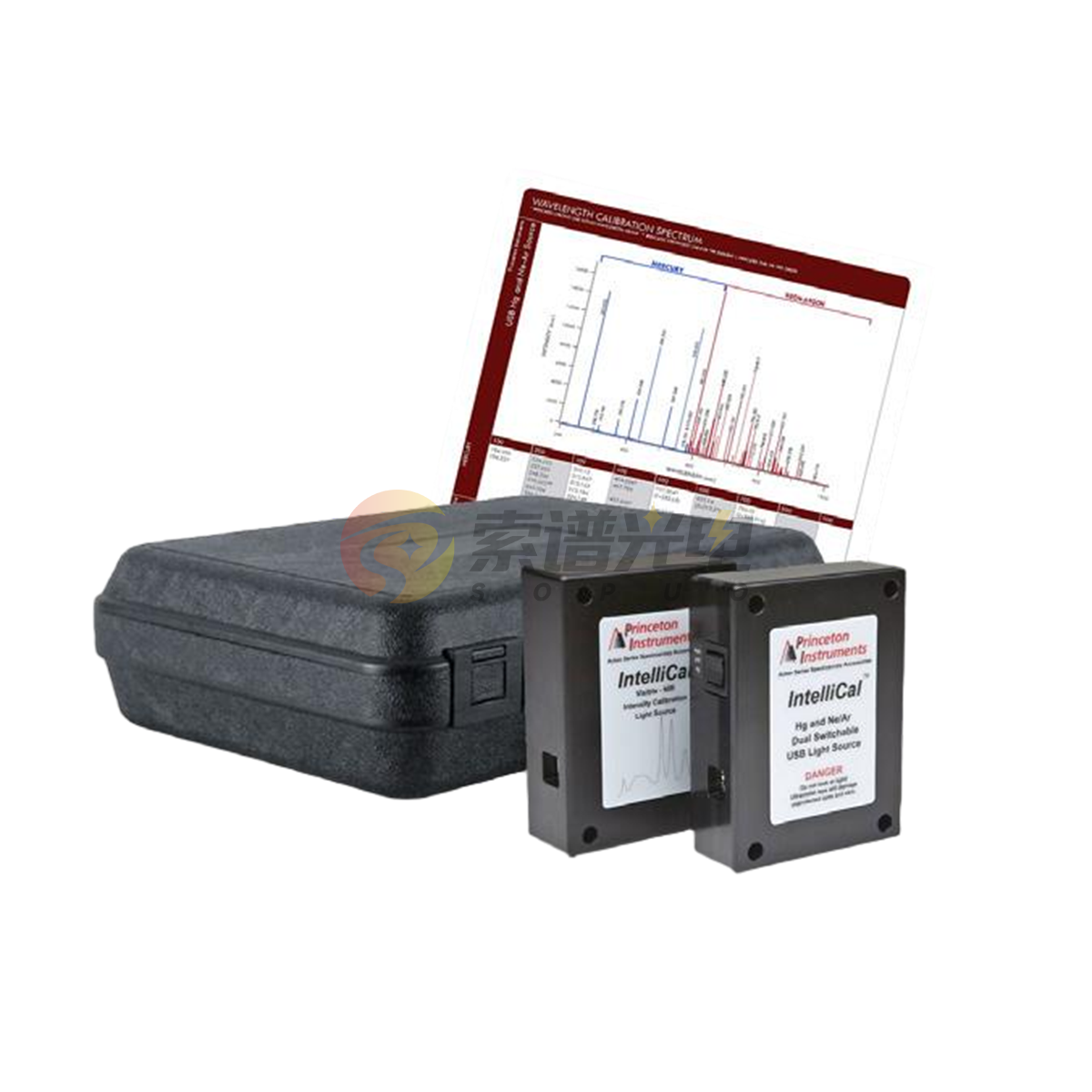

模块化波长与强度校准配置
实际配置按目标波段、光谱仪、光栅、探测器和 LightField 授权选择。
INTCAL-WL-CALIB
集成 Hg 和 Ne/Ar 原子发射灯，为 UV—IR 光谱系统建立像素—波长映射，USB 供电并由 LightField 自动控制。
多 LED 强度参考源
稳定连续光源，每台设备保存对应参考光谱，用于修正可见—近红外系统的相对强度响应、拼接伪影和条纹。
可校准 QTH 参考灯
用于延伸近红外系统强度响应校正，适配 InGaAs、深耗尽 CCD 和 NIR 光谱系统；证书与有效期按配置确认。
四步自动校准流程
连接与配置
将参考光源耦合至光谱仪入口，确认光栅、相机和目标波段。
采集参考谱
LightField 自动采集原子发射线或连续参考光谱。
拟合与生成
逐像素求解波长轴，或将实测响应与参考谱比较生成修正曲线。
应用与保存
应用到样品数据，检查有效范围，并保存配置和校准信息。

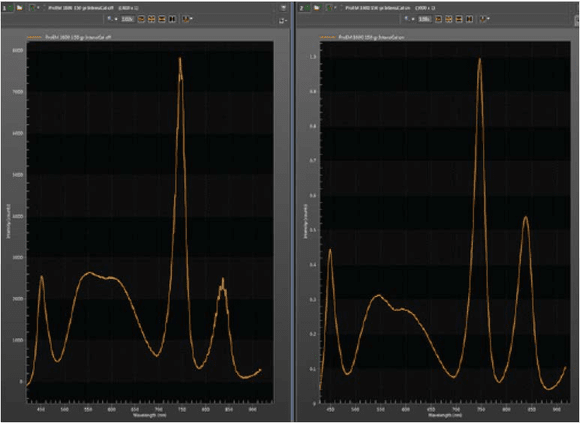

修正坐标误差与仪器响应伪影
校准不能提升光谱仪本身的光学分辨率，其作用是在有效信号范围内建立更准确的波长映射和系统响应曲线。
与 LightField、PI 光谱仪和科研相机组成完整校准链
LightField
自动校准、文件管理、数据应用和实验元数据保存。
IsoPlane / HRS
支持成像光谱仪和多光栅配置的自动校准。
TriVista / Acton
适用于高分辨拉曼、三联光谱和近红外系统。
科研探测器
PIXIS、BLAZE、PyLoN、SOPHIA、KURO、NIRvana 等。
系统功能与配置参数
| 项目 | IntelliCal 系统说明 |
|---|---|
| 系统定位 | 基于 LightField 的自动波长校准与光谱系统相对强度响应校正平台 |
| 波长校准光源型号 | INTCAL-WL-CALIB |
| 光源类型 | 集成 Hg 与 Ne/Ar 原子发射灯，USB 供电 |
| 波长覆盖 | 标称 400–2200 nm；实际有效谱线和准确度随光谱仪、光栅、探测器及波段变化 |
| 波长算法 | 利用多条参考谱线与谱线数据库，对整个探测器焦平面逐像素同时求解波长坐标 |
| 典型精度提升 | 相较常规少数谱线插值法，典型提高约 4–10 倍 |
| 可见—近红外强度参考 | 稳定多 LED 连续光源，典型 400–1100 nm，保存对应参考光谱 |
| 扩展近红外强度参考 | 可校准 QTH 参考灯，典型 850–1700 nm |
| 强度校准类型 | 系统相对光谱响应校正，用于提高不同波长处的相对强度可比性 |
| 修正对象 | 镜片、反射镜、光栅、滤光片、光谱仪、窗口和探测器的综合波长响应 |
| 可降低的伪影 | 光栅效率变化、扫描拼接不连续、近红外 etaloning 条纹、探测器响应滚降和基线倾斜 |
| 适用数据 | 拉曼、光致发光、荧光、吸收、反射、透射、LIBS 及其他色散光谱 |
| 软件平台 | LightField，负责设备控制、参考谱采集、自动拟合、校准管理和数据应用 |
| 兼容光谱平台 | IsoPlane、SpectraPro HRS、TriVista、Acton LS-785 及其他受 LightField 支持的 PI 光谱系统 |
| 建议重新校准的情况 | 更换光栅、相机、端口、滤光片、关键光学元件，改变波段或重新对准光路后 |
| 配置与溯源说明 | 强度参考源的校准证书、溯源链、有效期和不确定度按实际供货确认；系统校准不等同于第三方整机计量检定 |
注：光源配置、强度模块、兼容设备、授权和波段可能随版本及区域供应情况变化，最终以厂家技术确认、校准证书和 LightField 当前版本为准。
校准光源、波段、接口、软件许可和参考证书按系统配置
选型时需同时确认光谱仪型号、光栅组合、探测器响应范围、LightField 版本、IntelliCal 授权、光源耦合方式和证书有效期。
