PM10K+ / PM15K+
超高功率激光功率计
Coherent PM10K+ 与 PM15K+ 是面向多千瓦工业激光器的水冷式大面积功率测量系统。PM10K+ 可测量最高 10 kW 连续功率和 12 kW 间歇功率，PM15K+ 将连续功率提升至 15 kW、间歇功率提升至 20 kW，并以 65 × 65 mm 或 100 × 100 mm 大面积 BB+ 吸收面覆盖宽光束、高功率密度和快速生产测试需求。
以秒级响应完成多千瓦激光的可靠功率测量
大面积 BB+ 吸收面、水冷热管理、温度与流量联锁以及数字化输出，使其适用于高通量制造、质量检验和工业激光器维护。
3–5 秒快速测量
PM10K+ 在加速模式下典型 3 秒达到 99% 响应，PM15K+ 典型约 4.5 秒，显著减少高功率激光器为单次测试持续出光的时间。
大面积 BB+ 宽带吸收
0.19–11 μm 宽波段 BB+ 涂层，PM10K+ 使用 65 × 65 mm 吸收面，PM15K+ 扩展至 100 × 100 mm，降低大光斑被截断的风险。
工业级安全联锁
监测冷却水流量和传感器温度，在冷却异常或过热时可接入用户激光联锁链，降低吸收面和设备受损风险。
PM10K+、背散射防护版与 PM15K+ 如何选择
三种配置共享宽带 BB+ 涂层、水冷结构与数字接口，主要区别在于最大功率、有效口径以及是否需要主动捕获背散射能量。

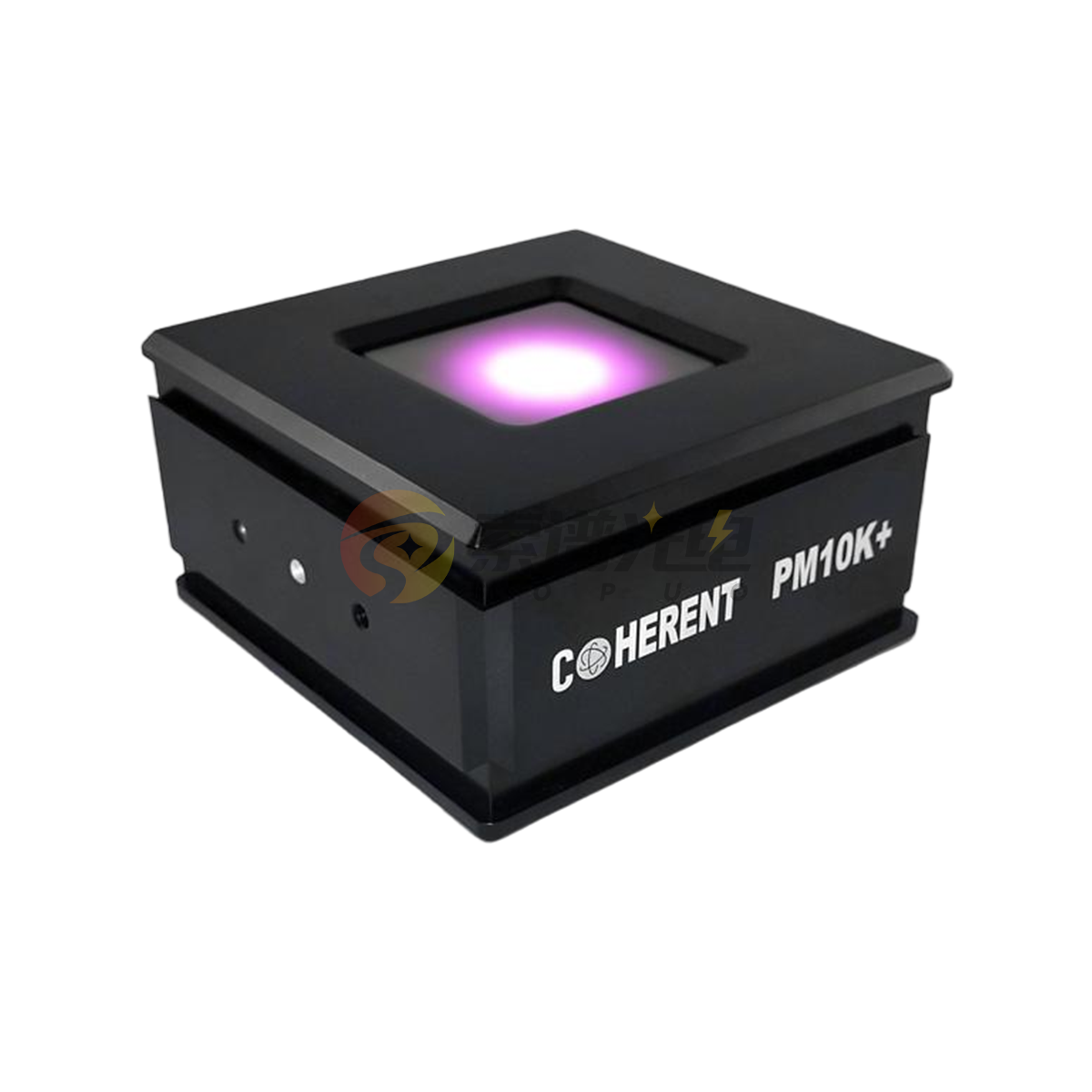

PM10K+
适用于最高 10 kW 连续和 12 kW 间歇激光测量，兼顾较紧凑体积、65 × 65 mm 大面积吸收面与典型 3 秒快速响应。
PM10K+ Shield
在 PM10K+ 基础上集成水冷背散射光阱与 65 mm 圆形入口，可捕获约 99% 背散射能量，将外泄反射降低到约 1% 或更低。

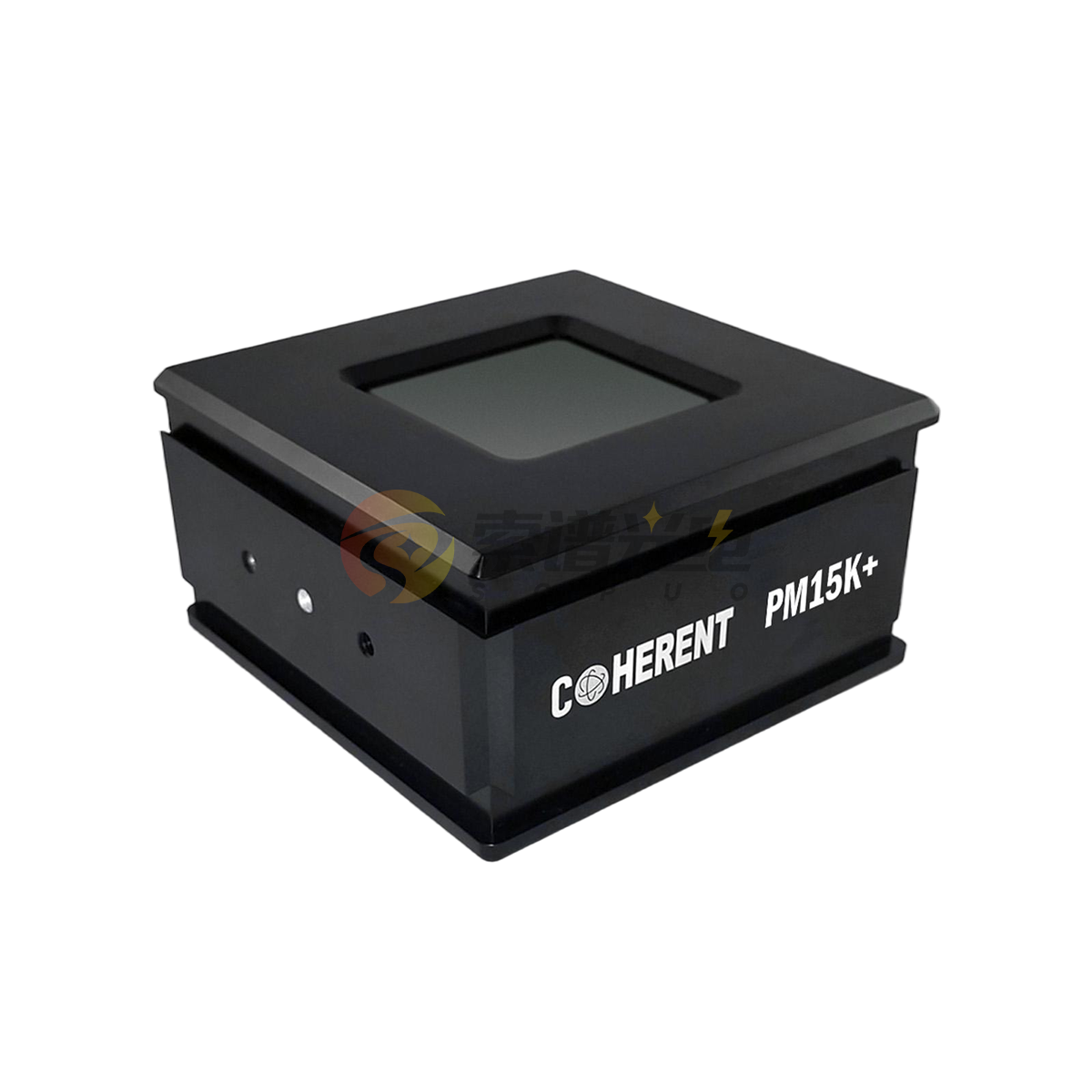

PM15K+
连续功率提升至 15 kW，5 分钟以内间歇功率可达 20 kW；100 × 100 mm 大面积吸收面适合更宽的光纤和半导体激光光束。
稳定水冷、正确光斑和联锁保护是多千瓦测量的前提
PM10K+ 与 PM15K+ 通过连续水流带走吸收热量。安装时必须核对水温、流量、进出水方向、最小光斑直径和最大功率密度，不能仅以“总功率未超量程”作为安全判断。
DB-25 + USB 或 RS-232，兼顾独立主机与自动化系统
可根据现场是否需要本地显示、电脑记录或工业控制，选择相应接口版本。传感器采用与本体匹配的专用校准线缆，不能随意与其他传感器互换。
DB-25 + USB 配置
DB-25 可连接兼容的 Coherent 功率计主机进行本地显示，USB 可用于电脑连接、数据记录和软件控制，适合实验室及工程测试。
RS-232 配置
通过 RS-232 接入工业电脑或控制器，可配合 Coherent Meter Connection 或主机命令实现自动化采集、合格判定和设备联锁。
典型应用方向
高功率光纤激光器
用于连续多千瓦光纤激光器的出厂功率、稳定性和老化测试。
激光焊接与切割
验证焊接、切割、钎焊和熔覆设备输出，减少功率偏差造成的废品。
高功率半导体激光器
PM15K+ 的大口径吸收面适合较宽、形状复杂的高功率二极管光束。
生产线质量控制
秒级测量、数字接口和安全联锁适合高通量制造及自动合格判定。
主要技术参数
| 参数 | PM10K+ | PM10K+ 背散射防护版 | PM15K+ |
|---|---|---|---|
| 波长范围 | 0.19–11 μm | ||
| 连续功率范围 | 100–10,000 W | 100–10,000 W | 100–15,000 W |
| 最大间歇功率 | 12 kW，持续时间小于 5 min | 12 kW，持续时间小于 5 min | 20 kW，持续时间小于 5 min |
| 典型噪声等效功率 | 0.2 W（USB / RS-232）；1 W（DB-25 配主机） | 0.3 W（USB / RS-232）；3 W（DB-25 配主机） | |
| 典型响应时间（0–99%） | 3 s（加速开启）；10 s（加速关闭） | 4.5 s（加速开启）；14 s（加速关闭） | |
| 有效吸收区域 | 65 × 65 mm | Ø65 mm 输入口 | 100 × 100 mm |
| 吸收涂层 | BB+ 宽带高功率涂层 | ||
| 最大能量密度 | 600 mJ/cm²（1064 nm，10 ns） | ||
| 最低冷却水流量 | 6 L/min（约 10 PSI） | 8 L/min（约 7 PSI） | |
| 冷却水温度 | 10–25 °C | ||
| 校准不确定度 | ±2% | ||
| 功率线性度 | ±1.5% | ||
| 光谱补偿准确度 | ±1.5% | ||
| 校准波长 | 1080 nm | ||
| 接口 | DB-25 + USB 或 RS-232 | ||
| 安装与保护 | 随附燕尾安装座；温度/流量联锁 | 水冷背散射光阱；燕尾座；联锁 | 随附燕尾安装座；温度/流量联锁 |
注：最大功率不能脱离光斑尺寸、功率密度、入射分布、冷却水条件和测量持续时间单独判断。最终配置及安全使用要求以 Coherent 当前数据表、操作手册和订货确认文件为准。
超高功率选型需同时确认总功率、光斑和冷却条件
建议提供激光类型、波长、连续或调制方式、最大与常用功率、光斑尺寸及分布、预计单次出光时间、冷却水温与流量、是否存在明显背散射，以及所需 DB-25 + USB 或 RS-232 接口。
