PowerMax-Pro
微秒级高速激光功率计
Coherent PowerMax-Pro 采用专利薄膜横向热电检测技术，将传统热电堆的宽光谱、高动态范围和高损伤阈值，与半导体光电探测器的高速响应结合起来。它不仅能测量连续激光平均功率，还能够追踪调制激光和长脉冲激光的单脉冲波形，适合科研、医疗、工业加工及自动化产线中的高速功率监控。
打破传统热电堆响应慢、光电二极管承受功率低的取舍
PowerMax-Pro 通过微米级薄膜内的垂直热传导缩短热响应路径，在高功率承受能力、宽波段响应和高速测量之间取得平衡。
微秒级响应
HD 和 HP 系列上升、下降时间可低至 10 μs 以内，可解析传统热电堆无法显示的快速功率变化。
直接观察脉冲波形
可测量调制激光和长脉冲激光的峰值、宽度、上升沿、下降沿及脉冲积分能量，而非只给出平均功率。
兼顾宽波段与高功率
提供 HD、BB、Nano、HP 等涂层与结构，可覆盖可见光至远红外以及高峰值功率测量。
热量不再向边缘缓慢扩散，而是穿过微米级薄膜快速传导
传统热电堆的热量通常沿传感器表面向边缘扩散，路径可达数厘米；PowerMax-Pro 让热量垂直穿过仅数微米厚的薄膜，因此响应速度可以由秒级提升至微秒级。
光电二极管
速度很快、低功率灵敏度高，但可承受功率、光谱范围和损伤阈值通常受限。
传统热电堆
宽波段、高动态范围且耐受高功率，但常规响应时间通常以秒计算，只适合平均功率。
横向热电薄膜
保留热式探测的宽波段与高功率能力，同时获得微秒级响应，可用于脉冲形状和过程动态测量。
按波段、速度、峰值功率和系统接口选择
标准系列以 30 × 30 mm 大面积探测器为主，HP 系列加入 ZnSe 扩散器以承受更高峰值功率；USB/RS 型号可直接连接计算机或自动化控制系统。

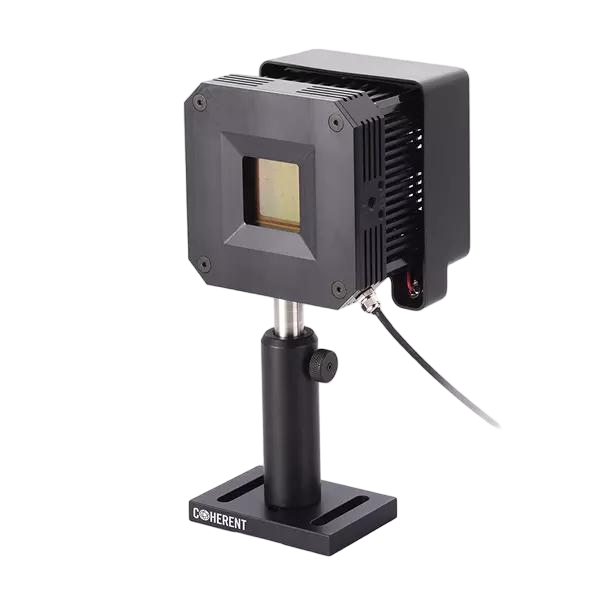

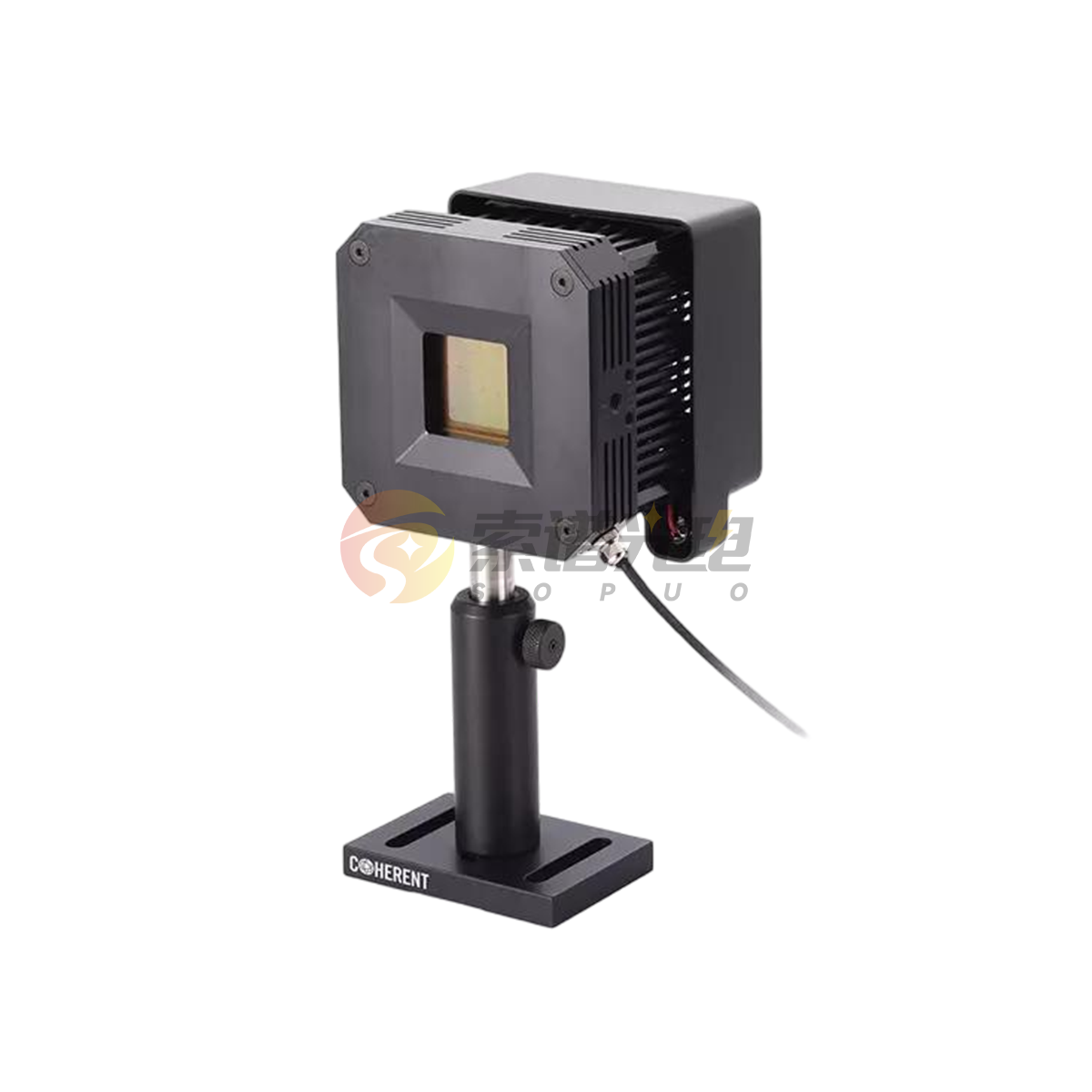

PowerMax-Pro 150 HD
≤10 μs 高速响应，高损伤阈值，适合可见至近红外和 9–11 μm 激光。
PowerMax-Pro 150 BB
400 nm–11 μm 宽光谱涂层，响应时间可低至约 50 μs，适合跨波段平台。
PowerMax-Pro 150 Nano
针对小光斑和空间均匀性优化，适合需要更宽有效区域及更稳定位置响应的测量。
PowerMax-Pro HP
平均功率最高 350 W，短脉冲峰值功率最高 15 kW，适合高峰值长脉冲激光。
PowerMax-Pro USB / RS
测量电子学集成在线缆中，可直接连接电脑、PLC 或工业控制系统，无需独立显示主机。
PowerMax-Pro 15 mm OEM
15 mm 方形小型传感器，提供 HD、BB、UP 及 UV 优化版本，适合设备集成与定制开发。
从稳定平均功率到单脉冲瞬态波形
具体采样速率取决于传感器接口和所配测量主机。配合 LabMax Touch Pro 可获得最高 1 MHz 系统采样，用于精细脉冲分析。
平均功率、峰值功率、脉冲能量、脉冲宽度、上升时间、下降时间、占空比、脉冲重复频率及功率随时间变化曲线。
典型应用方向
半导体激光 LIV 测试
提高扫描分辨率，缩短二极管激光器功率—电流测试时间。
激光加工过程
用于切割、焊接、钻孔和表面处理中的动态功率监测。
医疗与美容激光
测量长脉冲峰值、宽度和能量，验证治疗脉冲的一致性。
生产与质量控制
适合自动化生产线、设备验收、老化测试及过程闭环控制。
三种系统连接方式
根据现场操作、科研分析或设备集成需求，选择触屏主机、无显示主机或线缆集成电子学方案。
LabMax Touch Pro
7英寸触摸屏、最高1 MHz采样、脉冲分析及独立实验室操作。
LabMax-Pro SSIM
紧凑型PC控制测量接口，适合科研平台、机架系统和自动测试。
PowerMax-Pro USB / RS
无需独立主机，直接连接计算机、PLC或OEM设备控制系统。
主要型号技术参数对比
| 参数 | 150 HD | 150 BB | 150 HD Nano | HP | USB/RS HP 2K |
|---|---|---|---|---|---|
| 探测技术 | 专利横向热电薄膜 / Transverse Thermoelectric | ||||
| 波长范围 | 400–1100 nm；9–11 μm | 400 nm–11 μm | 400–1100 nm；9–11 μm | 700–1070 nm；10.6 μm | 700–1070 nm；10.6 μm |
| 连续功率范围 | 100 mW–150 W（水冷） | 100 mW–150 W（水冷） | 100 mW–150 W（水冷） | 1–350 W | 3–350 W |
| 空气冷却连续功率 | 最高约17 W | 最高约17 W | 最高约17 W | 22 W连续；75 W短时 | 22 W连续；75 W短时 |
| 最大脉冲峰值功率 | 约170 W | 约170 W | 约200 W | 15 kW（<10 ms短脉冲串） | 2 kW |
| 上升 / 下降时间 | ≤10 μs | ≤50 μs | ≤350 μs | ≤10 μs | ≤10 μs |
| 有效探测面积 | 30 × 30 mm | 30 × 30 mm | 30 × 30 mm | Ø25 mm | Ø25 mm |
| 探测器结构 | HD高损伤涂层 | BB宽带涂层 | HD Nano涂层 | HD涂层 + ZnSe扩散器 | HD涂层 + ZnSe扩散器 |
| 冷却方式 | 自然风冷 / 强制风冷 / 水冷，具体取决于功率和型号 | ||||
| 接口形式 | DB-25；另有USB / RS-232型号 | DB-25 | USB / RS-232 | ||
注：最大功率、峰值功率、空气冷却能力及损伤阈值与光斑尺寸、波长、脉冲宽度、占空比和冷却条件相关。具体选型应以实际激光参数及厂家最终技术确认文件为准。
按激光波长、功率、峰值、光斑和采样速度配置
选型时需要同时确认连续功率、单脉冲峰值、脉冲宽度、重复频率、光斑直径、冷却条件及所需接口。高速脉冲分析建议配置 PowerMax-Pro 与 LabMax Touch Pro。
