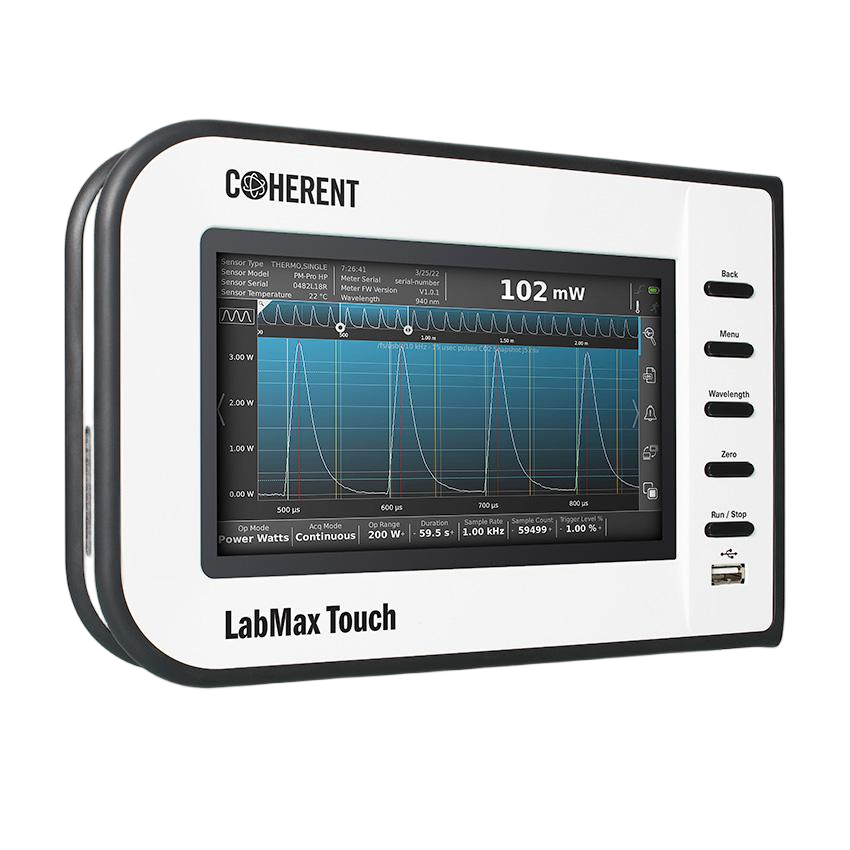

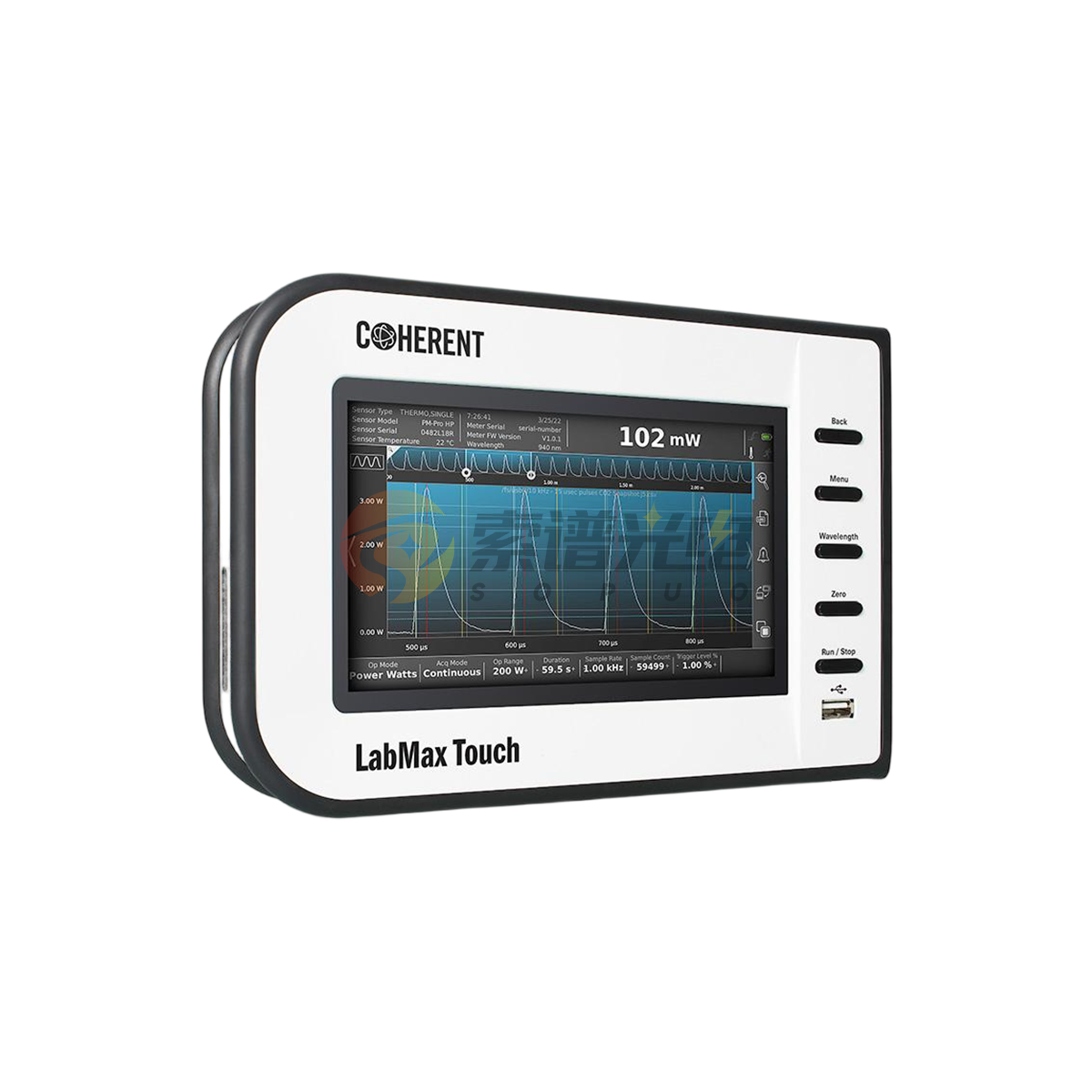

LabMax Touch Pro
Coherent 高速触屏激光功率计
LabMax Touch Pro 是面向科研实验、生产测试与工业现场的高性能激光功率与能量测量平台。它将 7 英寸电容触摸屏、高速数据采集、脉冲波形分析、统计与趋势工具集成于一体，并可兼容 Coherent 热电堆、半导体、热释电及 PowerMax-Pro 高速传感器。
将高速测量、触屏操作与脉冲分析集中到一台主机
Pro 版本不仅提供常规功率和能量读数，还针对 PowerMax-Pro 高速传感器增加最高 1 MHz 采样与脉冲形状、脉宽和积分能量分析。
最高 1 MHz 高速采样
配合 PowerMax-Pro 横向热电式传感器，可在 10 Hz 至 1 MHz 之间调节采样率，用于观察调制光、长脉冲和高功率激光的时间波形。
7 英寸电容触摸屏
1024 × 600 彩色 TFT 显示屏将实时读数、趋势、统计、调光指针、直方图与脉冲分析集中到清晰直观的触控界面。
覆盖从弱光到多千瓦
通过更换传感器，可覆盖皮瓦级光学传感器、常规热电堆、脉冲能量探头以及多千瓦级工业激光测量。
一套主机完成连续光、脉冲与波形测量
LabMax Touch Pro 的实际测量范围由所连接传感器决定，适合从科研弱光源到工业高功率激光器的多种测试任务。
连续激光功率
测量连续激光功率，并支持趋势记录、稳定性统计和调光对准。
脉冲平均功率
适合调制激光和重复脉冲激光器的平均功率监测。
单脉冲能量
配合热释电能量传感器测量单脉冲能量、重复频率和能量稳定性。
脉冲形状与脉宽
Pro 版本配合 PowerMax-Pro 可进行高功率脉冲波形与脉宽分析。
兼容 Coherent 四大类功率与能量传感器
主机通过 DB-25 传感器接口自动识别校准信息与量程；下列范围为不同传感器组合可覆盖的典型系统范围。
无需外接电脑即可完成常用分析与记录
触屏界面覆盖实时显示、趋势、统计、直方图与传统调光指针，并可将数据导出或接入上位机和自动化系统。
实时读数与趋势
连续观察功率或能量随时间变化，并快速判断输出漂移。
统计与稳定性
显示最小值、最大值、平均值、范围、标准差、剂量和稳定性。
直方图分析
观察脉冲能量或功率数据分布，辅助评估重复性和离散程度。
模拟指针调光
传统指针式调谐视图适合激光功率优化、光路对准与现场维护。
光束位置显示
配合支持位置感知的传感器显示光斑位置及其稳定性。
Pro 脉冲分析
提供脉冲形状、脉宽、高速数据分析与脉冲能量积分等高级能力。
适合实验室、自动化测试和工业系统集成
典型应用方向
科研与实验室
激光器标定、光学实验、材料研究和实验平台功率监测。
生产与质量控制
生产线激光输出检测、稳定性验证和出厂质量记录。
脉冲激光分析
测量脉冲能量、重复频率、脉宽、形状与输出一致性。
现场服务与维护
利用电池供电和触摸操作完成设备维护、光路调整与故障排查。
主要技术参数
| 参数 | LabMax Touch Pro |
|---|---|
| 测量类型 | 连续功率、脉冲平均功率、单脉冲能量、脉冲形状、脉宽、重复频率、光束位置 |
| 兼容传感器 | 热电堆、半导体光学、热释电能量、PowerMax-Pro 横向热电式传感器 |
| 热电堆测量范围 | 1 μW–30 kW；最低量程分辨率可达 100 nW（取决于传感器） |
| 半导体光学传感器范围 | 100 pW–5 W；最低量程分辨率可达 10 pW（取决于传感器） |
| 热释电能量范围 | 10 nJ–100 J；最低量程分辨率可达 1 nJ（取决于传感器） |
| PowerMax-Pro 范围 | 1 mW–3 kW；最低量程分辨率可达 100 μW（取决于传感器） |
| 通道采样率 | 热电堆 10 Hz；光学传感器 10 Hz；热释电 25 kHz；PowerMax-Pro 10 Hz–1 MHz |
| 显示分辨率 | 3–5 位数字，用户可选 |
| 主机精度 | ±1%；系统精度为主机精度加传感器精度 |
| 校准不确定度 | ±1%（k = 2），ISO/IEC 17025 认可校准 |
| 显示屏 | 7 英寸彩色 TFT LCD，1024 × 600，电容触摸，LED 背光 |
| 分析功能 | 趋势、调光、直方图、数据记录、统计、稳定性、脉冲形状、脉宽与高速分析 |
| 计算机接口 | Ethernet、USB、RS-232 |
| 其他接口 | 双 USB Type-A、HDMI、外部触发输入、模拟输出、触发输出、5 V TTL 输出、DB-25 传感器接口 |
| 模拟输出 | 0.02–1 V、2 V 或 4 VDC 可选；更新率 500 Hz |
| 脉冲触发 | 内部触发或外部触发 |
| 外形尺寸 | 23.8 × 16.2 × 5.1 cm |
| 重量 | 约 1.19 kg |
| 订货号 | PN 2256259 |
注：测量范围、分辨率、响应速度和允许功率取决于所选传感器及其波长、口径、冷却和涂层配置；最终参数以 Coherent 最新技术资料和订货确认文件为准。
主机与传感器需根据波长、功率和脉冲条件组合选型
选型时建议提供激光波长、连续或脉冲工作方式、最大与最小功率、单脉冲能量、重复频率、脉宽、光斑尺寸及是否需要高速波形分析，以确定合适的 Coherent 传感器。
