NIRvana InGaAs科研相机

NIRvana® 系列是 Teledyne Princeton Instruments (PI) 旗下专为短波红外(SWIR)与近红外二区(NIR-II,波长覆盖 900 nm 至 1700 nm)前沿科学研究所设计的旗舰级科研级铟镓砷(InGaAs)焦平面阵列相机。传统的硅基 CCD 或 sCMOS 相机受限于材料的带隙,在波长超过 1100 nm 后就无法感光。为了在短波红外区捕获极其微弱的信号,NIRvana 系列采用了价格昂贵的铟镓砷(InGaAs)传感器。由于 InGaAs 材料对环境热噪声极为敏感,PI 展现了世界顶尖的制冷工艺,打造了业界极其安静、暗电流极低的短波红外探测平台。
Description
产品型号 NIRvana InGaAs科研相机
PI
TELEDYNE PRINCETON INSTRUMENTS
NIRvana Scientific InGaAs Cameras
查看参数 ↓
SCIENTIFIC InGaAs FOR NIR-II / SWIR

NIRvana InGaAs

科研级近红外 / 短波红外相机系列

NIRvana 系列采用 640 × 512 二维 InGaAs 焦平面阵列、20 μm 大像元、冷光阑、深制冷及科学级像素校正,覆盖 0.9–1.7 μm NIR-II / SWIR 波段。HS 强调 250 fps 高速采集,640 兼顾 −85 °C 深制冷与长曝光,LN 通过液氮制冷达到 −190 °C,面向极弱光和单纳米晶体级测量。

640 × 512二维 InGaAs 阵列
20 × 20 μm大像元
0.9–1.7 μmNIR-II / SWIR 响应
250 fpsNIRvana HS 全画幅
SWIR FOR SCIENCE
产品图
NIRvana HS / 640 / LN
WHY NIRVANA

大像元、高量子效率、深制冷与冷光阑共同提升 SWIR 信噪比

InGaAs 相机的噪声不仅来自读出与暗电流,还来自室温环境产生的 SWIR 热辐射。NIRvana 通过冷光阑阻挡视场外热光子,并利用深制冷降低暗电流,适合从微秒高速成像到超过一小时长曝光的科研测量。

01

20 μm 大像元与高 QE

大像元提高单位像素光子收集能力;HS 与 640 在 1.0–1.6 μm 范围内量子效率超过 80%,峰值约 85%。

02

冷光阑抑制环境热背景

制冷冷光阑限制入射光锥,降低相机壳体、电子学和实验环境产生的无效 SWIR 背景,提高定量成像稳定性。

03

科学级像素校正

针对 InGaAs 阵列的坏点、列响应差异和像素簇进行透明校正,结合 Grade A 阵列和永久真空封装提高图像可用性。

MODEL SELECTION

高速、综合性能与极限灵敏度三种配置

三款相机使用相同的 640 × 512、20 μm InGaAs 架构,但读出速度、制冷方式、暗电流和最长曝光能力明显不同。

HIGH-SPEED SWIR

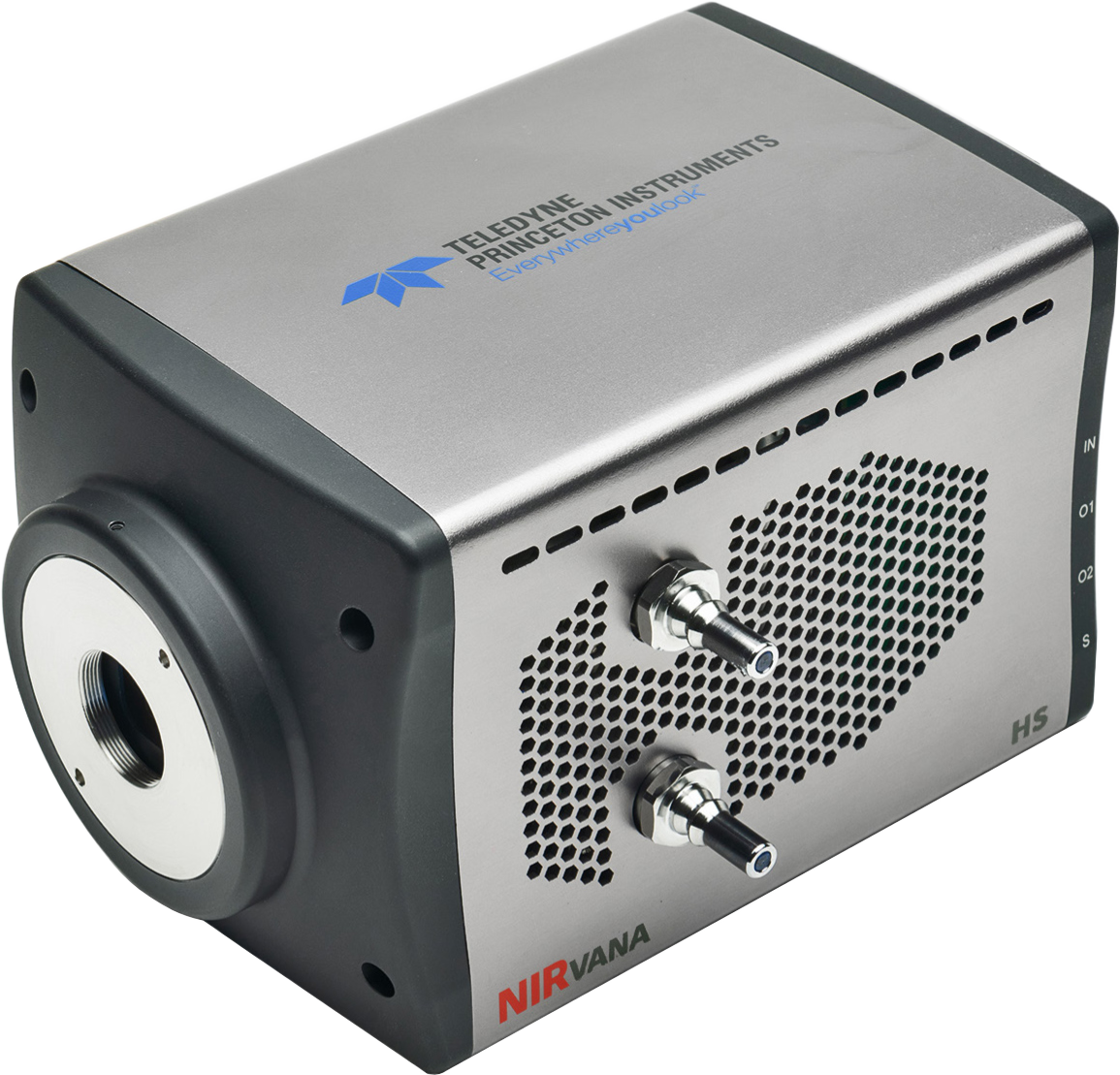

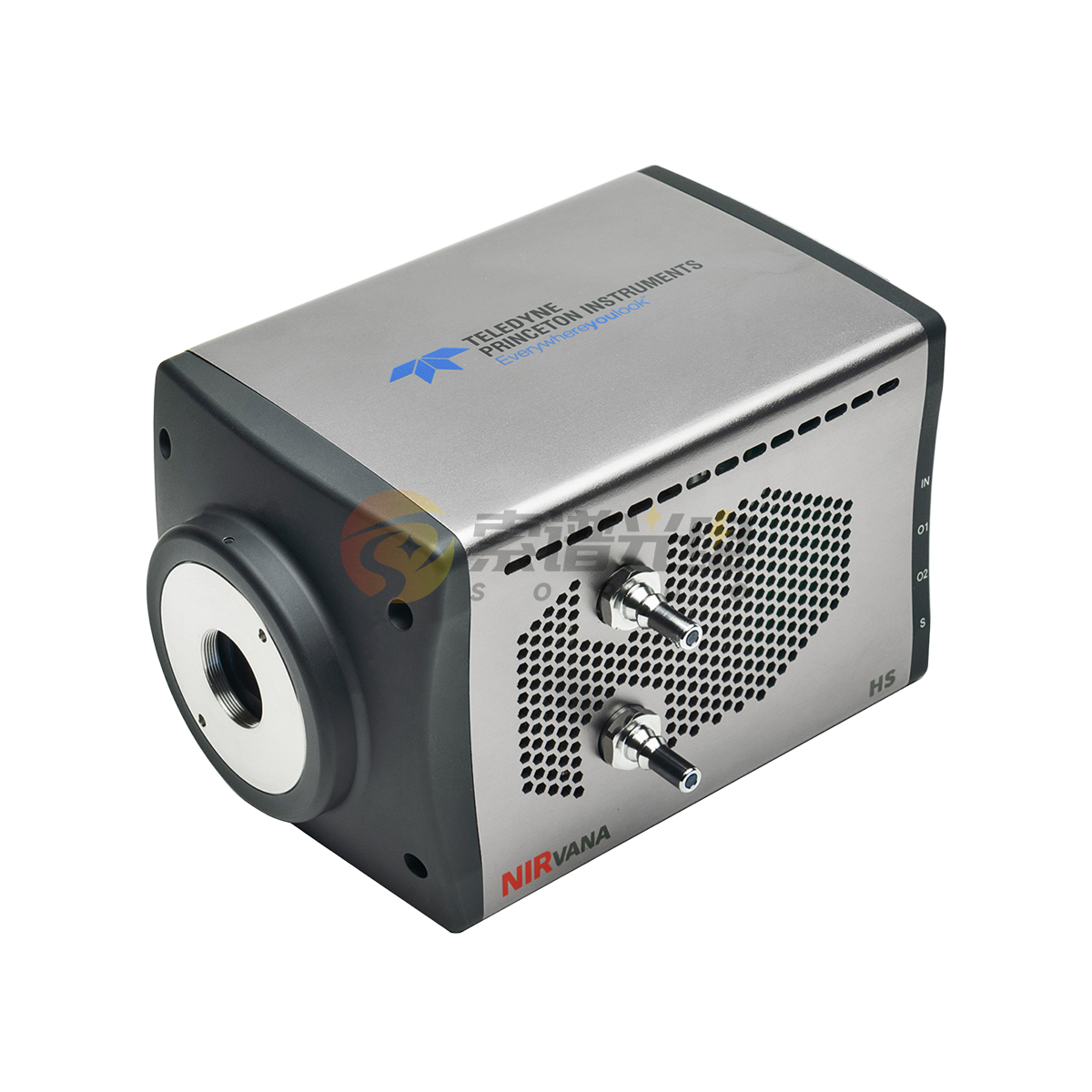

NIRvana HS

全画幅 250 fps,支持 ITR / IWR、多个 ROI 与全局快门,适合快速 SWIR 动力学、高速显微、太阳成像和在线检测。

制冷−55 °C
满阱容量≥550 ke⁻
BALANCED SCIENTIFIC SWIR

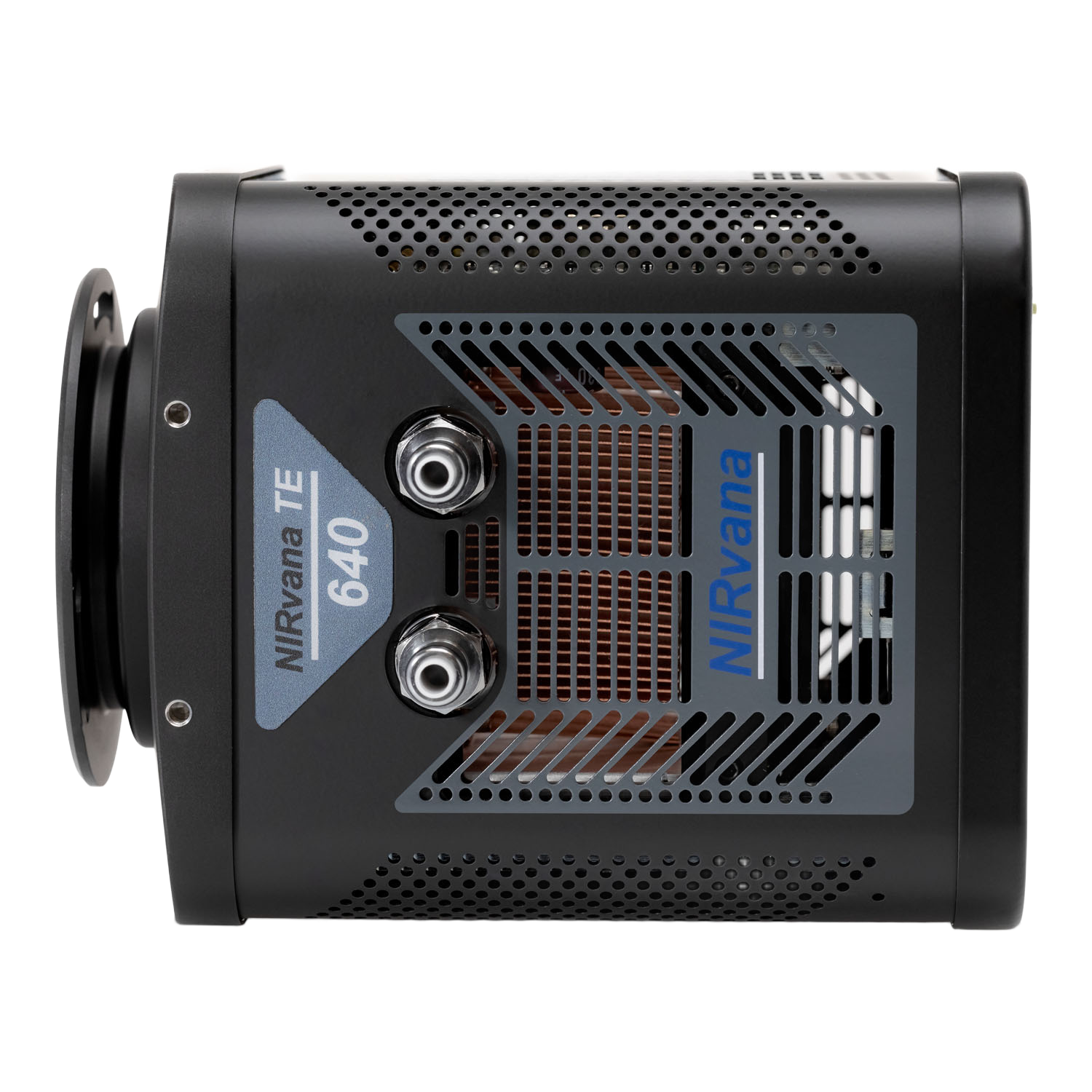

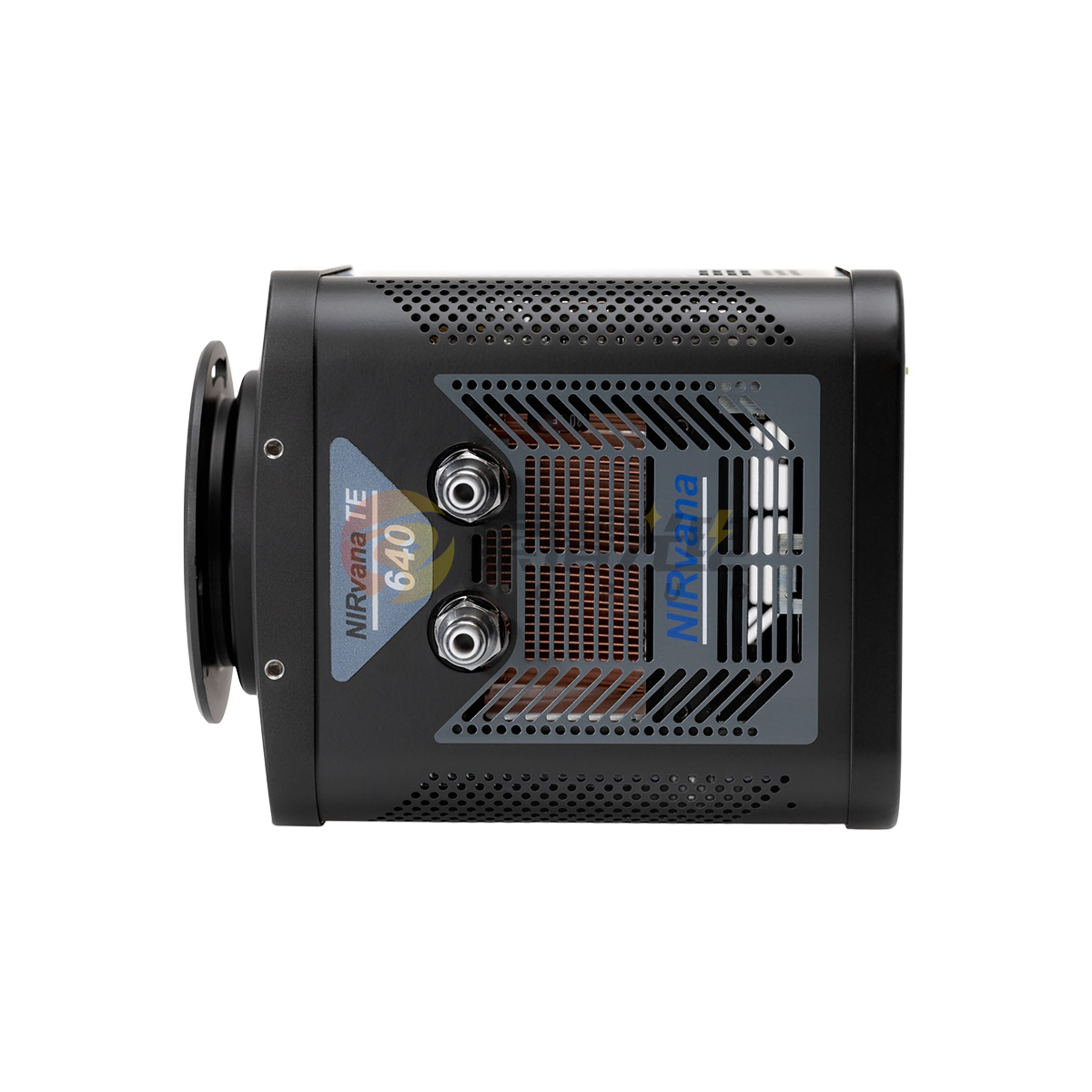

NIRvana 640

最高 110 fps、−85 °C 典型深制冷和最长 10 分钟曝光,在速度、灵敏度和易用性之间取得平衡,适合多数 NIR-II / SWIR 实验。

典型暗电流40 e⁻/p/s
满阱容量≥600 ke⁻
ULTIMATE SWIR SENSITIVITY

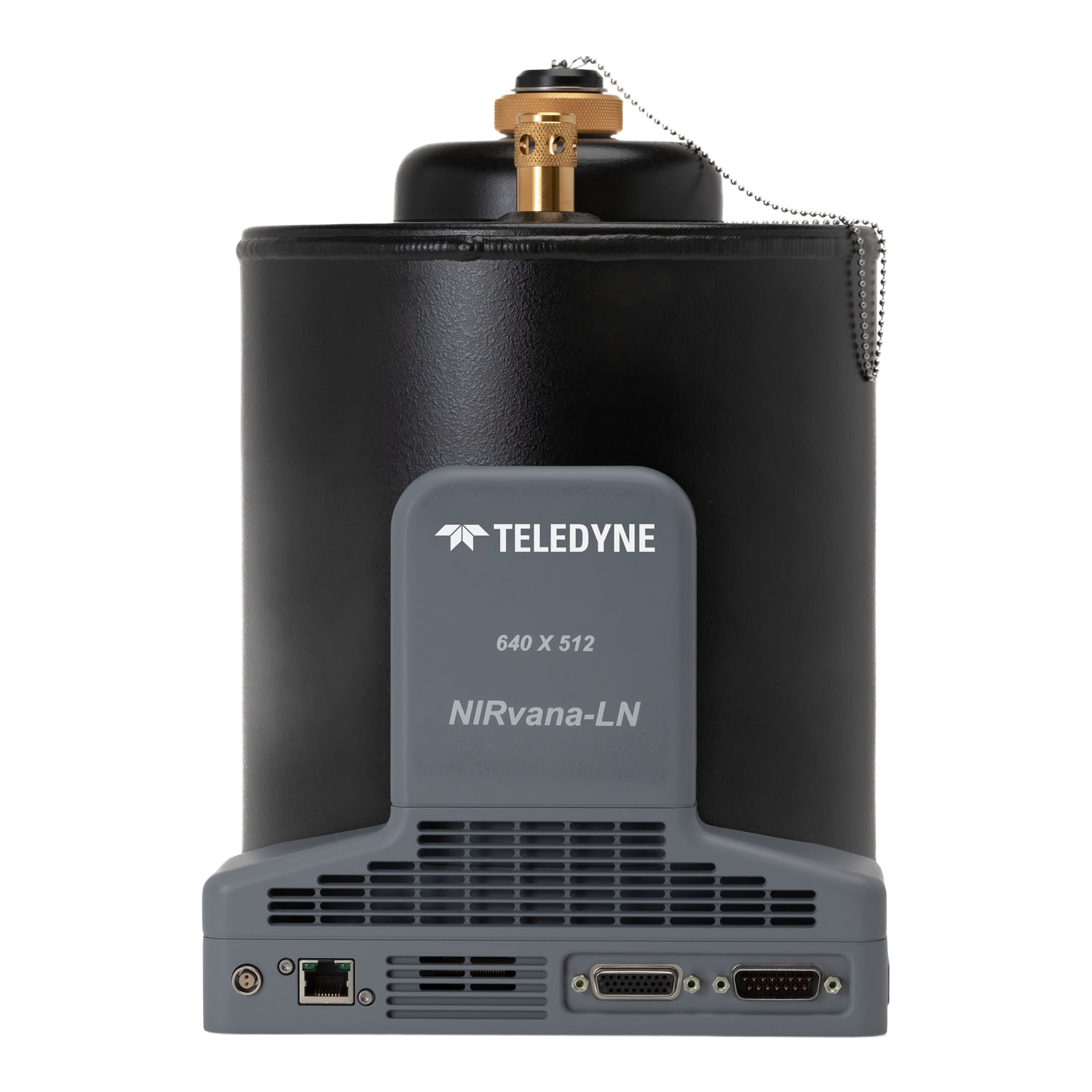

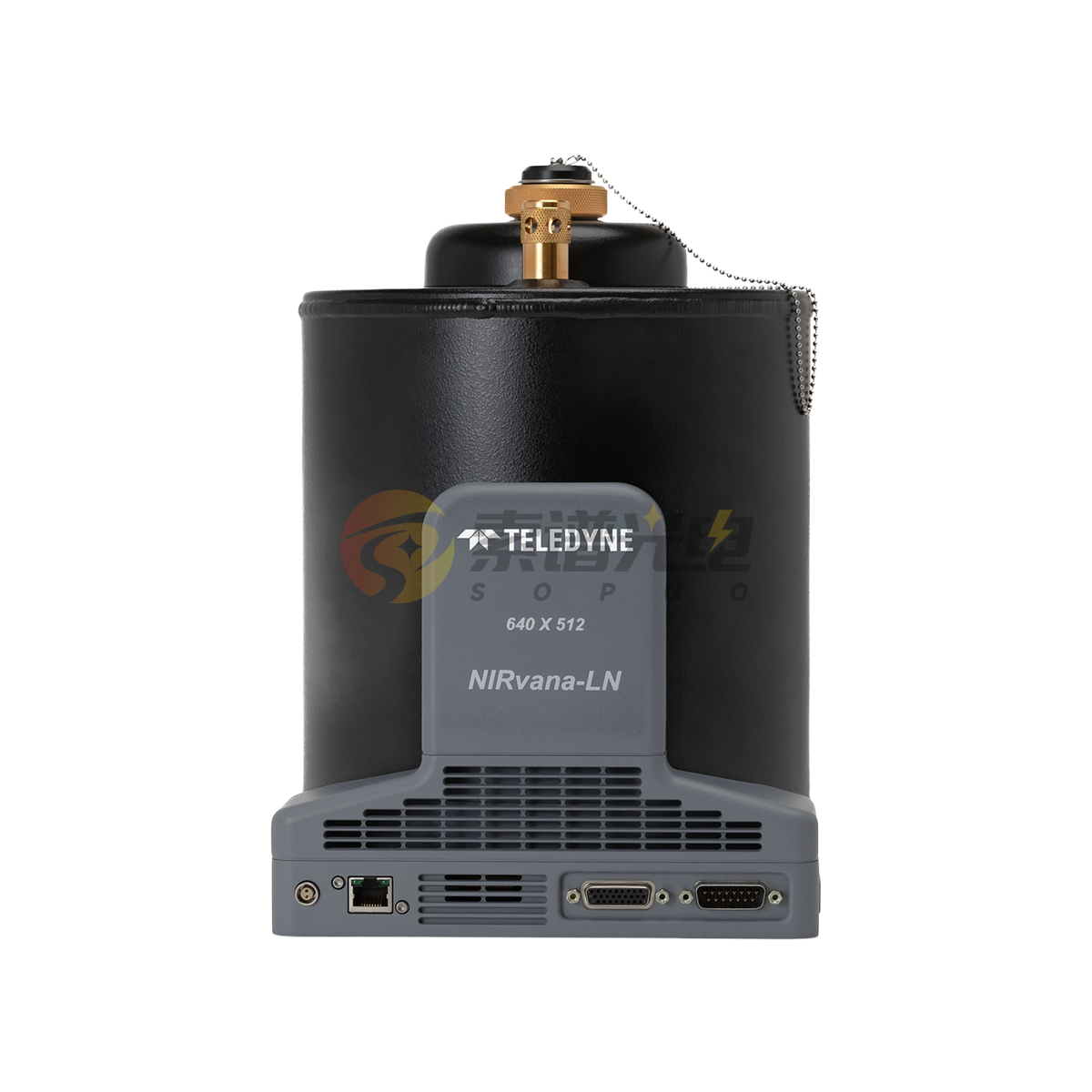

NIRvana LN

液氮制冷至约 −190 °C,典型暗电流仅 10 e⁻/pixel/s,支持非破坏性读取和超过 60 分钟曝光,面向极弱光与单发射体研究。

典型读出噪声15 e⁻
液氮保持时间>30 h
NIR-II / SWIR PERFORMANCE

成像、光谱与长曝光共用同一科研软件平台

NIRvana 可通过 C-mount、F-mount 或光谱仪法兰接入显微镜、镜头和 Princeton Instruments 光谱仪;LightField 同时支持二维成像、光谱采集、像素校正、数学处理及自动化控制。

冷光阑
减少视场外热辐射
全局快门
运动与脉冲实验同步
NDRO / ITR / IWR
按型号选择读取方式
LightField / PICam
采集、校正与二次开发
APPLICATIONS

典型应用方向

NIR-II 活体成像

用于血管、组织、肿瘤边界、纳米探针和小动物深层荧光成像。

1064 nm 拉曼

降低荧光背景,适合深色样品、药物、矿物和复杂有机材料。

纳米材料与量子点

用于碳纳米管、单纳米晶体、SWIR 发光及能量-动量分辨光谱。

天文与半导体

适合 J / H 波段、太阳黑子、自适应光学、晶圆检测与失效分析。

TECHNICAL SPECIFICATIONS

主要技术参数

手机端可横向滑动查看完整表格
参数NIRvana HSNIRvana 640NIRvana LN
传感器二维 InGaAs 焦平面阵列
阵列格式640 × 512
像元 / 成像面积20 × 20 μm;12.8 × 10.24 mm
光谱响应0.9–1.7 μm0.9–1.7 μm0.9–1.6 μm
量子效率1.0–1.6 μm >80%;峰值 85%1.0–1.6 μm >80%;峰值 85%1.3–1.6 μm >70%;峰值 88%
典型读出噪声<60 e⁻(高增益)<75 e⁻(高增益)15 e⁻
满阱容量高增益 ≥40 ke⁻;高容量 ≥550 ke⁻高增益 ≥45 ke⁻;高容量 ≥600 ke⁻典型 400 ke⁻
制冷温度液体 −55 °C;空气 −50 °C空气保证 −80 °C;液体辅助典型 −85 °C液氮典型 83 K / −190 °C
典型暗电流500 e⁻/p/s @ −55 °C40 e⁻/p/s @ −85 °C10 e⁻/p/s @ 83 K
温控稳定性±0.05 °C±0.05 °C±1.0 °C
最高全画幅速率250 fps110 fps @ 10 MHz2.77 fps @ 250 kHz
ROI 速率725 fps @ 300 × 300;1200 fps @ 200 × 200软件 ROI,速率随窗口变化软件 ROI
曝光范围<2 μs 至 1 min<2 μs 至 10 min100 μs 至 >60 min
读取模式ITR / IWR,多 ROI标准读取标准读取 / NDRO
快门全局快门
冷光阑f/1.5,20° 光锥f/1.5,20° 光锥f/2.0,14.4° 光锥
光学接口C-mount / 光谱仪接口C-mount / 光谱仪接口F-mount / 光谱仪接口
数据接口USB 3.0GigEGigE
外形尺寸184 × 114 × 114 mm188 × 147 × 147 mm295.3 × 206.5 × 297.2 mm
重量约 3.3 kg约 4.3 kg空载约 7.0 kg;加液氮约 8.8 kg
软件与 SDKLightField;PICam SDK;支持 Python、MATLAB、LabVIEW 及 Windows / Linux 二次开发

注:上述为公开数据表中的典型性能。量子效率、暗电流、读出噪声、曝光时间和速度会随传感器、温度、冷目标、读取模式及接口配置变化;部分型号及配置可能涉及出口许可,最终以厂家技术确认和供应条件为准。

CONFIGURATION

速度、制冷方式、接口与光谱仪适配按应用配置

可根据高速成像、常规 NIR-II、极弱光长曝光或 SWIR 光谱需求,选择 NIRvana HS、640 或 LN,并配置 C-mount、F-mount、光谱仪法兰、空气 / 液体制冷、液氮杜瓦及 LightField 自动化方案。
