PIXIS 100 / 400 / 2048
科研级深制冷低噪声 CCD 相机
PIXIS 系列面向定量科学成像与光谱测量，将背照式 CCD、深度热电制冷、低噪声电子学、永久真空密封和 eXcelon® 技术集成于紧凑机身。PIXIS 100 / 400 采用 1340 像素光谱格式和 20 μm 大像元，PIXIS 2048 则提供 2048 × 2048 大面阵，覆盖紫外、可见和近红外弱光应用。
.png)
低噪声、深制冷与多波段传感器配置的成熟科研平台
PIXIS 以稳定、易集成和长期免维护为核心，适合对绝对信号质量、长时间积分和重复性要求较高的实验室与 OEM 系统。不同 CCD 与增透膜版本可覆盖 UV、可见及 NIR。
永久真空与稳定深制冷
全金属气密封装和终身真空保证降低维护需求；空气或液体辅助热电制冷可将暗电流压低到适合长曝光的水平。
eXcelon® 低条纹技术
BX / BRX 版本在保持高量子效率的同时抑制近红外 etaloning 条纹，提高拉曼、PL 和宽带光谱的定量可靠性。
低速低噪与高速采集兼顾
100 kHz 读出用于追求最高信噪比，2 MHz 读出用于快速采集；高灵敏度与高容量放大器可按实验动态范围选择。
PIXIS 100、400 与 2048 如何选择
100 / 400 面向光谱焦平面和多轨采集，2048 面向大视场科学成像及大面阵光谱。三者均强调低噪声、深制冷与多波段 CCD 选择。

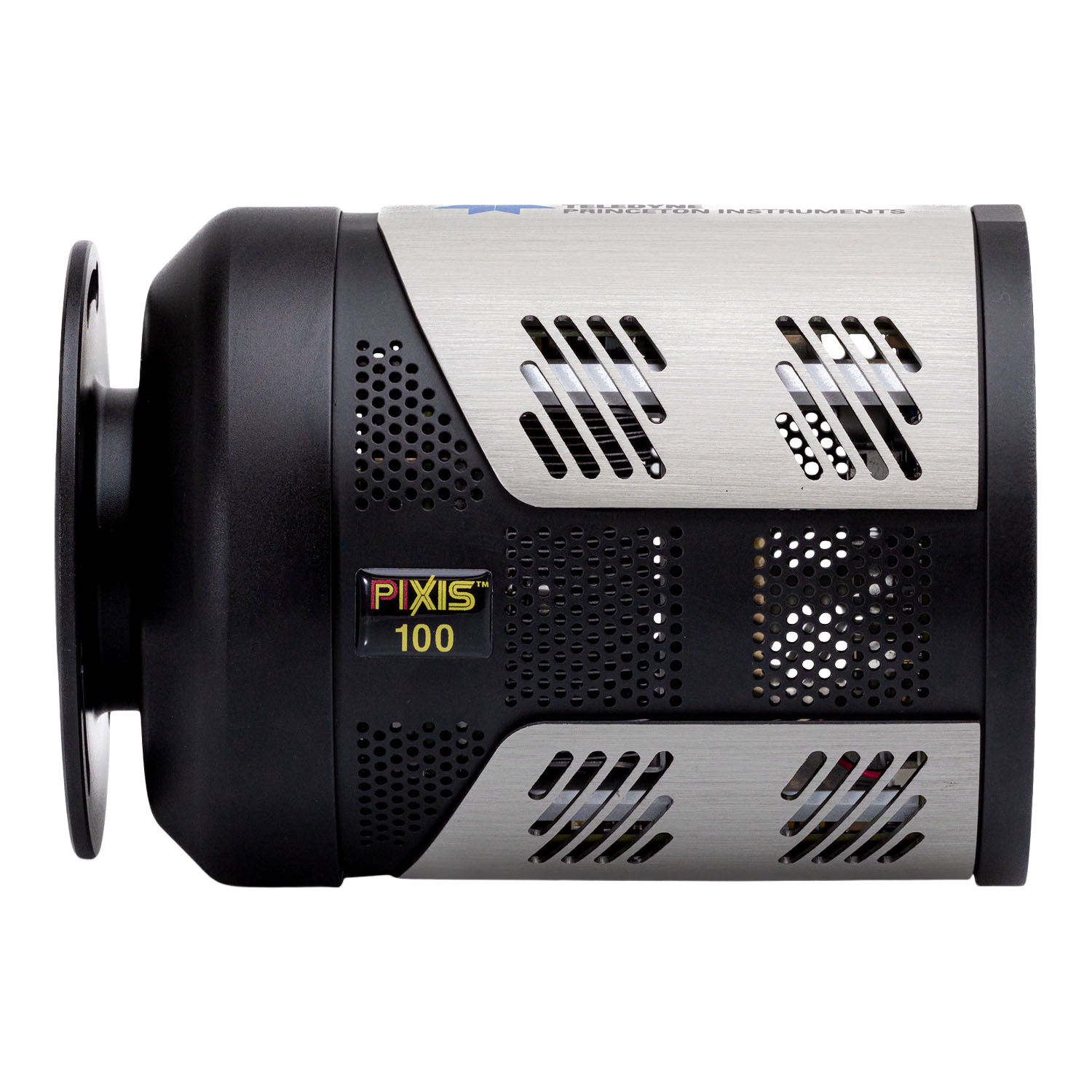

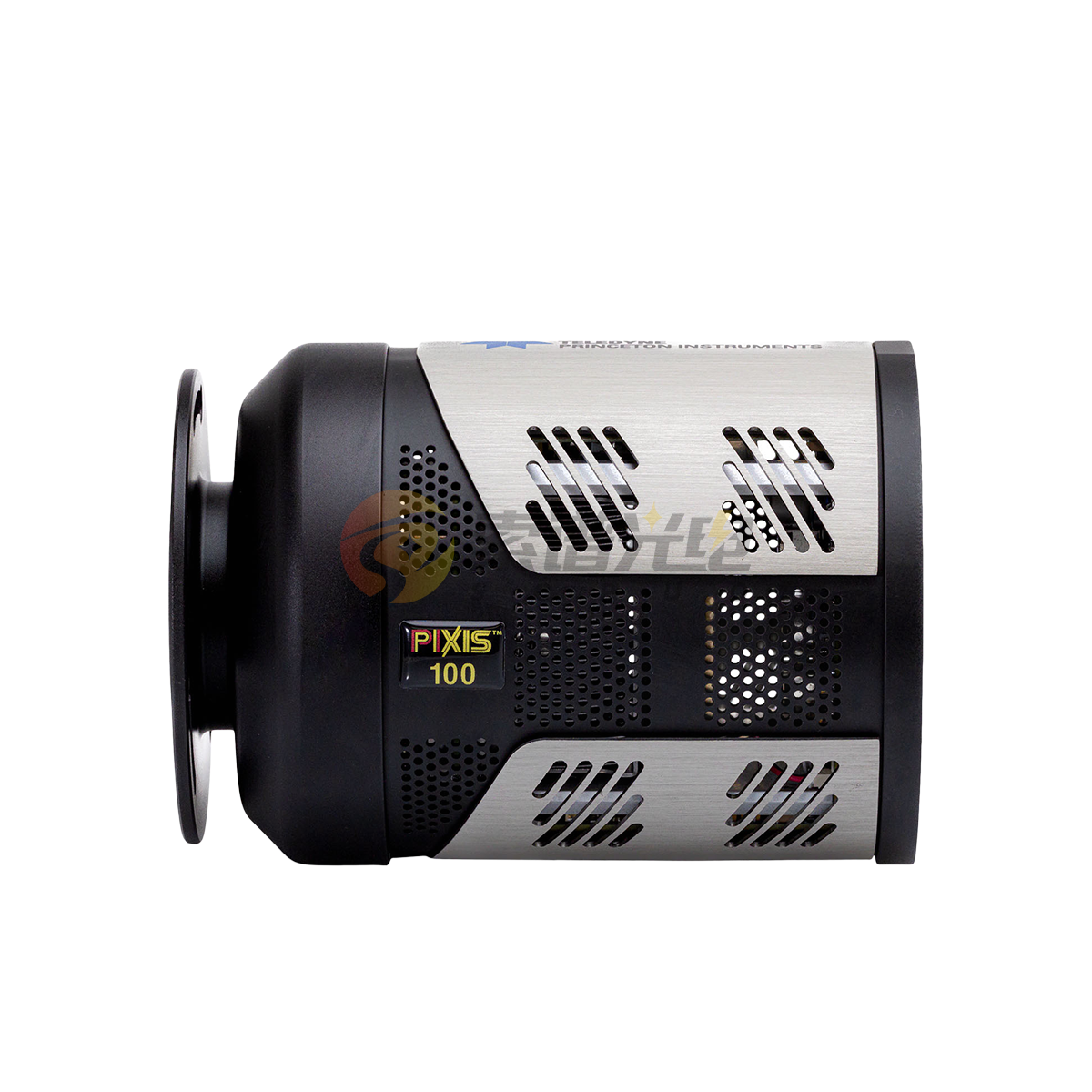

PIXIS 100
1340 × 100、20 μm 像元和 26.8 × 2.0 mm 焦平面，适合单轨光谱、全垂直合并和高速谱线采集。

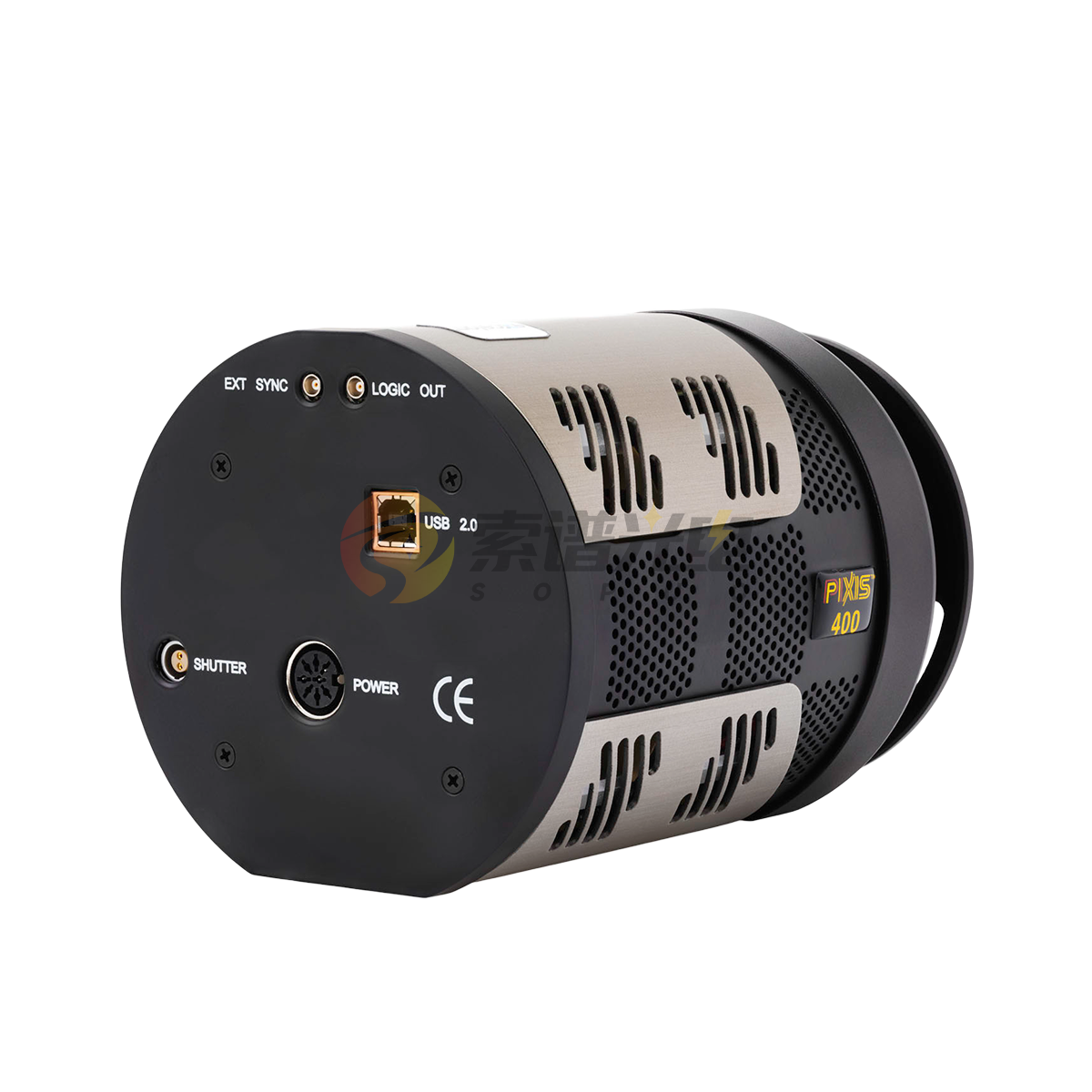

PIXIS 400
1340 × 400、20 μm 像元和 8 mm 焦平面高度，更适合多轨、多光纤、二维光谱和空间分辨测量。
PIXIS 2048
2048 × 2048、13.5 μm 像元和 27.6 mm 正方形大面阵，适合天文、测光、发光成像和大焦平面光谱。
从 UV 增强、可见高 QE 到近红外深耗尽的灵活传感器平台
B、BR、BX、BRX、BUV 与前照式等配置可按波段、条纹抑制、满阱和灵敏度选择，并可搭配 LightField、PICam 与 Princeton Instruments 光谱仪形成统一采集系统。
典型应用方向
拉曼与荧光光谱
100 / 400 适合单轨、多轨、光纤阵列及弱光光谱采集。
发光与化学发光
深制冷和高 QE 适合低信号、长积分与定量发光成像。
半导体失效分析
2048 大面阵适合微弱发光、整片器件与太阳能电池检测。
天文与测光
大视场、低暗电流和高稳定性适合长曝光科学成像。
主要技术参数
| 参数 | PIXIS 100 | PIXIS 400 | PIXIS 2048 |
|---|---|---|---|
| 阵列格式 | 1340 × 100 | 1340 × 400 | 2048 × 2048（4.2 MP） |
| 像元尺寸 | 20 × 20 μm | 20 × 20 μm | 13.5 × 13.5 μm |
| 成像面积 | 26.8 × 2.0 mm | 26.8 × 8.0 mm | 27.6 × 27.6 mm |
| 光谱响应 | 250–1100 nm | 120–1100 nm | |
| CCD 版本 | B、BR、BX、BRX；可选 UV 涂层 | B、BR、BX、BUV、F 等 | |
| 像素满阱容量 | 300,000 e⁻（高灵敏度） | 100,000 e⁻ | |
| 输出节点容量 | 1,000,000 e⁻（高容量） | 1,000,000 e⁻ | |
| ADC 速率 | 100 kHz / 2 MHz，16 bit | ||
| 典型读出噪声 | 3.0 e⁻ @ 100 kHz；11.0 e⁻ @ 2 MHz | 3.5 e⁻ @ 100 kHz；12.0 e⁻ @ 2 MHz | |
| 典型暗电流 | BX/B：0.001 e⁻/pixel/s @ −80 °C；BRX/BR：0.03 e⁻/pixel/s | BX/B：0.005 e⁻/pixel/s @ −60 °C；BR/BUV：0.2 e⁻/pixel/s | |
| 制冷方式 | 热电空气制冷或液体辅助制冷；标准规格最低约 −70 °C | ||
| 温控精度 | ±0.05 °C | ||
| 全垂直合并速率 | 70 fps @ 100 kHz；750 fps @ 2 MHz | 60 fps @ 100 kHz；315 fps @ 2 MHz | 不适用；全帧 0.44 fps @ 2 MHz（1×1） |
| 垂直移位时间 | <15 μs/row，可编程 | <32.2 μs/row，可编程 | |
| 数据接口 | USB 2.0；2048 可选远程光纤接口 | ||
| 外形尺寸 | 163 × 118 × 114 mm | 195.1 × 118.1 × 114 mm | |
| 重量 | 约 2.27 kg | 约 2.5 kg | |
| 软件与 SDK | LightField / WinSpec；PICam / PVCAM；支持 LabVIEW 等自动化集成 | ||
注：PIXIS 提供多种 CCD、增透膜、UV 涂层、窗口、快门与制冷配置。量子效率、暗电流、读出噪声和最低温度会随具体传感器及工作条件变化，最终以厂家技术确认文件为准。
传感器、增透膜、快门、制冷与接口按应用配置
可根据光谱焦平面高度、成像面积、UV / VIS / NIR 波段、近红外条纹、长曝光暗噪声和采集速率，选择 PIXIS 100、400 或 2048，并配置 B、BR、BX、BRX、BUV、UV 涂层和液体辅助制冷版本。
