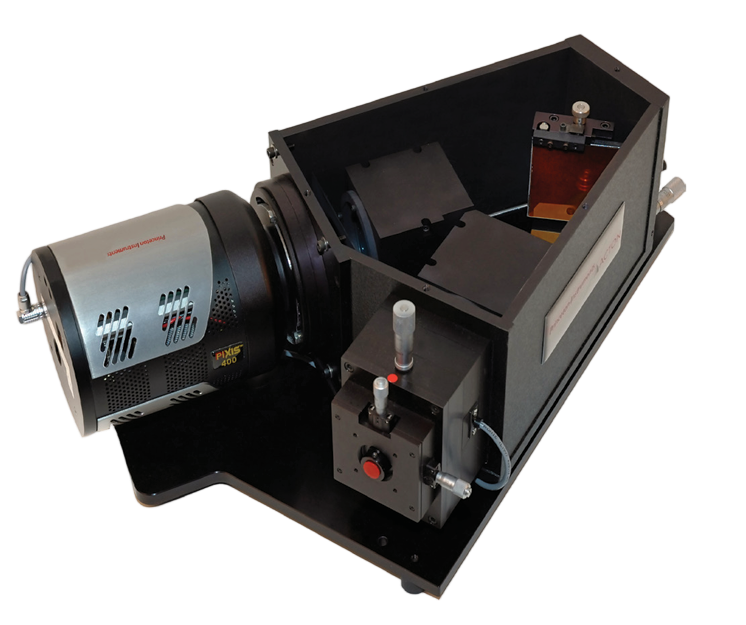

Acton LS-785
高通量近红外拉曼摄谱仪
85 mm 焦距、f/2.0 快速透镜光学系统，采用面向近红外波段优化的专有增透膜和镀金平面反射光栅，在 750–1100 nm 范围内提供高透过率、平坦二维焦平面和灵活的中心波长调节。适合 785 nm、805 nm 与 830 nm 激发的近红外拉曼、光纤拉曼及材料发光测量。
以 f/2 光学系统提升近红外拉曼采集效率
近红外拉曼信号通常较弱，同时硅基 CCD 在长波段的量子效率逐渐下降。LS-785 通过快速透镜系统、近红外增透膜和深耗尽型 CCD 组合，降低耦合损耗并缩短采集时间。
f/2 高光通量
快速光学系统适合直接接入常见光纤探头，通常无需额外的 F 数匹配光学组件。
近红外增透优化
多片式透镜采用专有抗反射镀膜，在 750–1050 nm 核心波段提供较高透过率。
平坦二维焦平面
支持最大约 8 × 27 mm 科学级 CCD 焦平面，兼顾光谱分辨率、空间完整性和多轨采集。
针对 785–830 nm 激发拉曼优化的专用摄谱平台
通过千分尺调整光栅角度和透镜焦点，可围绕不同激发波长选择合适的中心波长和拉曼位移范围；可更换光栅和多种 CCD 适配结构进一步提高系统配置灵活性。
覆盖常用近红外激发波长
使用 1200 g/mm 光栅和 26.8 mm 焦平面时，可覆盖 785、805 和 830 nm 激发下的主要指纹区与高波数拉曼区。
深耗尽 CCD 优化组合
推荐与背照式深耗尽 CCD 组合，提高近红外量子效率并降低标准薄型 CCD 在长波段的灵敏度损失。

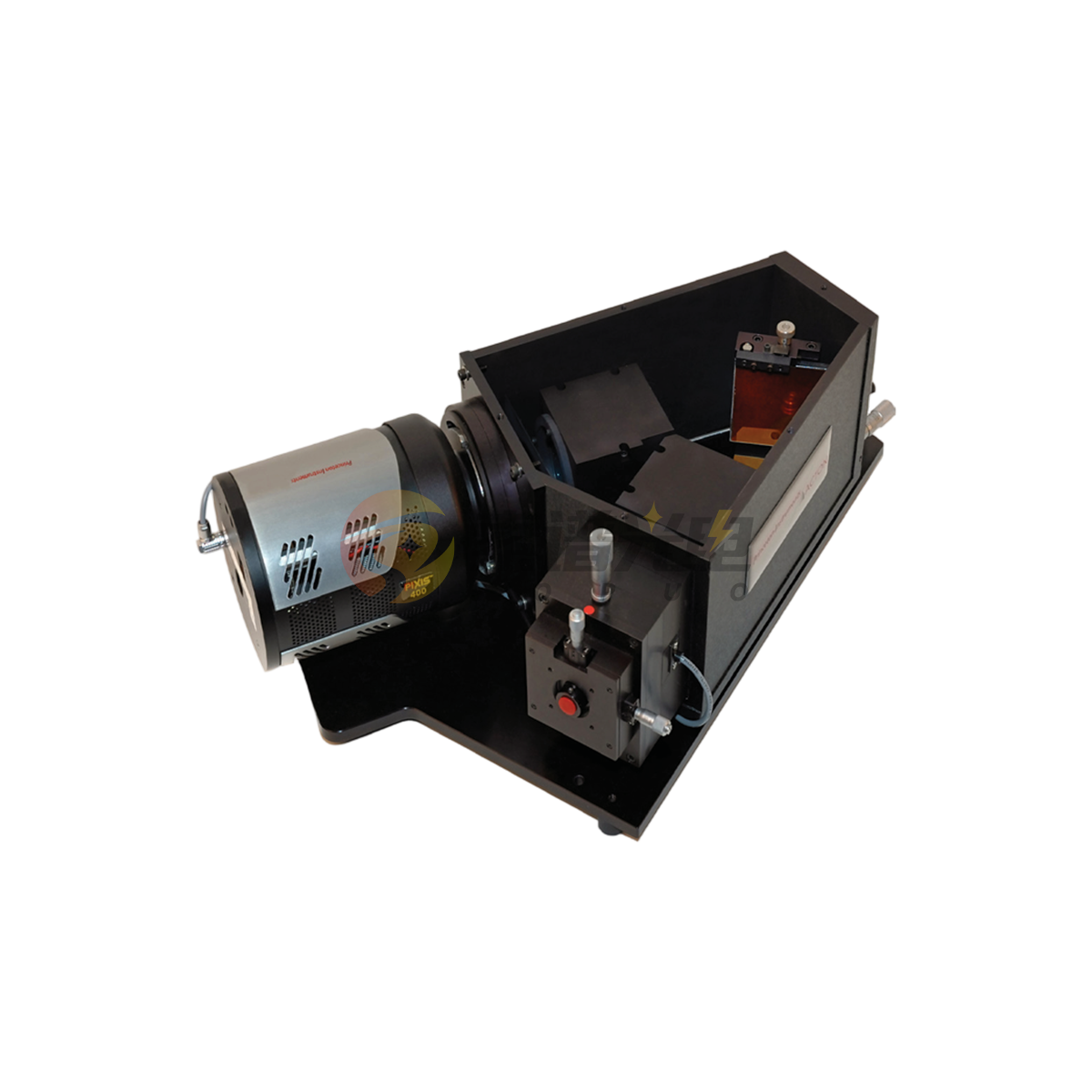

从光纤输入、中心波长调节到科学级 CCD 的完整光路
手动狭缝、X-Y 光纤调节台、可更换光栅组件、聚焦千分尺与多种 CCD 法兰构成高度可调的近红外采集平台，并可由 LightField 完成采集、分析与校准。
典型应用方向
近红外拉曼
降低可见激发引起的荧光背景，适合复杂材料和生物样品。
光纤探头测量
f/2 光学系统适合远程、原位和在线拉曼采集。
材料与药物分析
用于聚合物、药品、矿物、碳材料和化学物质鉴别。
近红外发光
适合量子点、半导体、稀土材料及器件发射光谱。
主要技术参数
| 参数 | Acton LS-785 |
|---|---|
| 产品类型 | 高通量透镜式近红外摄谱仪 |
| 焦距 | 85 mm |
| 孔径比 | f/2.0 |
| 工作波长范围 | 750–1100 nm；核心高透过率优化波段为 750–1050 nm |
| 光谱分辨率 | 5 cm⁻¹（25 μm 光纤条件） |
| 色散 | 6.13 nm/mm（900 nm） |
| 标准光栅 | 镀金平面反射光栅，1200 g/mm |
| 光栅安装 | 可更换运动学光栅安装座 |
| 中心波长调节 | 千分尺控制光栅旋转 |
| 聚焦调节 | 独立千分尺调节聚焦透镜 |
| 二维焦平面 | 最大约 8 × 27 mm |
| 手动狭缝范围 | 10 μm–3 mm |
| 光纤输入附件 | 10 mm 插芯、SMA、FC 接口及 X-Y 调节台 |
| 推荐探测器 | PIXIS 100/400 BR、PIXIS 256 BR、PyLoN IR、Spec-10 BR 等深耗尽 CCD |
| 785 nm 拉曼工作范围 | 120–3215 cm⁻¹；单幅覆盖约 1985 cm⁻¹ |
| 805 nm 拉曼工作范围 | 120–2898 cm⁻¹；单幅覆盖约 1884 cm⁻¹ |
| 830 nm 拉曼工作范围 | 120–2524 cm⁻¹；单幅覆盖约 1768 cm⁻¹ |
| 系统外形参考 | 约 353 × 476 × 175 mm（安装 PIXIS 的参考外形，随探测器配置变化） |
| 软件与校准 | LightField / WinSpec；支持 IntelliCal 波长与强度校准 |
注：实际波长上限、拉曼工作范围与灵敏度受光栅、滤光片、CCD 量子效率、焦平面宽度及系统配置影响；具体配置以最终技术方案为准。
光栅、CCD、光纤接口与校准附件按应用配置
可根据激发波长、目标拉曼位移、灵敏度、焦平面尺寸和采集方式，配置不同镀金光栅、深耗尽 CCD、光纤探头、狭缝、快门、光源及自动校准附件。
