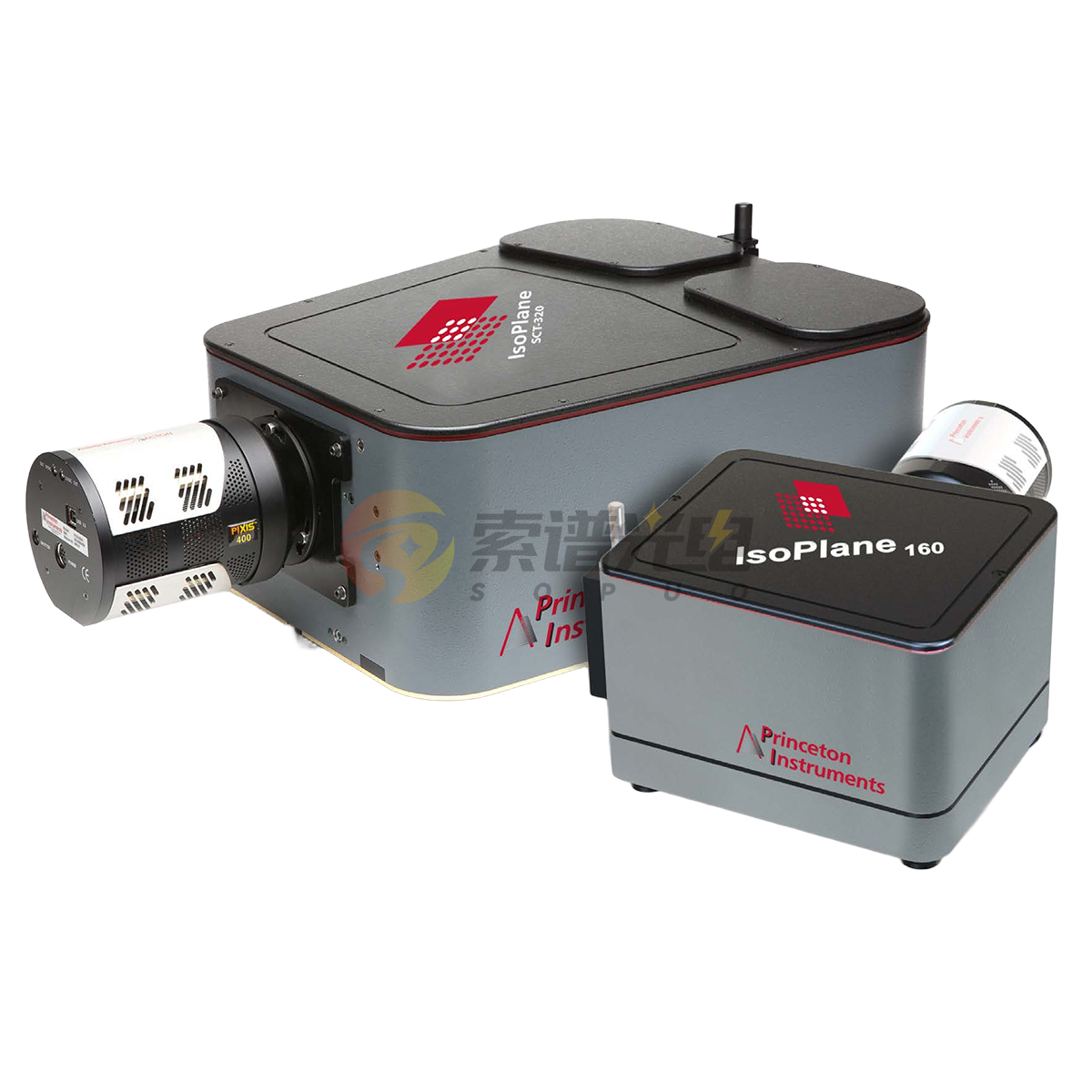

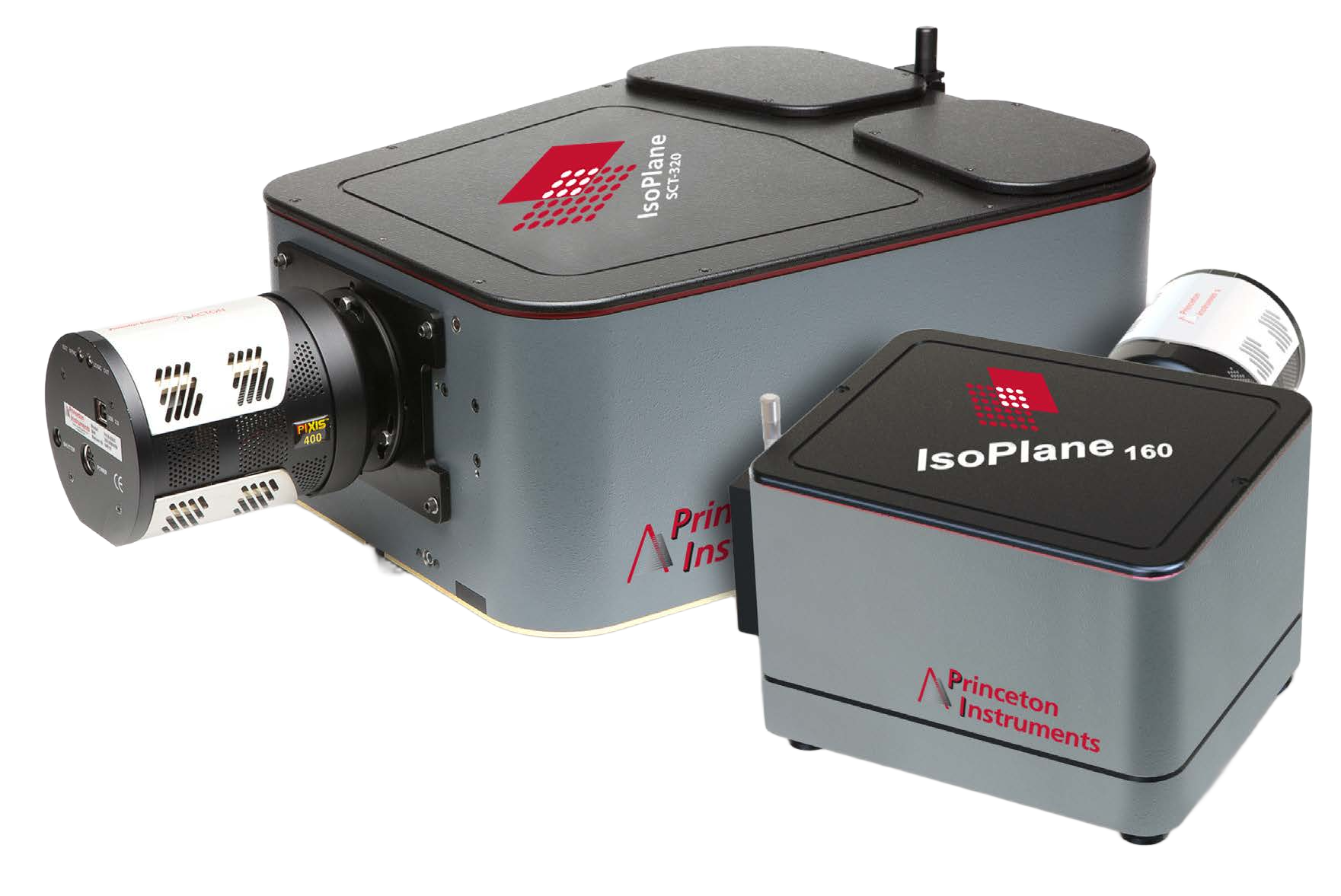

IsoPlane Imaging Spectrographs
WHY ISOPLANE 160
在更小体积内兼顾通光量、分辨率与成像质量
IsoPlane 160 延续 IsoPlane 系列的成像光路理念，通过像差校正与三光栅平台，在紧凑机身中实现覆盖宽焦平面的稳定光谱线型和高有效信噪比。
01
轻量紧凑平台
约 6.8 kg 机身与紧凑外形，便于显微光谱、OEM 集成和实验台空间受限场景。
02
f/3.88 高通光量
更快的光学系统有助于收集弱信号，适合荧光、PL、拉曼及短曝光成像测量。
03
宽焦平面成像
在 27 mm 宽焦平面上维持高空间与光谱分辨率，适合多轨和多通道光纤。
PRODUCT POSITIONING
紧凑型无像差成像平台
IsoPlane 160 面向需要高通光量、宽焦平面成像与灵活光栅配置，同时又对设备体积和重量敏感的科研与系统集成应用。
COMPACT PLATFORM
轻量化结构
更小占地和更低重量，适合显微镜、光纤输入以及自动化光谱系统。
整机重量6.8 kg
光栅尺寸40 × 40 mm
更适合
显微光谱OEM 集成多通道光纤紧凑实验台
SPECTRAL PERFORMANCE
光谱与扫描性能
在 1200 g/mm 光栅条件下，为宽焦平面 CCD 测量提供稳定分辨率和扫描复现性。
CCD 光谱分辨率≤0.16 nm
扫描步进0.005 nm
核心配置
三光栅塔台0–1400 nm 扫描IntelliCal 校准USB / RS-232
IMAGING PERFORMANCE
面向多通道与显微场景的高质量光谱成像
紧凑结构并未牺牲焦平面成像能力，可将狭缝、光纤阵列及二维目标稳定重成像至科学级探测器。
宽焦平面
27 × 14 mm
近零非点像差
边缘线型更稳定
三光栅平台
灵活覆盖不同波段
灵活探测器
CCD / EMCCD / sCMOS
APPLICATIONS
典型应用方向
拉曼光谱
适用于弱信号拉曼、显微拉曼与多通道采集。
荧光与 PL
f/3.88 光学系统有助于提升弱发光测量效率。
多通道光纤
宽焦平面适合光纤阵列、多轨与多点光谱。
显微与 LIBS
适合显微光谱、LIBS、生物成像等集成系统。
TECHNICAL SPECIFICATIONS
主要技术参数
手机端可横向滑动查看完整表格
| 参数 | IsoPlane 160 |
|---|---|
| 焦距 | 203 mm |
| 孔径比 | f/3.88 |
| 有效焦平面 | 27 × 14 mm |
| PMT 光谱分辨率 | 0.13 nm |
| CCD 光谱分辨率 | ≤0.16 nm，覆盖 27 mm 宽焦平面 |
| ResXtreme CCD 分辨率 | ≤0.07 nm（典型值） |
| 逆线色散 | 3.61 nm/mm |
| 机械扫描范围 | 0–1400 nm |
| 扫描步进 | 0.005 nm/step |
| 波长精度 | ±0.2 nm；使用 IntelliCal 可达 0.02 nm |
| 波长复现性 | ±0.025 nm |
| 光栅平台 | 可更换三光栅塔台，最多支持 3 个塔台 |
| 光栅尺寸 | 40 × 40 mm |
| 非点像差 | Near Zero（近零） |
| 入射狭缝 | 手动可调 10 μm–3 mm；可选电动或运动学接口 |
| 光轴高度 | 127–149 mm 可调 |
| 外形尺寸 | 299.7 × 248.9 × 218.4 mm |
| 重量 | 6.8 kg |
| 控制接口 | USB 2.0 / RS-232 |
注：分辨率数据对应 1200 g/mm 光栅条件；具体性能与光栅、狭缝、波段及探测器配置有关。
CONFIGURATION
探测器、光栅与附件按应用配置
可根据波段、分辨率、灵敏度与成像需求组合 CCD、EMCCD、sCMOS、光栅、狭缝及光纤输入附件。
