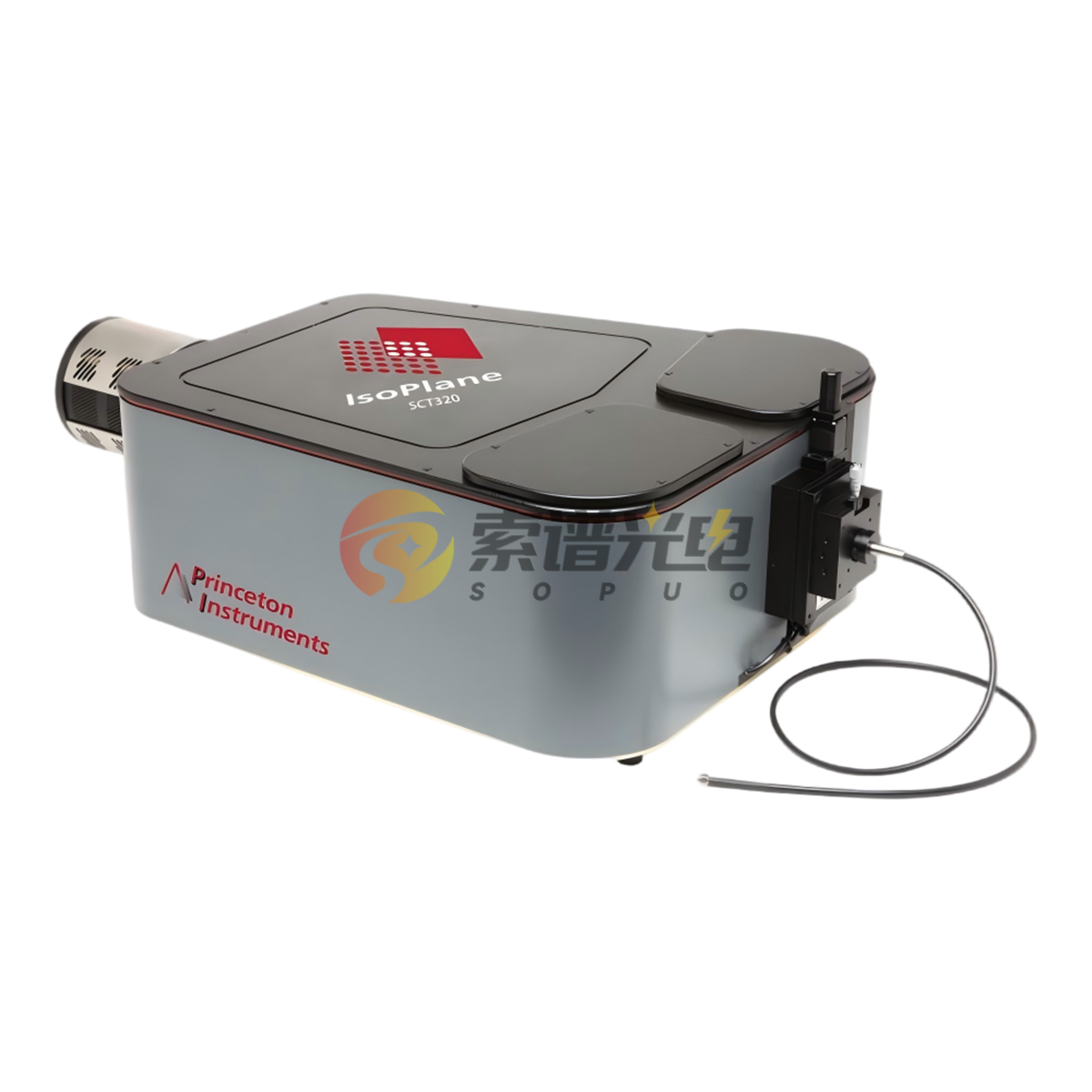

IsoPlane Imaging Spectrographs
WHY ISOPLANE
在同一光学平台兼顾分辨率、通光量与二维成像质量
专有成像光路显著降低高阶像差，在整个焦平面维持稳定线型与清晰聚焦，减少相邻通道串扰并提升弱光测量信噪比。
01
零非点像差成像
从焦平面中心到边缘保持清晰聚焦，适合多光纤、多轨及高光谱成像。
02
更高有效信噪比
将光能集中至更少像素，降低暗噪声参与积分，改善弱光样品测量。
03
AccuDrive 精密扫描
自动识别塔台和光栅，支持 0.002 nm 驱动步进与稳定波长复现。
MODEL SELECTION

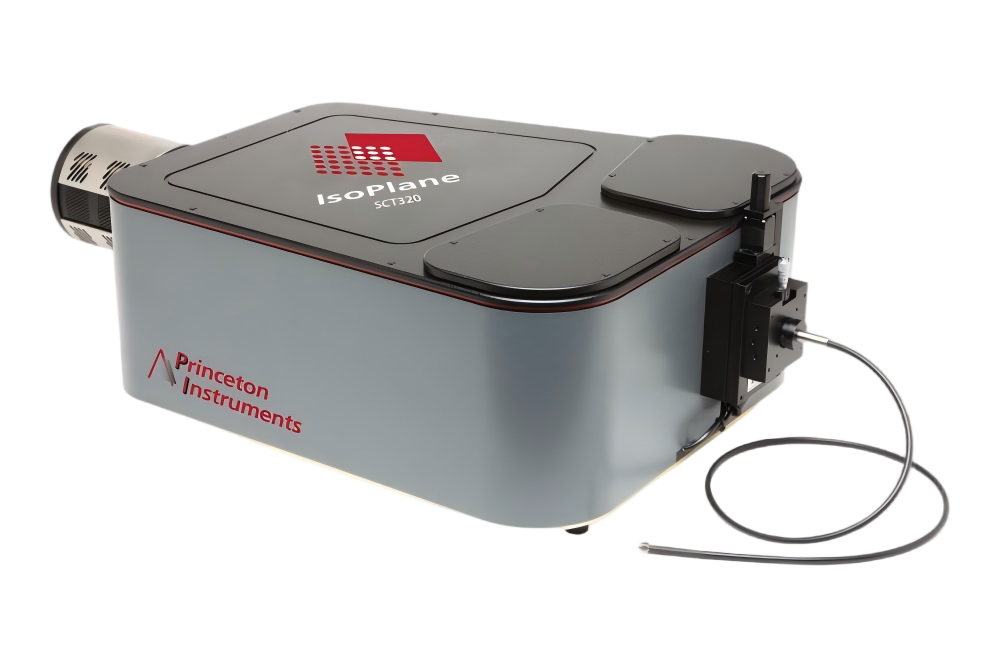

IsoPlane 320 与 320A 如何选择
两款型号具有相同的焦距、孔径、焦平面和扫描平台，320A 重点提升光谱分辨率与二维成像 MTF。
THE ORIGINAL DESIGN
IsoPlane 320
覆盖常规与高端拉曼、荧光、PL、吸收及显微光谱场景。
CCD 光谱分辨率0.08 nm
中心 MTF≥15 lp/mm
更适合
常规与高端拉曼荧光 / PL多通道光纤显微光谱
THE UPGRADED PERFORMANCE
IsoPlane 320A
面向更高光谱分辨率与更强二维成像 MTF 的升级型号。
CCD 光谱分辨率≤0.04 nm
中心 MTF≥20 lp/mm
更适合
高分辨拉曼低发光样品窄线宽激发高精二维成像
IMAGING PERFORMANCE
不仅是高分辨光谱仪，也是高质量二维成像平台
通过校正像差的光路设计，将狭缝、光纤阵列和二维目标更真实地重成像至探测器焦平面。
大面积焦平面
27 × 22 mm
多通道兼容
光纤阵列 / 多轨
稳定线型
焦平面边缘仍清晰
灵活探测器
CCD / EMCCD / sCMOS
APPLICATIONS
典型应用方向
拉曼光谱
弱信号、高分辨和多通道拉曼检测。
荧光与 PL
提升暗噪声受限测量的有效信噪比。
多通道光纤
减少相邻通道串扰与边缘离焦。
二维光谱成像
兼容大面积 CCD / sCMOS 焦平面。
TECHNICAL SPECIFICATIONS
主要技术参数
手机端可横向滑动查看完整表格
| 参数 | IsoPlane 320 | IsoPlane 320A |
|---|---|---|
| 焦距 | 320 mm | 320 mm |
| 孔径比 | f/4.6 | f/4.6 |
| 有效焦平面 | 27 × 22 mm | 27 × 22 mm |
| CCD 光谱分辨率 | 0.08 nm | ≤0.04 nm |
| 中心 MTF | ≥15 lp/mm | ≥20 lp/mm |
| 光栅平台 | 三光栅可更换塔台 | 三光栅可更换塔台 |
| 扫描驱动 | AccuDrive，0.002 nm 步进 | AccuDrive，0.002 nm 步进 |
| 控制接口 | USB / RS-232 | USB / RS-232 |
CONFIGURATION
探测器、光栅与附件按应用配置
可根据波段、分辨率、灵敏度与二维成像需求组合 CCD、EMCCD、sCMOS、光栅及输入输出附件。
