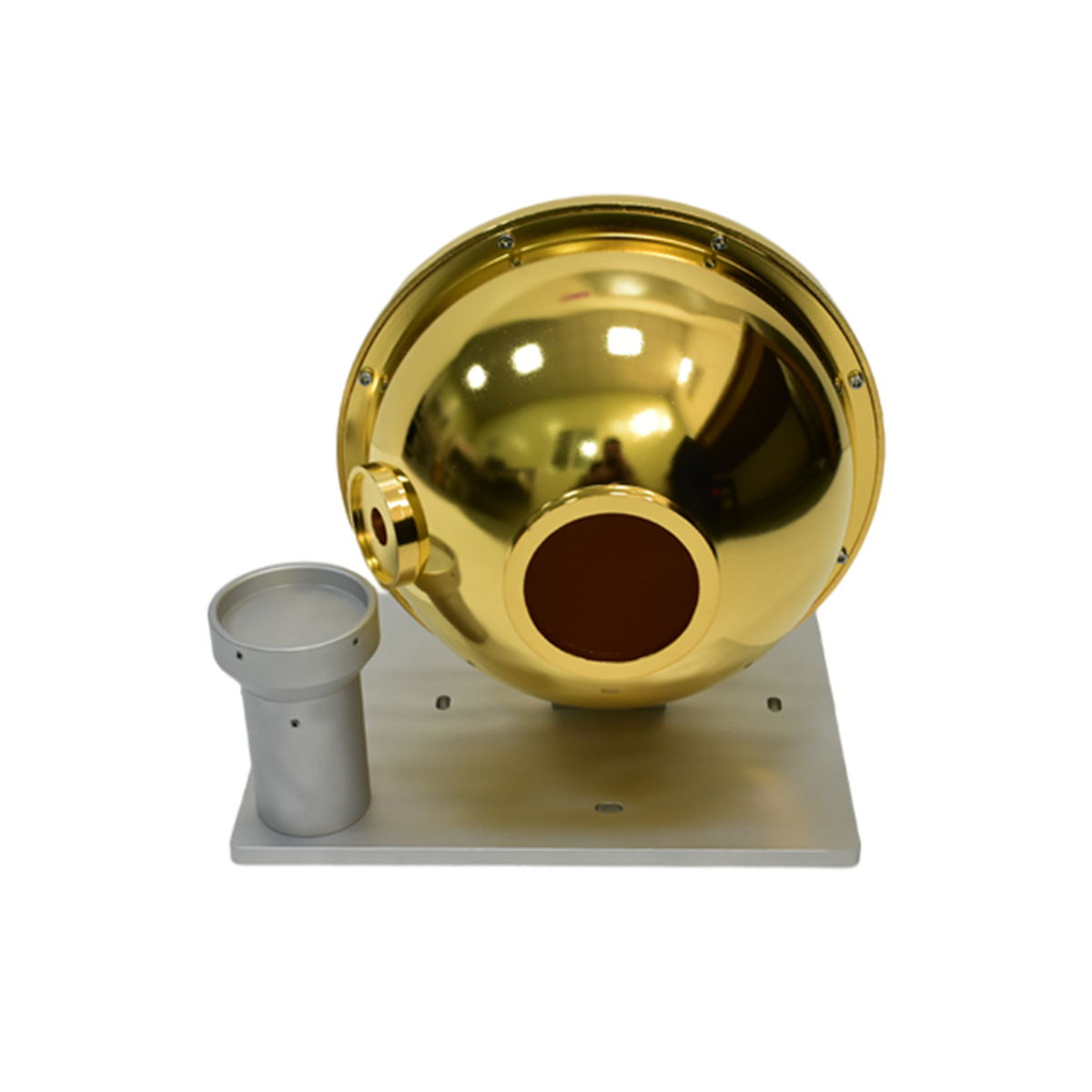

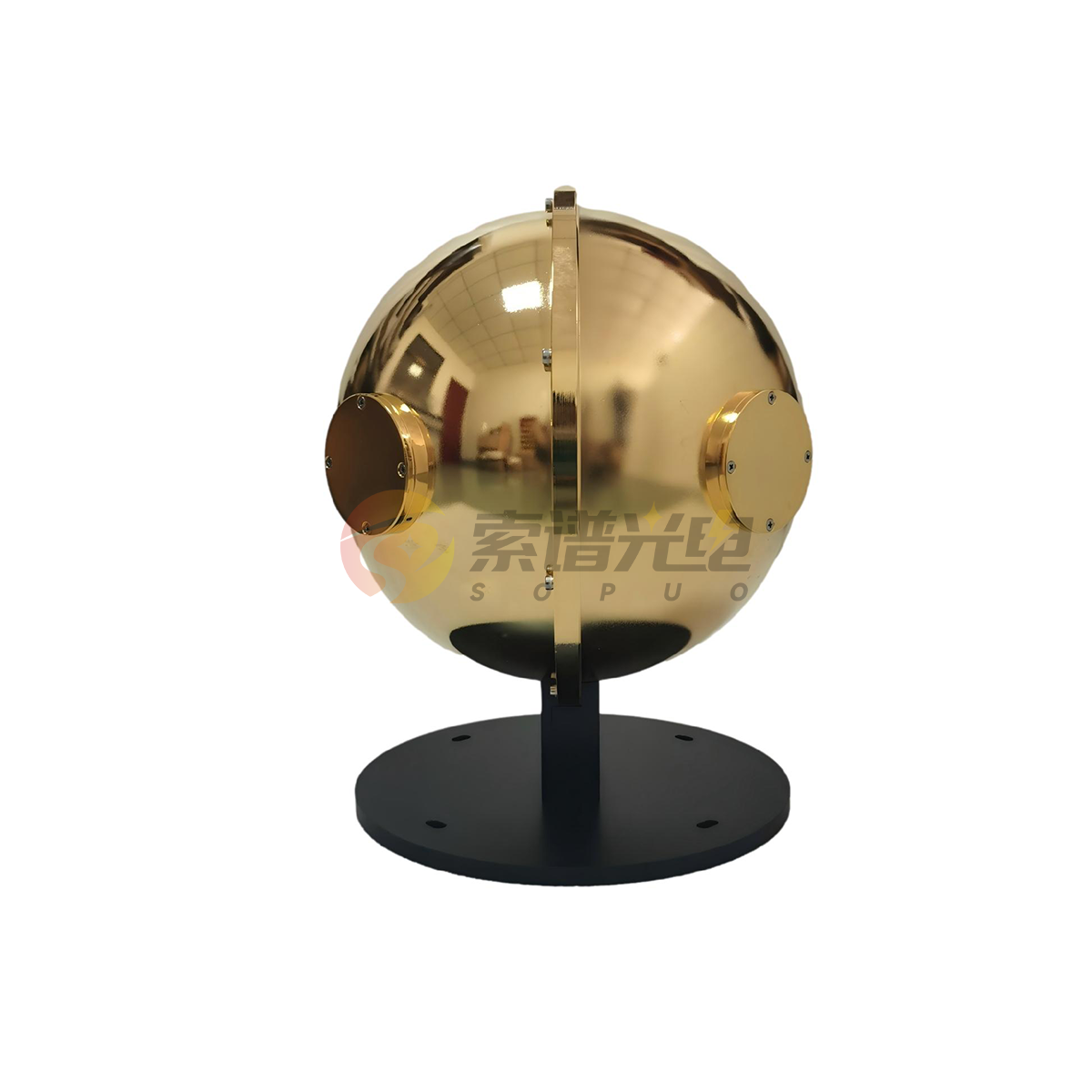

红外镀金积分球

Infrared Gold-plated Integrating Sphere

采用铝或铜作为基底，内壁经特殊镀金处理，在近红外和中红外（NIR/MIR）波段反射率可达 95% 以上，功率处理能力高达 5kW (CW)，适用于高功率红外光学测量。

≥94%

镀金涂层反射率

5kW/cm

功率密度(水冷)

1-16μm

适用波段范围

核心优势

卓越的红外光学性能

金层在近红外和中红外波段具有极高的反射率，可高达 95% 以上，使红外光线能够高效反射，最大限度减少光线的吸收和损失。

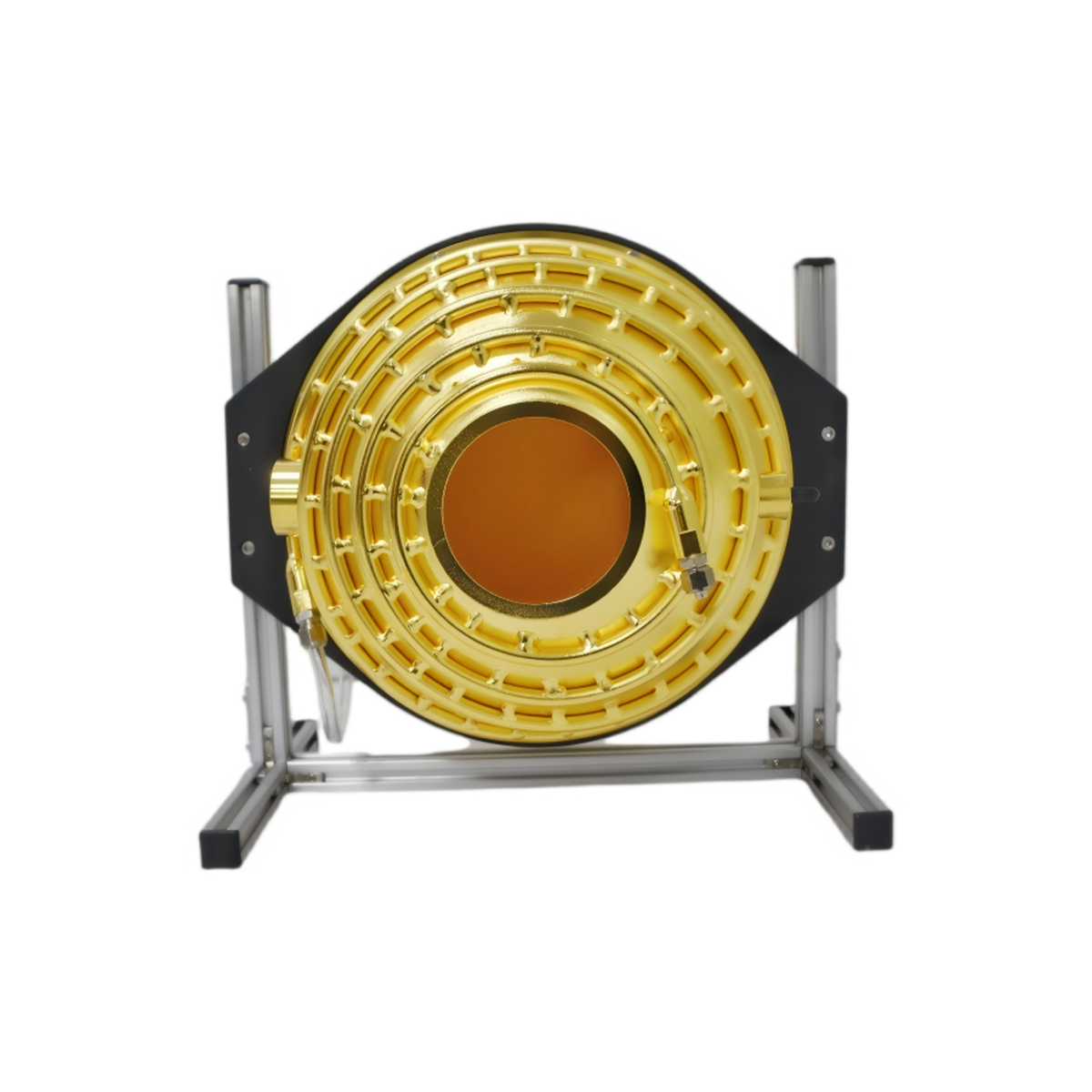

相比聚四氟乙烯涂层，镀金涂层具有更高的损伤阈值，功率处理能力可达 5kW (CW)，功率密度达 5kW/cm²，支持水冷散热。

提供学镀金涂层和真空镀金涂层两种工艺选择，适应不同精度和应用场景的需求，确保红外光场的高品质输出。

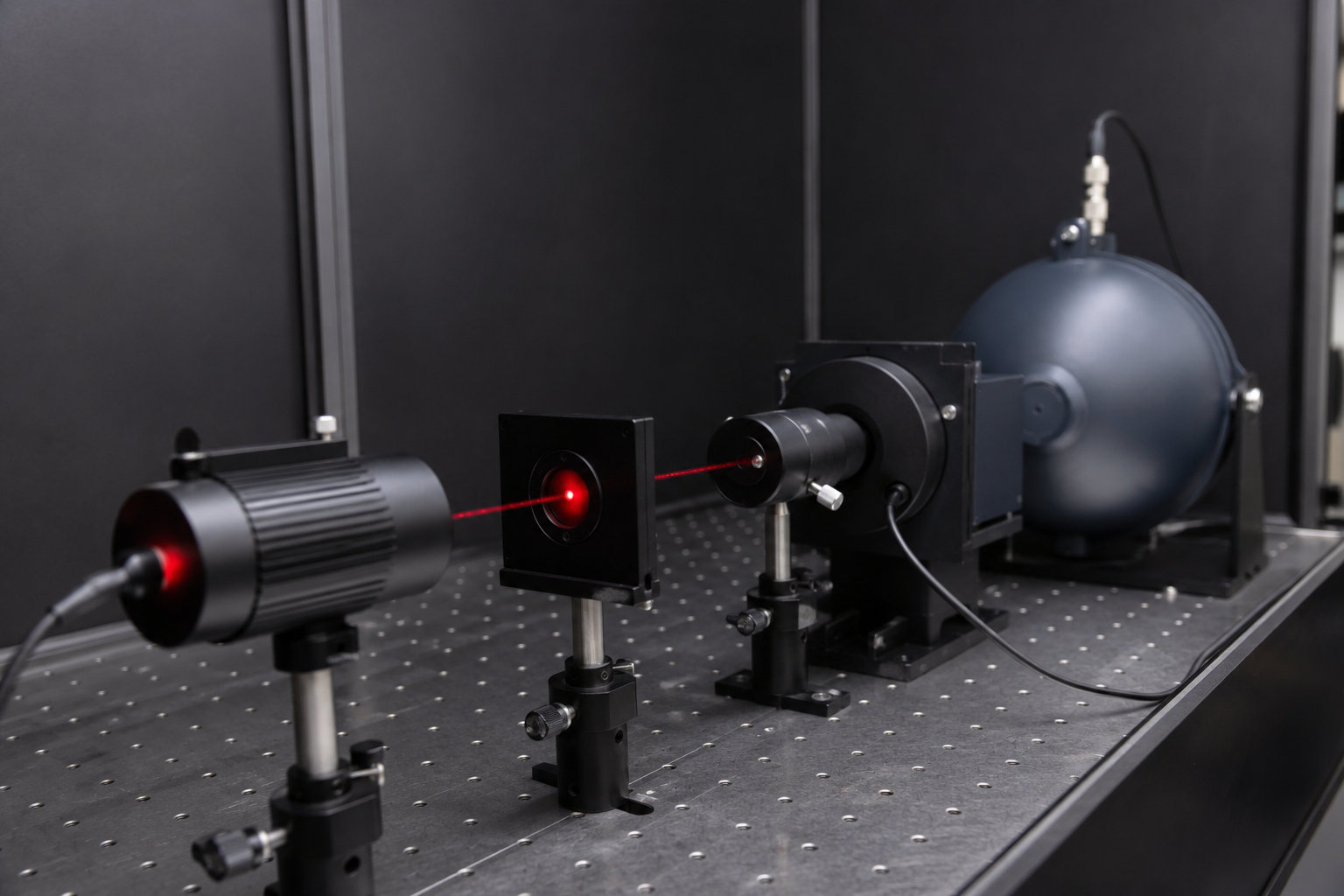

🔬 红外光源测量与校准

准确测量红外激光器、红外发光二极管等的光通量、辐射功率、光谱特性等关键参数

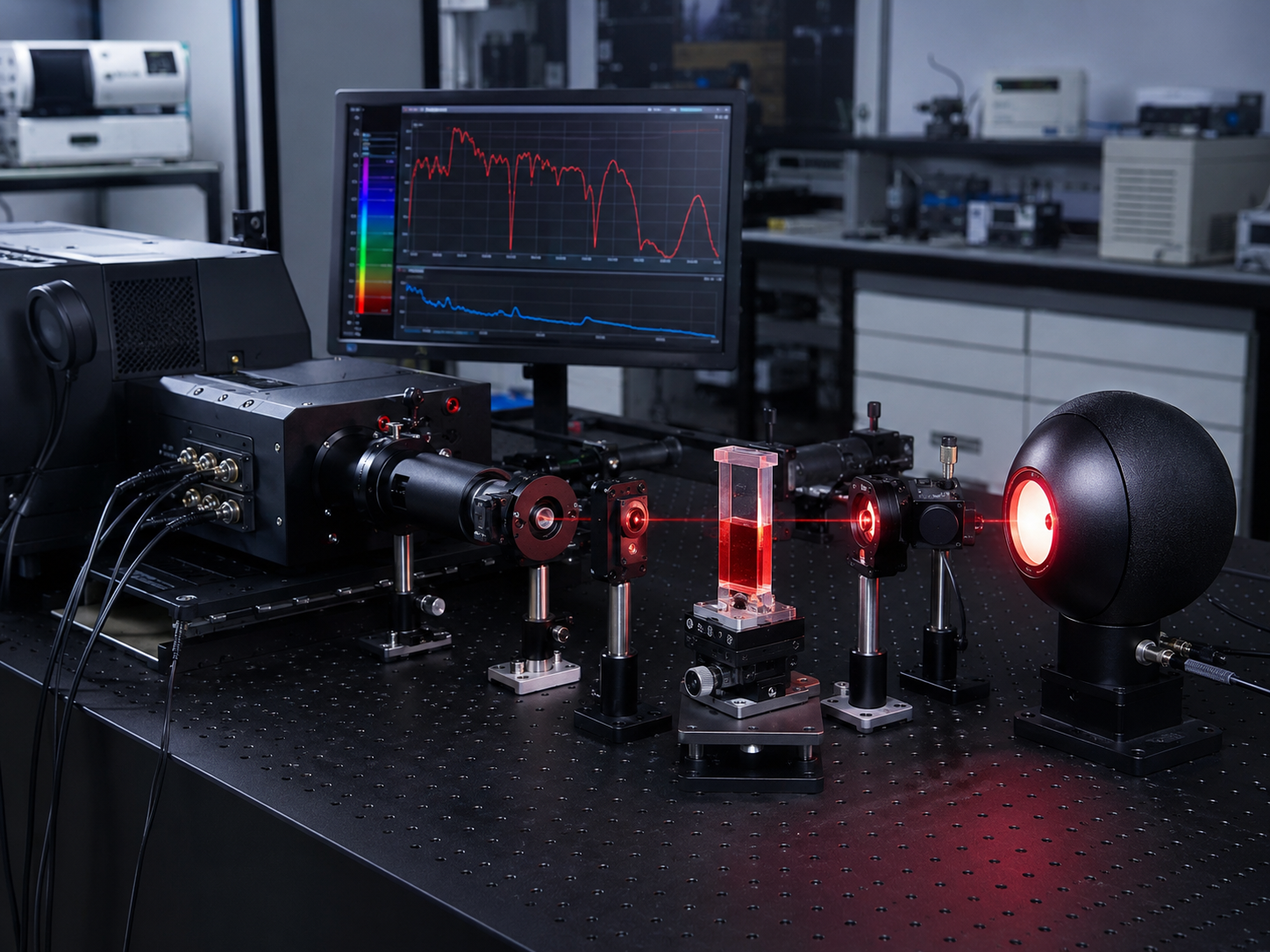

📊 红外光谱分析

与光谱仪配合，提供均匀的红外背景光，提高光谱分析的准确性和重复性，适用于复杂样品分析

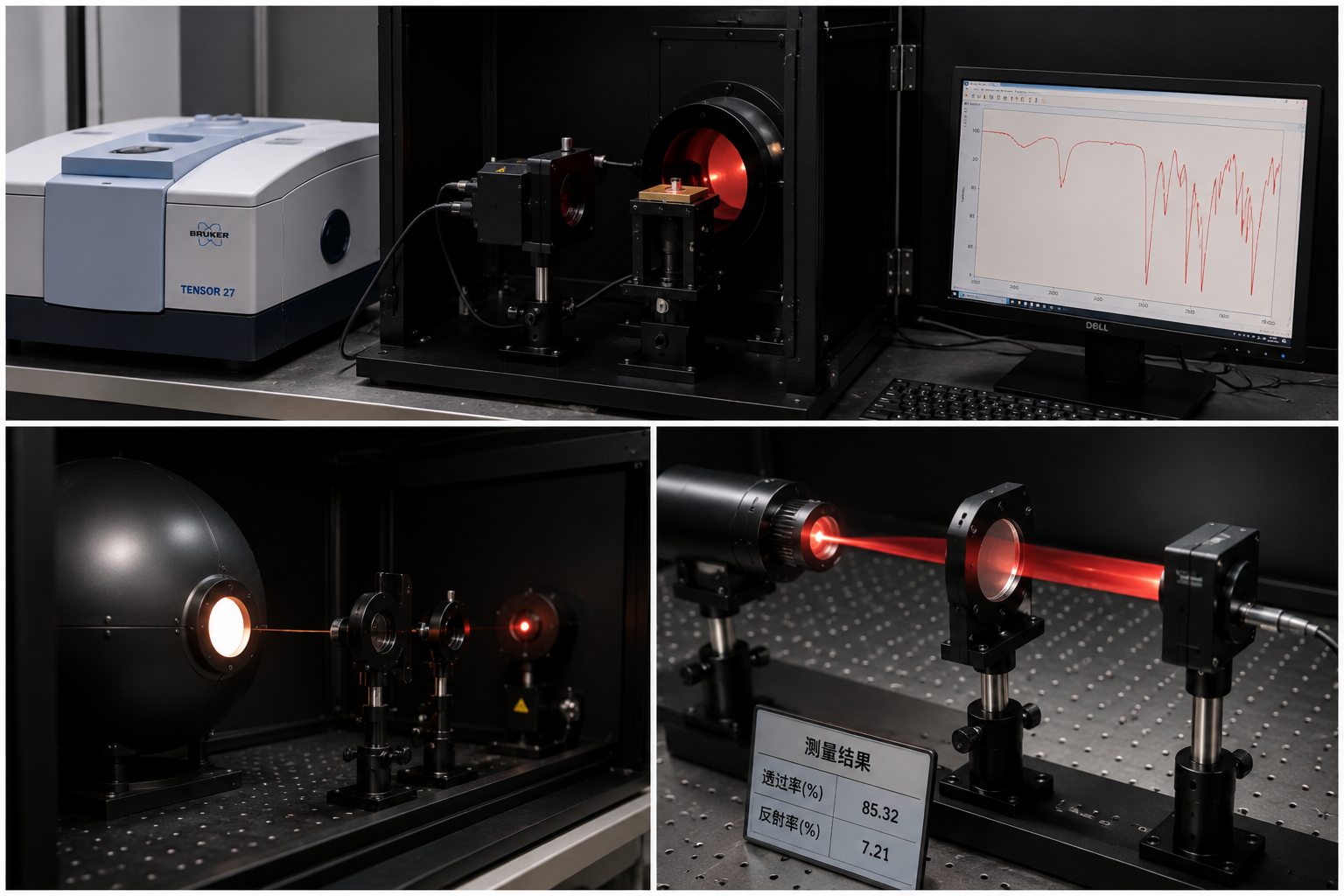

🔍 红外光学元件检测

检测透镜、反射镜、滤光片等光学元件在红外波段的透过率、反射率等参数，消除外界环境干扰

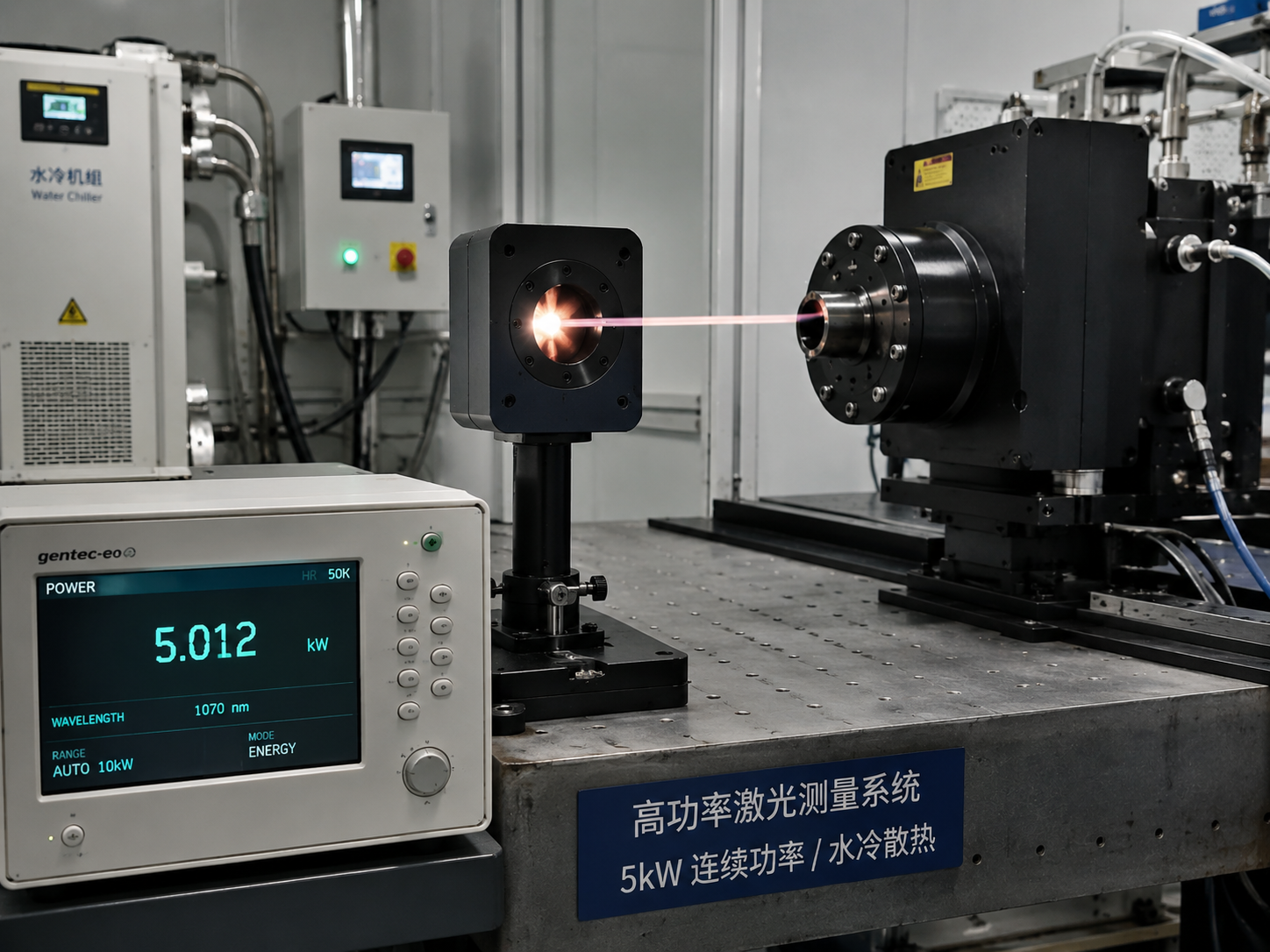

⚡ 高功率激光测量

支持高达 5kW 连续功率的激光功率测量，配备水冷散热系统，保障高功率场景下的安全稳定运行

产品规格

支持单件、不同规格、结构、参数定制

LDJ 系列 — 镀金涂层 · 反射率 ≥94% · 1-16μm

型号	规格	涂层	反射率	适用波段	散热方式	功率密度
LDJ-30	30mm	镀金涂层 / 真空镀金涂层	≥94%	1μm - 16μm	自然冷却	2kW/cm (风冷状态)
LDJ-50	50mm
LDJ-3.3IN	83.82mm
LDJ-100	100mm				水冷 / 风冷	5kW/cm (水冷状态)
LDJ-150	150mm
LDJ-200	200mm
LDJ-300	300mm

可选附件

SMA905接口

FC接口

光学支架

探测器连接件

水冷系统

应用领域

半导体芯片封装检测

红外波段芯片封装质量检测

红外探测器检测

红外探测器响应率与均匀性测试

激光功率定标

高功率红外激光器精密标定

远红外波段检测

中远红外光谱特性精密测量

以上尺寸均为标准产品，支持单件、不同规格、结构、参数定制
