Coherent OBIS CORE LS

MINIATURIZED OEM LASER MODULE

技术参数典型应用

488–594 nm · 20–200 mW · OEM Life Science

微型化生命科学 OEM
连续激光模块平台

OBIS CORE LS 系列是面向生命科学仪器 OEM 设计的微型化连续激光模块，继承 OBIS LS 的 OPSL 技术核心，兼具优秀光束质量、低热耗、紧凑尺寸和成熟可靠性，可为多波长集成系统提供低风险、高一致性的激发光源方案。

查看核心参数型号与功率

200 mW

最高输出功率

52 mm

激光头长度

TEM00

优质空间模式

微型化集成

52 × 27 × 13 mm 激光头与 115 × 33 × 16 mm 控制器，适合多通道紧凑型 OEM 系统布局。

完美光束质量

TEM00、M² ≤ 1.1、束径 0.7 ±0.05 mm、发散角 <1.2 mrad，适用于精密聚焦与激发。

低热耗与低风险

激光头典型热耗 2–4 W，控制器典型热耗 3–5 W，适合低热负载生命科学仪器集成。

多波长 OEM 平台

覆盖 488 / 505 / 514 / 532 / 552 / 561 / 594 nm，方便多色荧光与生命科学平台统一集成。

Model Options

波长型号与输出功率配置

OBIS CORE 488LS / 505LS / 514LS / 532LS / 552LS / 561LS / 594LS

488LS

488 nm

输出功率：20 / 60 / 80 / 100 / 150 / 200 mW

505LS

505 nm

输出功率：30 / 100 / 150 mW

514LS

514 nm

输出功率：20 / 100 / 150 mW

532LS

532 nm

输出功率：20 / 50 / 80 / 100 / 150 / 200 mW

552LS

552 nm

输出功率：20 / 60 / 80 / 100 / 150 mW

561LS

561 nm

输出功率：20 / 50 / 80 / 100 / 150 / 200 mW

594LS

594 nm

输出功率：20 / 60 / 100 mW

Specifications

核心技术参数与系统要求

OBIS CORE LS 系列

参数项目	规格说明
波长与型号	488 / 505 / 514 / 532 / 552 / 561 / 594 nm，所有 CORE LS 版本波长公差 ±2 nm
输出功率	20 mW 至 200 mW，不同波长提供对应功率档位，适合多种生命科学集成平台
空间模式 / 光束质量	TEM00；M² ≤ 1.1；光束不对称度 ≤1:1.1
束径 / 发散角	1/e² 束径 0.7 ±0.05 mm；全角发散角 <1.2 mrad
指向稳定性	预热后 2 小时、±3°C 条件下 <30 µrad；温漂指向稳定性 <5 µrad/°C
噪声 / 稳定性	RMS 噪声 ≤0.25%（20 Hz–20 MHz）；峰峰噪声 <1%（20 Hz–20 kHz）；8 小时长期功率稳定性 <2%
偏振	最小偏振比 100:1；垂直偏振 ±5°
预热时间	冷启动典型 3 分钟
驱动模式	CW、模拟调制、数字调制、计算机控制
数字调制	最大带宽 1 kHz；上升时间 <1 ms；下降时间 <100 µs；消光比为 on/no emission
模拟调制	最大带宽 1 kHz；上升时间 <1 ms；下降时间 <1 µs；动态功率范围 20%–110%
静态对准公差	参考基准光束位置 <0.5 mm；光束角度 <2.5 mrad；出光窗处束腰位置 ±215 mm
激光安全等级	Class 3B
功耗	典型 5–8 W，最大 12 W
热设计	激光头基板最高 40°C；控制器基板最高 55°C；激光头热耗典型 2–4 W、最大 5 W；控制器热耗典型 3–5 W、最大 6 W
环境要求	工作环境 15–40°C；存储环境 -20 至 +60°C；6 ms 冲击耐受 30 g；非冷凝；激光头基板温度需维持 ≤40°C
供电 / 尺寸 / 重量	工作电压 12 ±2 VDC；激光头 52 × 27 × 13 mm，22 g；CORE LS 控制器 115 × 33 × 16 mm，81 g；激光头至控制器线缆长度可选 150 / 300 / 500 mm

Utility & Mechanical

产品图、尺寸与集成要求

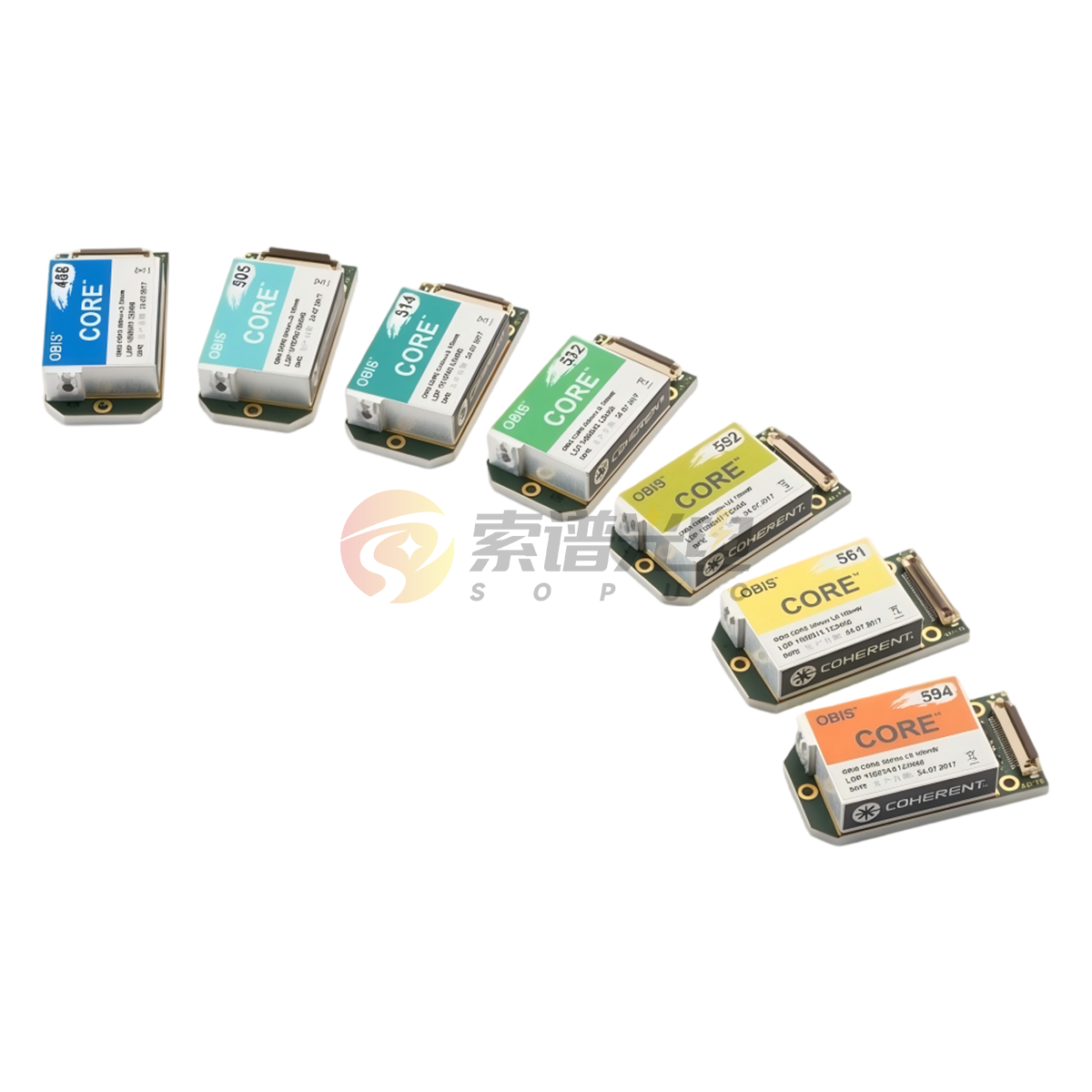

Product

OBIS CORE LS 产品图

Micro OEM Laser Module

官方产品图，适合在生命科学仪器、显微平台与多波长集成系统中部署。

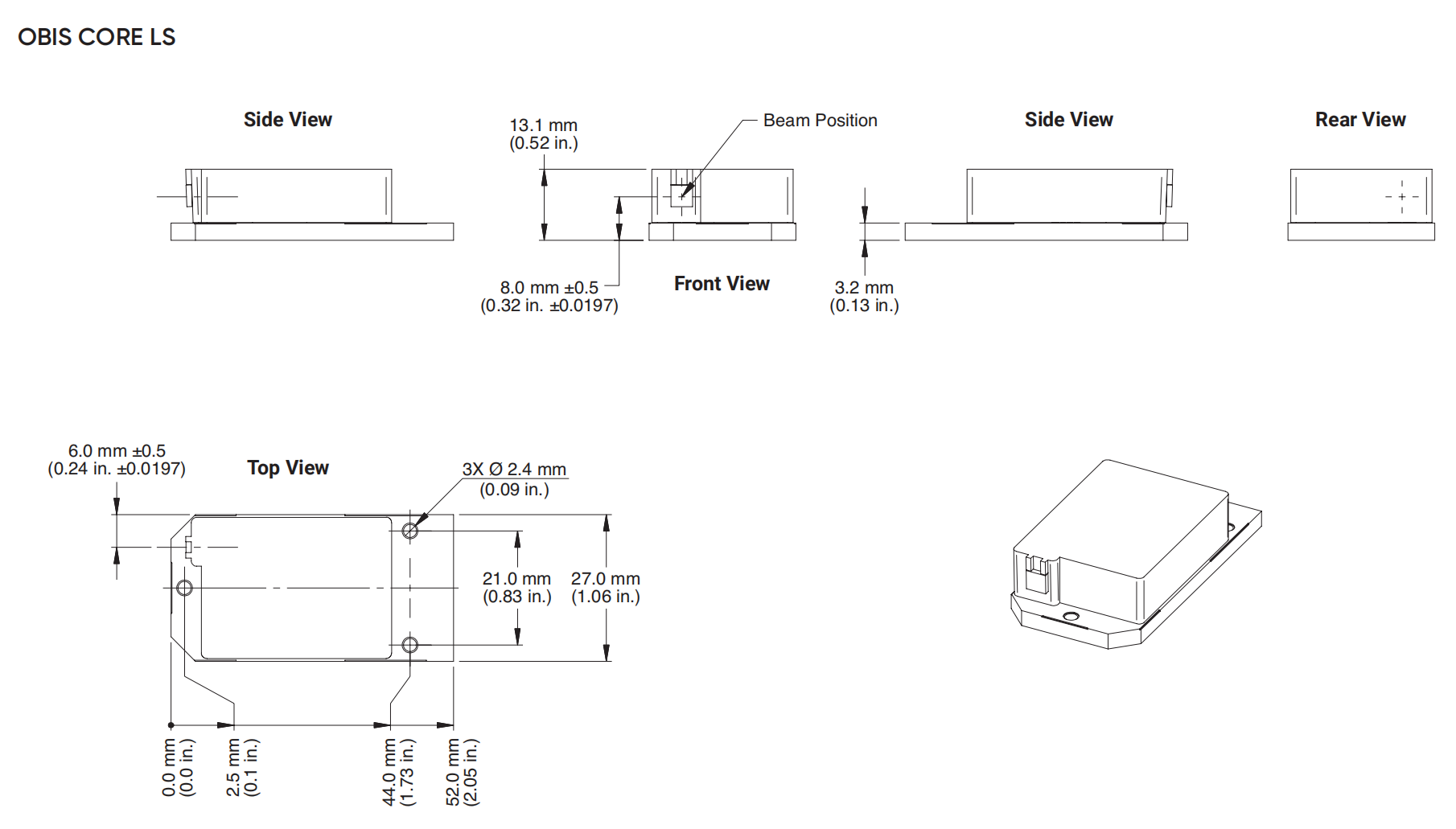

Mechanical

激光头机械尺寸

52 × 27 × 13 mm，22 g

微型激光头适合多通道并排安装，出光位置与参考基准固定，便于 OEM 光机结构设计。

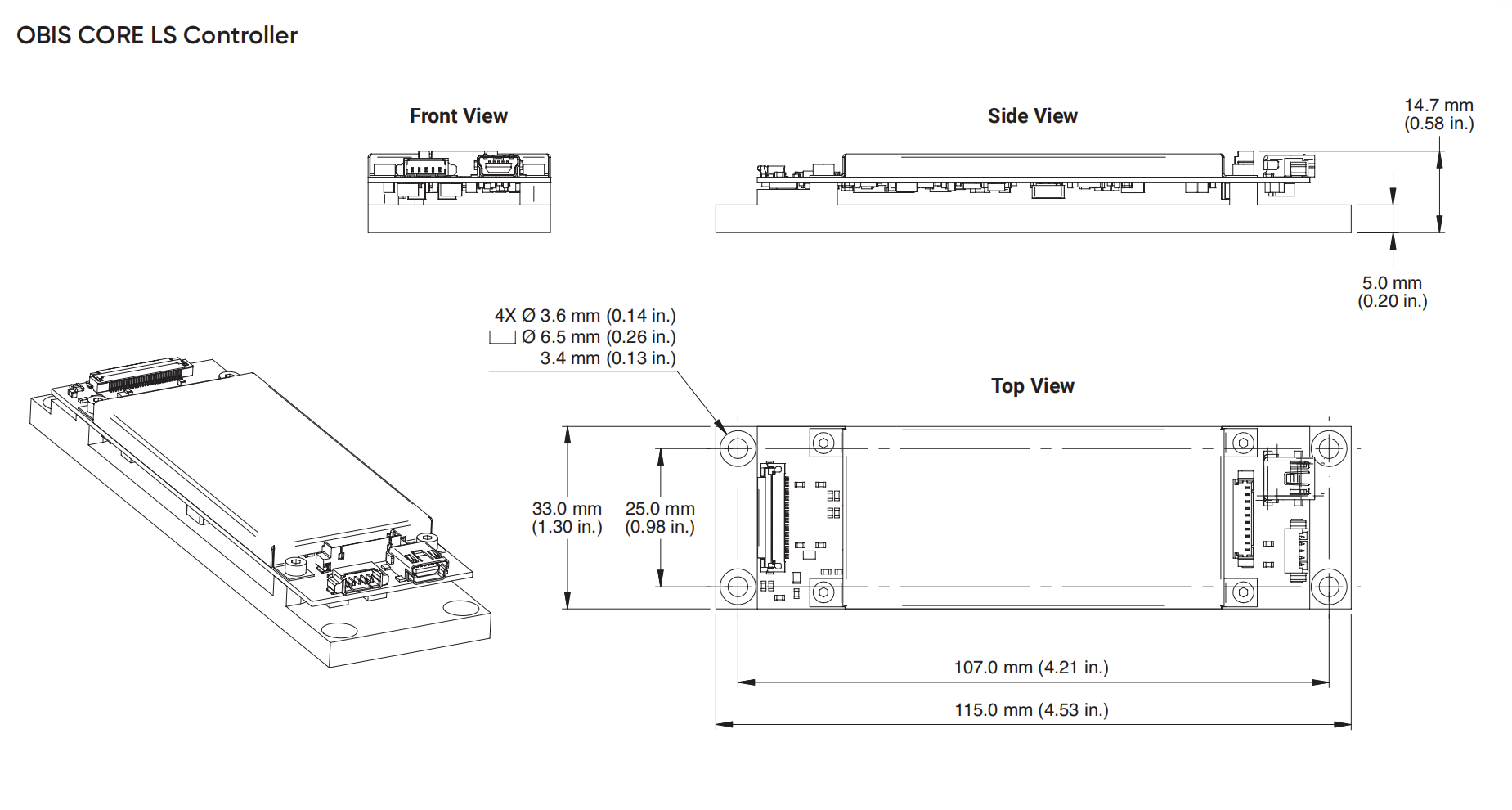

Controller

控制器与供电要求

12 ±2 VDC · 典型功耗 5–8 W

控制器重量 81 g，支持模拟 / 数字调制与计算机控制，适合轻量级 OEM 集成平台。

Application

典型应用场景

面向生命科学 OEM 仪器系统，适用于多色荧光激发、显微成像、流式分析、生物测序和医疗成像等场景。

共聚焦显微

适用于多色荧光显微、共聚焦成像与生命科学检测中对光束质量和稳定性要求高的场景。

DNA 测序

适合 DNA 测序、荧光分析和相关生物检测设备，为多波长激发提供稳定小型光源模块。

流式细胞术

适合流式细胞分析与荧光检测系统，为多色流式平台提供稳定低噪声连续激光输出。

医疗成像与仪器

用于医疗成像、诊断仪器与生命科学仪器模组集成，兼顾可靠性、体积与热设计约束。Coherent OBIS CORE LS Series

488–594 nm · up to 200 mW · TEM00 · Compact OEM Module · Life Science Integration
