Coherent AVIA LX 系列紫外纳秒激光器

Coherent AVIA LX 系列激光器 - 索谱光电Nanosecond DPSS LaserCoherent AVIA LX 系列纳秒 DPSS 激光器
Description
Coherent AVIA LX 系列激光器 - 索谱光电
Nanosecond DPSS Laser

Coherent AVIA LX 系列纳秒 DPSS 激光器

AVIA LX 是面向精密微加工与高速封装打标场景的固体 Q 开关纳秒激光平台，覆盖 355 nm 紫外与 532 nm 绿光输出，兼顾高脉冲能量、可调重复频率、紧凑体积与长期稳定运行能力，适合 PCB / FPC 钻孔切割、先进封装、晶圆划片、玻璃钻孔及高速标记等工艺。
355 nm / 532 nm
最高 40 W
最高 1000 μJ
单次至 300 kHz
M² < 1.2 / 1.3
Pulse Energy
1000 μJ
532 nm 机型支持更高单脉冲能量输出
Power
40 W
覆盖 UV 与 Green 两类高吞吐加工需求
Beam Quality
TEM00
高光束质量，利于精细钻孔、切割与标记
Reliability
PureUV™
主动清洁引擎，延长维护周期并降低停机
Product Image

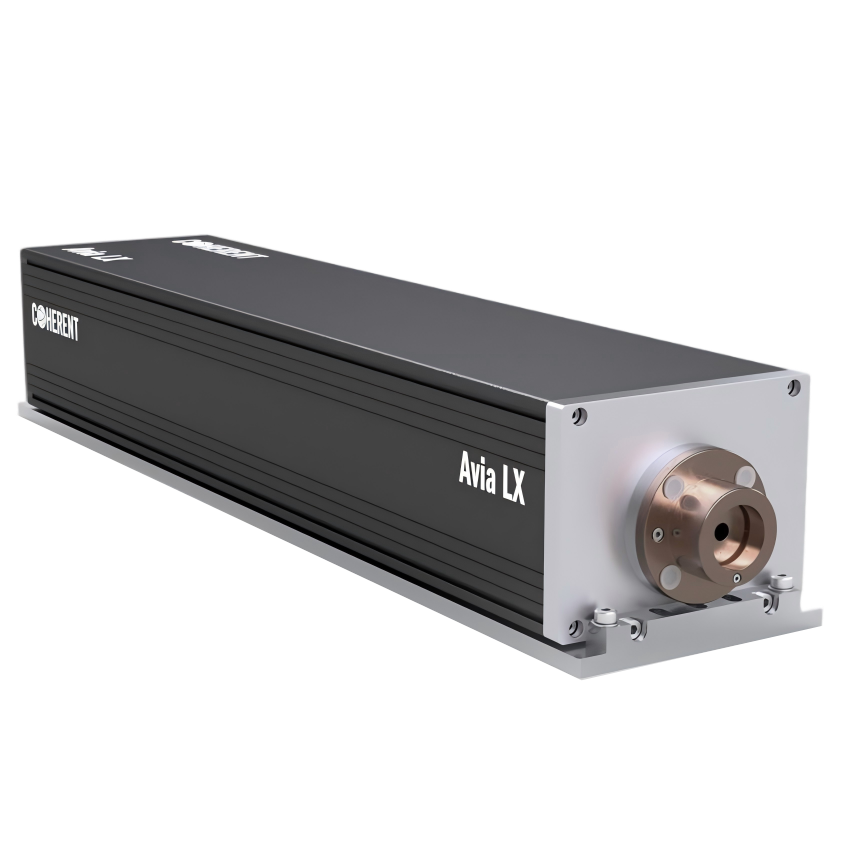

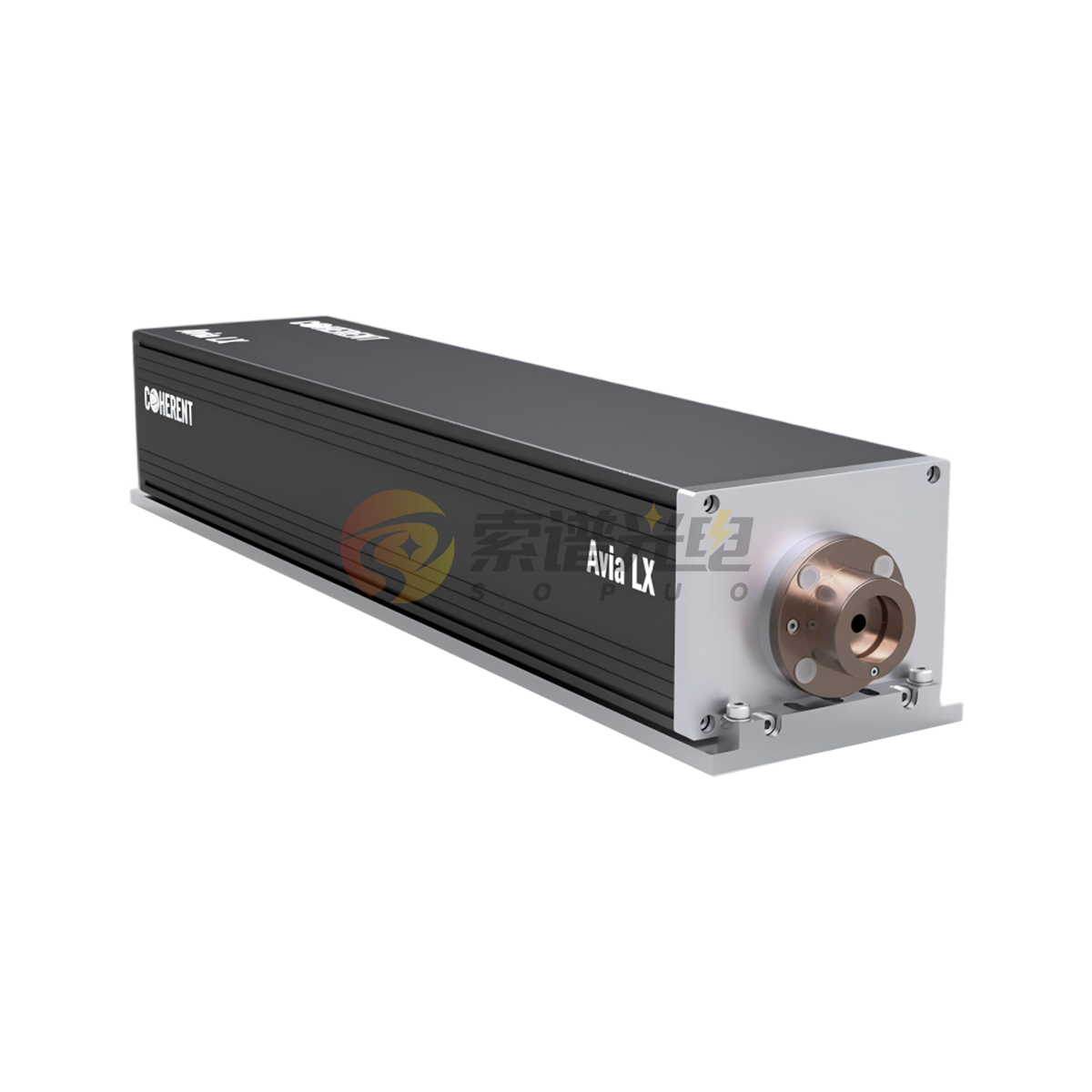

Coherent AVIA LX 系列主图

Coherent AVIA LX 系列
主图预留区
建议替换为设备正视图或实拍图

Architecture
DPSS 纳秒工业平台
采用二极管泵浦固体激光结构与 Q 开关纳秒输出，兼顾高效率、长期可靠性与量产工艺适配性，适合装备集成与连续生产线运行。
Wavelength Options
紫外 / 绿光双覆盖
355 nm 适合 PCB、FPC、玻璃与先进封装微加工；532 nm 适合更高单脉冲能量与高效率标记、划线、切割场景，便于按材料吸收特性选型。
Precision
高光束质量与低热影响
短纳秒脉冲、较高峰值功率与优良光束模式有助于获得更整洁的烧蚀边缘与更小的热影响区，提升微孔、窄缝与精细图形加工一致性。
Integration
易集成与低运维
机头体积紧凑，接口简化，支持 RS-232 / Ethernet / USB 通信，适用于现有振镜平台、自动化治具与高速微加工设备的快速集成。
Model Comparison

型号对比

参数AVIA LX 532-40-40AVIA LX 355-20-100AVIA LX 355-30-60 HE
波长532 nm355 nm355 nm
指定输出功率40 W @ 40 kHz>20 W @ 100 kHz30 W @ 60 kHz
脉冲能量最高 1000 μJ最高 200 μJ最高 500 μJ
重复频率单次至 200 kHz单次至 300 kHz单次至 300 kHz
脉宽<25 ns @ 40 kHz<30 ns @ 100 kHz<25 ns @ 60 kHz
光束直径3.0 mm1.5 mm3.0 mm
空间模式TEM00, M² < 1.2TEM00, M² < 1.3TEM00, M² < 1.2
光束发散角<0.3 mrad<0.5 mrad<0.3 mrad
典型场景高速标记、划线、太阳能电池工艺高频 UV 微加工、先进封装、晶圆工艺高功率 UV 切割、钻孔、微结构加工
Specifications

核心技术参数

空间模式TEM00；M² <1.2（532 / 部分 355 型号），M² <1.3（355-20-100）
偏振特性偏振比 >100:1；偏振方向 Vertical
光束圆度>90%
脉冲能量稳定性RMS <2%
功率稳定性RMS <2%（2 s，over 8 hours）
预热时间冷启动 <20 min；热启动 <5 min
机头重量12.5 kg
通信接口RS-232 / Ethernet / USB
功耗 / 供电整机功耗 <500 W；90–250 VAC 自动量程
Operating Range
工作环境
激光头工作温度：+15 ~ +40°C
存储温度：-20 ~ +60°C
运输温度：-20 ~ +60°C
运输相对湿度：5 ~ 80%
运行特性：非冷凝环境
Applications
典型应用
PCB / FPC 钻孔
柔性材料切割
3D 封装制造
IC 封装修边
晶圆划线与分割
太阳能电池划线
5G LCP 加工
玻璃钻孔
高速打标
Performance Graph

性能图预留区

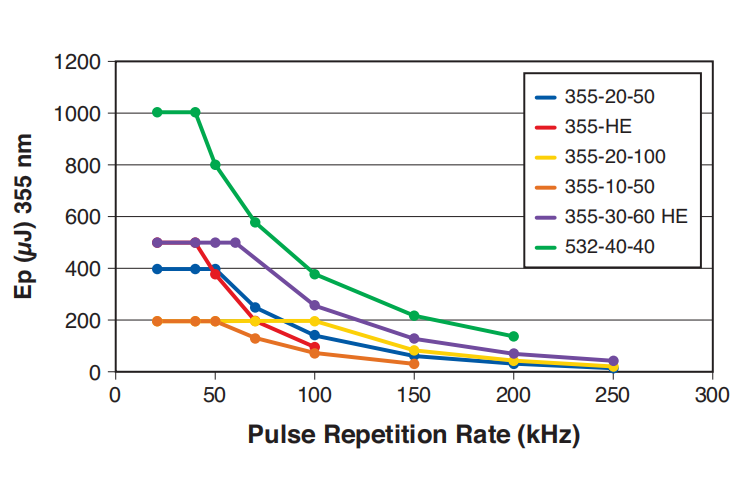

脉冲能量曲线
AVIA LX 脉冲能量曲线
性能图预留区 01
建议放 Pulse Energy vs Repetition Rate
光斑 / 模式图
AVIA LX 光斑模式图
性能图预留区 02
建议放 Beam Profile / Spot 图
加工样例图
AVIA LX 加工样例图
性能图预留区 03
建议放钻孔 / 切割 / 划片效果图
Mechanical Layout

机械尺寸信息

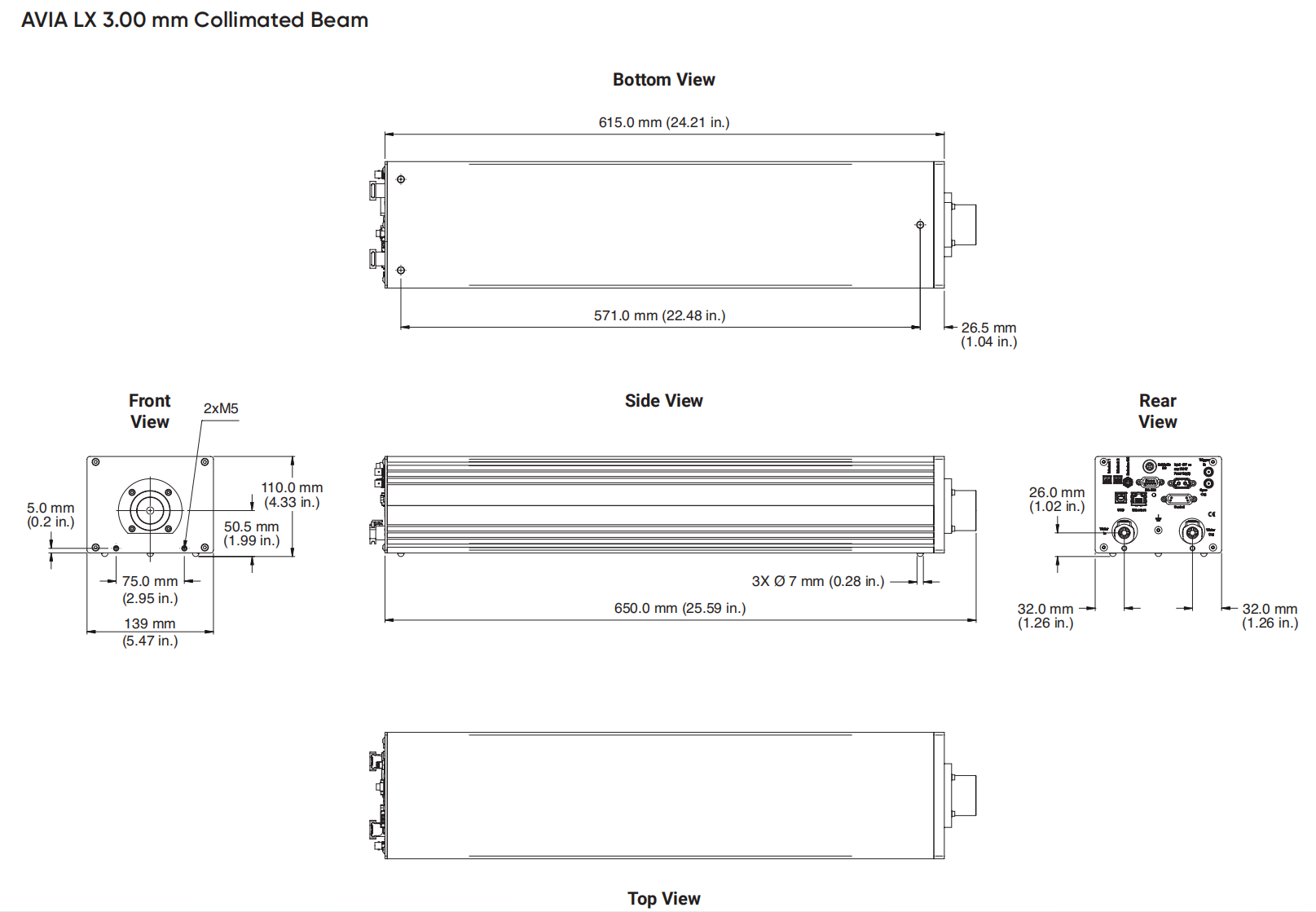

3.0 mm 准直光束机头
长度：650.0 mm
机身基准长度：571.0 mm
高度：110.0 mm
典型出光接口：M30×1
AVIA LX 3.0 mm Beam 机械尺寸图
尺寸图预留区 01
建议放 3.0 mm beam head 图

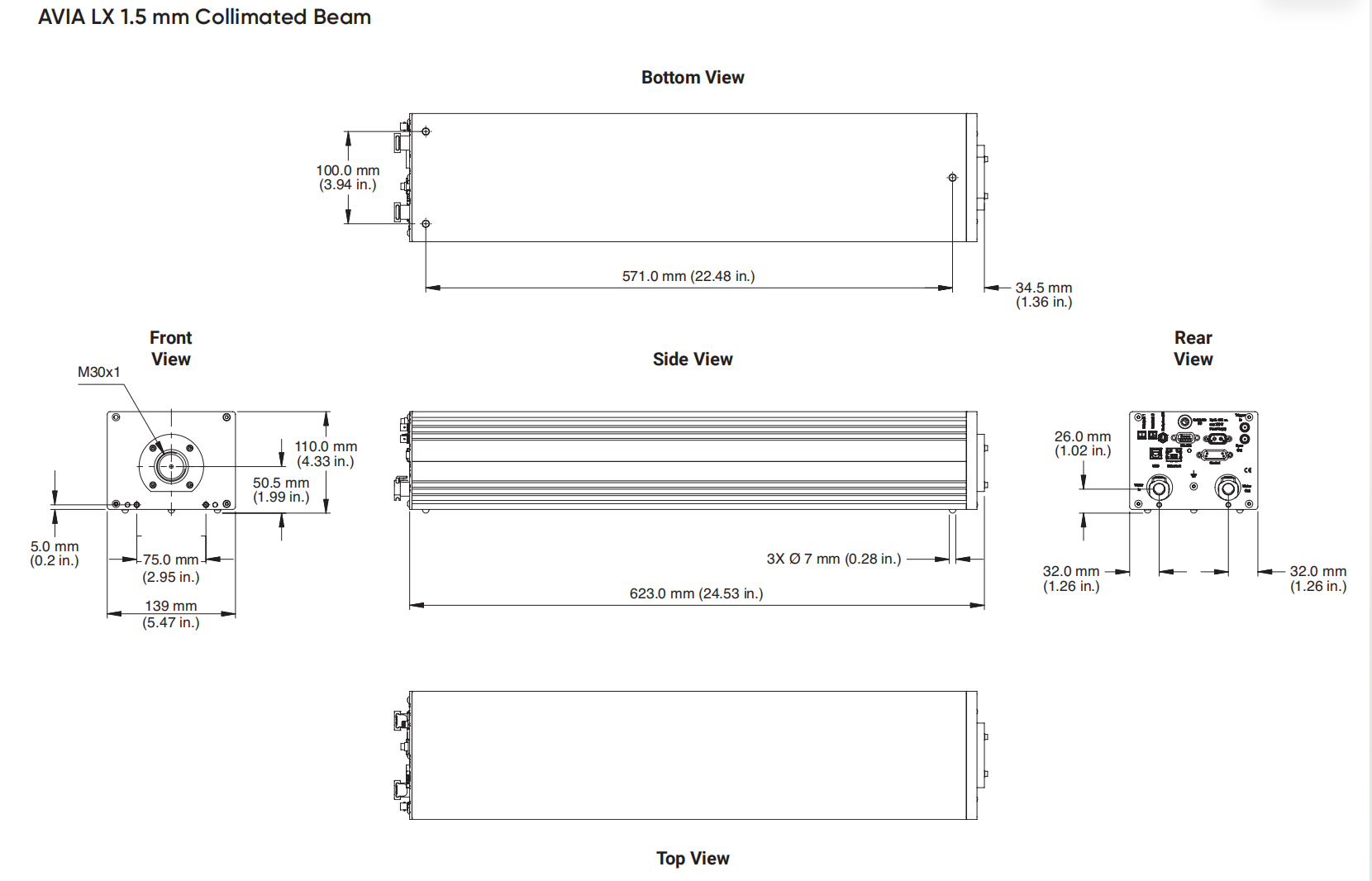

1.5 mm 准直光束机头
长度：623.0 mm
机身基准长度：571.0 mm
高度：110.0 mm
安装孔：3 × Ø7 mm
AVIA LX 1.5 mm Beam 机械尺寸图
尺寸图预留区 02
建议放 1.5 mm beam head 图
俯视 / 侧视布局图
AVIA LX 俯视侧视布局图
尺寸图预留区 03
建议放 Top / Side View 图
接口 / 安装示意图
AVIA LX 接口安装图
尺寸图预留区 04
建议放 Front / Rear / Bottom View 图
