Coherent Chameleon Ultra 系列激光器 - 索谱光电

Ultra

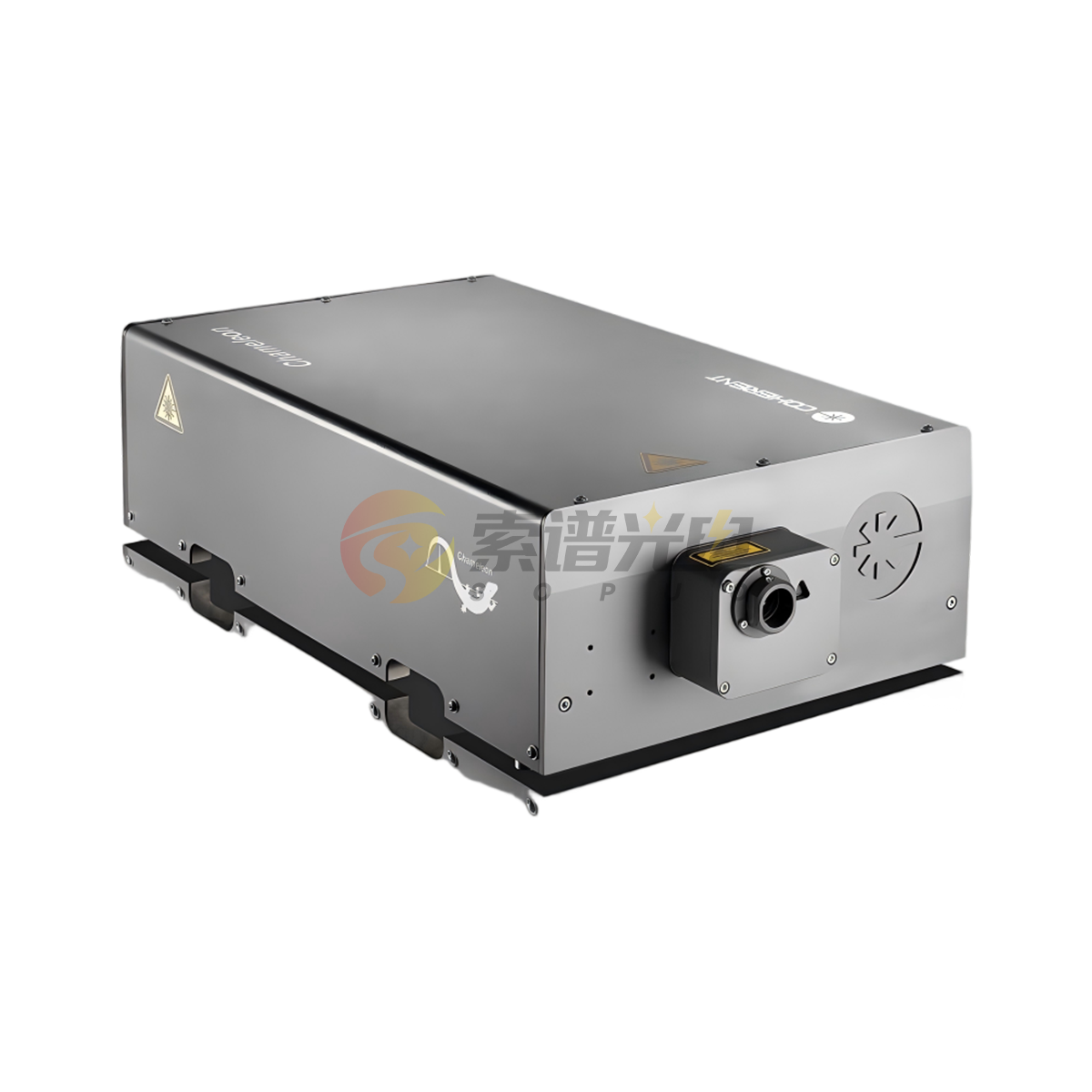

Coherent Chameleon Ultra

FEMTOSECOND TI:SAPPHIRE LASER

技术参数性能与尺寸

680–1080 nm · 140 fs · 80 MHz

宽调谐高功率
自动化飞秒钛宝石激光器

Chameleon Ultra 是面向非线性成像市场的高功率可调谐飞秒 Ti:Sapphire 激光器，具备宽调谐范围、快速调谐、低噪声与自动对准能力。系统适合多光子显微、超快光谱、CARS/SRS、SHG 成像及 OPO 泵浦等应用。

查看核心参数典型应用

>3.5 W

Ultra II 平均功率

140 fs

脉冲宽度

80 MHz

重复频率

宽调谐覆盖

Ultra II 覆盖 680–1080 nm，可高效激发更多染料与荧光蛋白。

深层成像能力

高平均功率与低噪声输出，有利于深层组织成像和高信噪比观测。

自动调谐对准

自动调谐、自动对准与 PowerTrack™ 主动稳定机制，降低维护负担。

OPO 扩展能力

可作为 Compact OPO 泵浦源，将波长扩展到 340–4000 nm。

Specifications

型号对比与核心技术参数

Ultra / Ultra I / Ultra II

参数项目	Chameleon Ultra	Chameleon Ultra I	Chameleon Ultra II
平均功率	>2.5 W	>2.9 W	>3.5 W
调谐范围	690–1020 nm	690–1040 nm	680–1080 nm
峰值功率	>200 kW	>250 kW	>300 kW
典型功率点	>500 mW @690 nm >2.5 W @800 nm >450 mW @1020 nm	>600 mW @690 nm >2.9 W @800 nm >300 mW @1040 nm	>650 mW @680 nm >3.5 W @800 nm >200 mW @1080 nm
调谐速度	>35 nm/s	>40 nm/s
脉宽 / 噪声	140 fs；噪声 <0.15% RMS（10 Hz 至 20 MHz）
光束质量	TEM₀₀，M² <1.1；光束直径 1.2 ±0.2 mm；椭圆度 0.9–1.1；像散 <10%
稳定性 / 偏振	输出功率稳定性 <±0.5%；水平偏振，>500:1；指向变化 <0.5 μrad/nm
电气与环境	90–250 VAC 自动量程；47–63 Hz；运行温度 15–35 ℃；非运行温度 5–40 ℃
重量与组件	激光头 42 kg；电源 41 kg；脐带线 3 m；冷水机 436 × 270 × 393 mm / 11 kg；MRU 46 × 43 × 8.5 cm / 9 kg

Performance & Mechanical

典型性能与机械尺寸

Performance

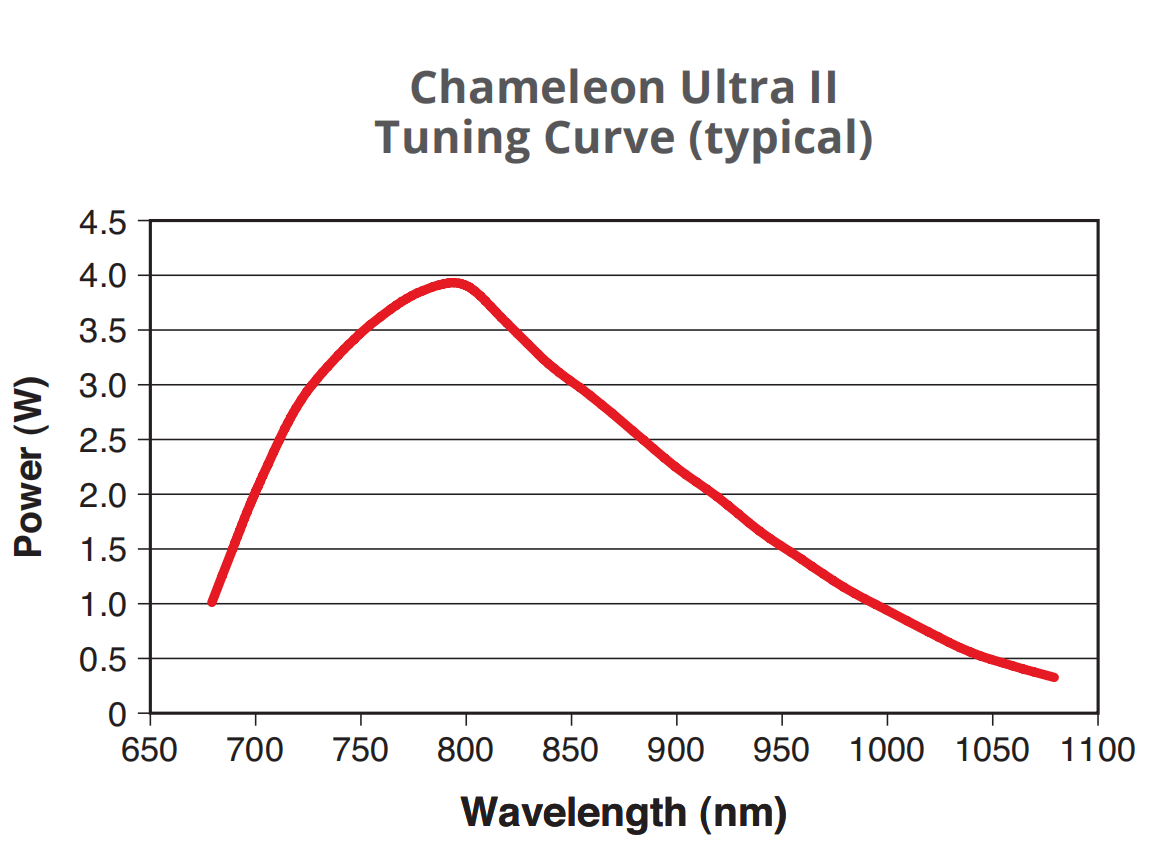

Ultra II 典型调谐曲线

680–1080 nm 宽调谐

官方彩页展示 Ultra II 调谐曲线，800 nm 附近可达到最高输出功率区间。

Mechanical

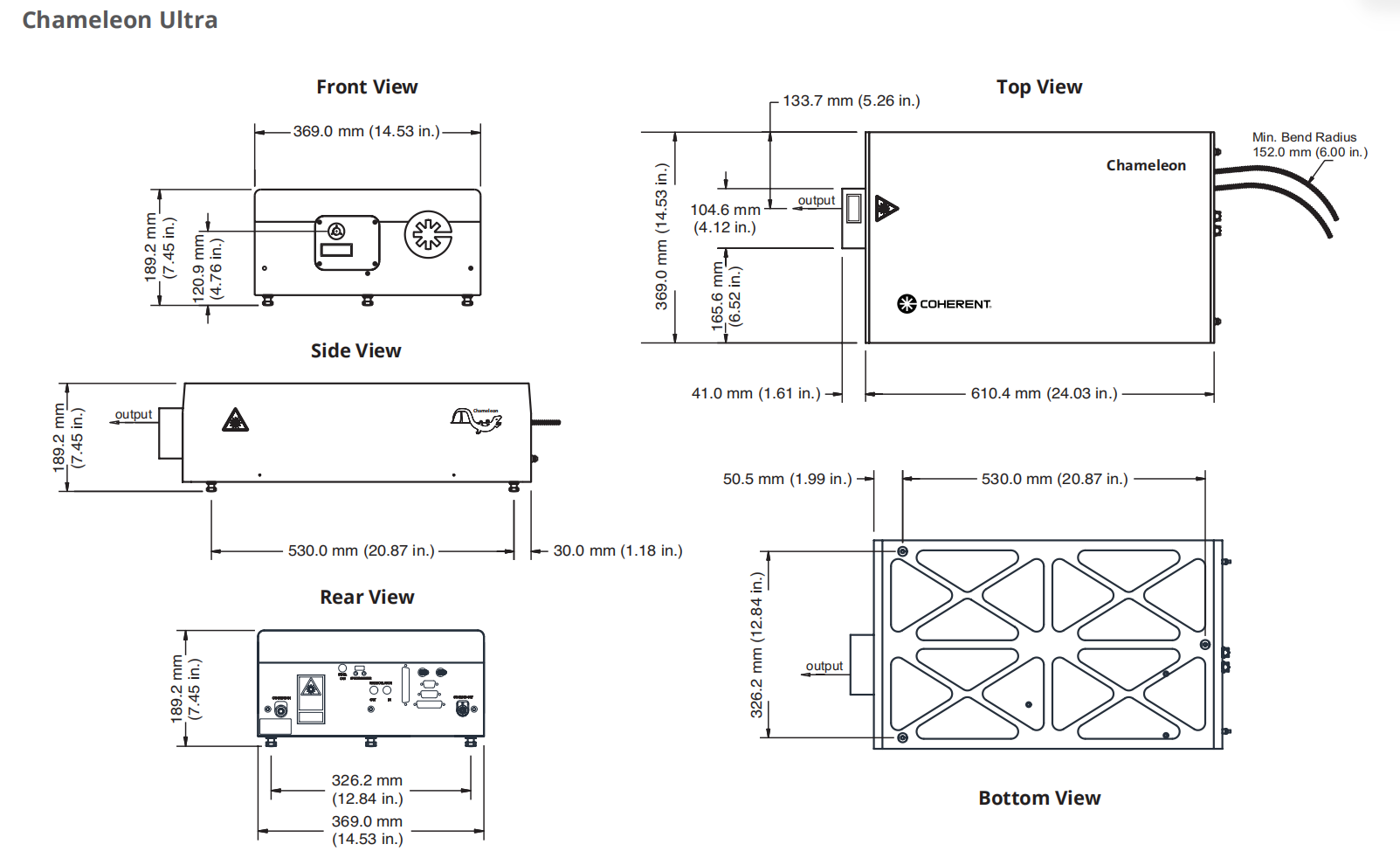

激光头尺寸

610.4 × 369.0 × 189.2 mm，42 kg

官方机械图给出前视、侧视、俯视、仰视与最小弯曲半径，用于显微平台安装预留。

Mechanical

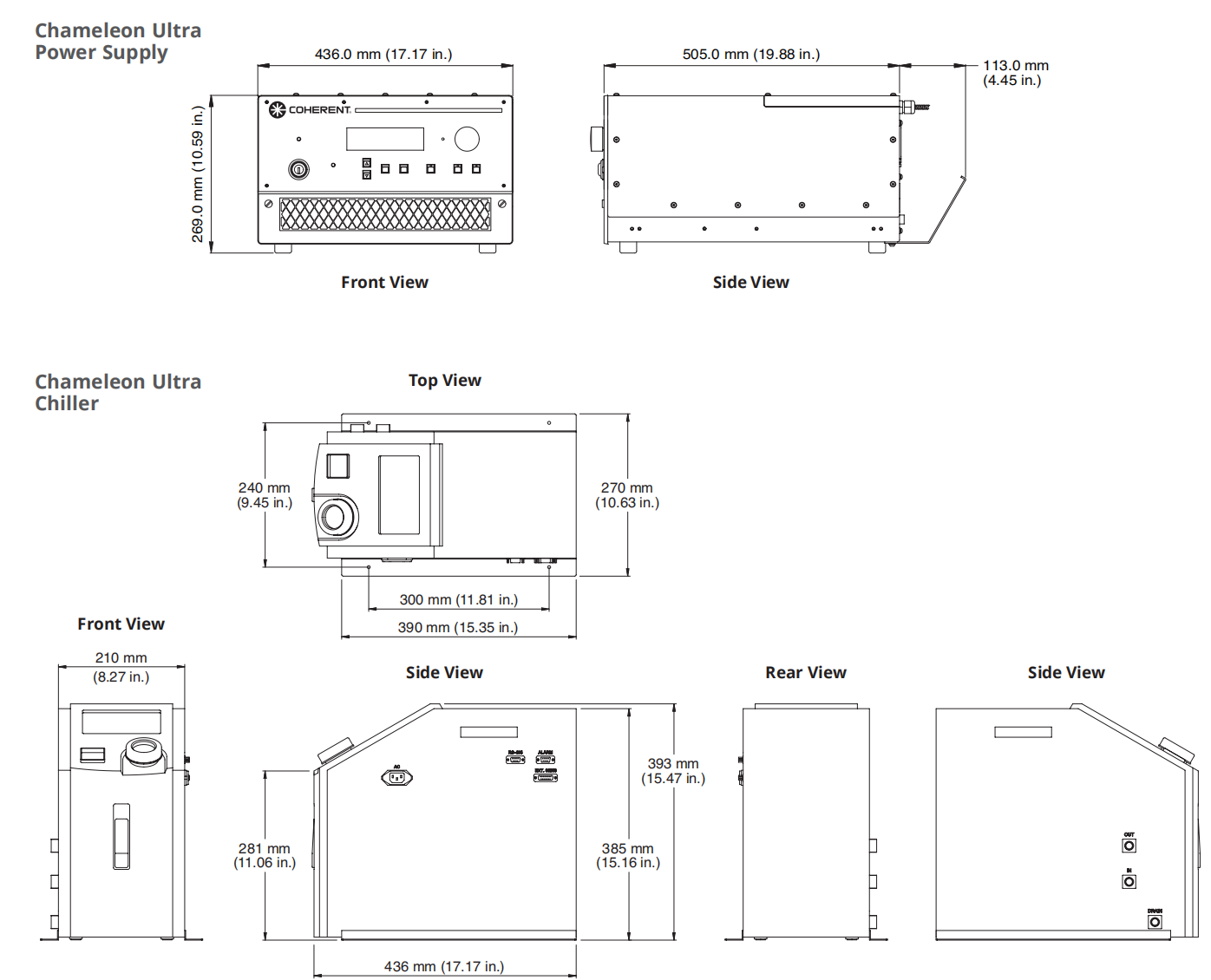

电源与冷水机

电源 436 × 505 × 269 mm；冷水机 436 × 270 × 393 mm

系统包含电源、冷水机与空气循环模块，适合完整显微成像平台部署。

Application

典型应用场景

面向多光子显微成像、非线性光学、时间分辨光谱和 OPO 扩展等超快激光应用。

多光子激发显微镜

高功率、低噪声与宽调谐输出适合深层多光子激发成像。

CARS / SRS 显微

适用于相干反斯托克斯拉曼、受激拉曼与非线性显微实验。

时间分辨光谱

140 fs 脉冲与 80 MHz 重复频率适合超快动力学测量。

OPO 泵浦源

可泵浦 Chameleon Compact OPO，将波长扩展至 340–4000 nm。

非线性光学研究

适合 SHG、THG、非线性转换与超快光谱相关研究平台。

光遗传激活 / SHG

覆盖光遗传激活、二次谐波成像与多类活体成像实验。

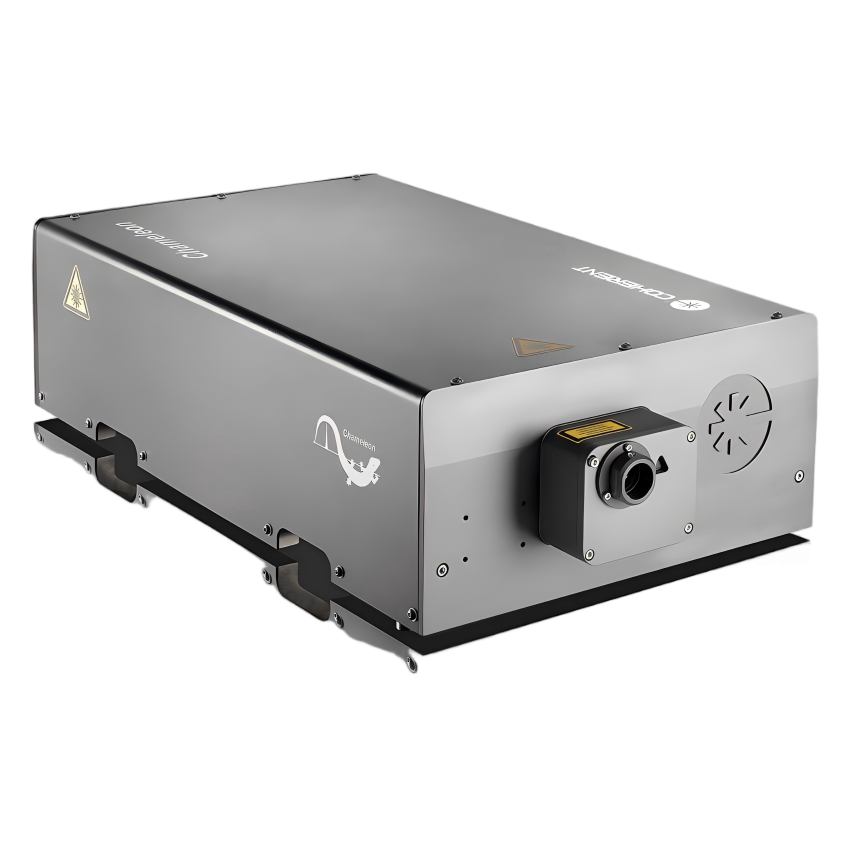

Coherent Chameleon Ultra 宽调谐飞秒钛宝石激光器

680–1080 nm · >3.5 W · 140 fs · 80 MHz · Automated Tuning
