Keithley 2636B 源表
Keithley 2636B 是 2600B 系列中面向超低电流表征的高精度双通道源表，在保持双通道与 ±200 V 范围的同时，将电流分辨率提升到 0.1 fA。对于 CMOS 漏电、FET 栅极泄漏、低功耗纳米器件和极低电流行为分析，2636B 更具针对性。
核心性能指标
双通道 · 超低电流 · 漏电与栅极泄漏更敏感
电流分辨率
0.1 fA
相较 2612B 提升约 1000 倍，更适合极低电流变化测量。
输出电压范围
±200 V
兼顾高压偏置与微弱电流表征。
双通道结构
2 通道
适合双端样品同步测试与偏置控制。
最大输出电流（DC）
±1.5 A
在高精度方向外仍保留较强输出能力。
产品亮点
围绕定位、适用工况与选型逻辑，将信息层级做成更适合产品详情页阅读的结构。
为什么选择 2636B
当测试对象的关注点不是大电流，而是极低漏电和微弱电流分辨能力时，2636B 更有价值。
- 0.1 fA 分辨率显著提升低电流可见性
- 适合栅极泄漏、绝缘特性、低功耗器件
- 双通道支持更复杂的偏置与同步表征
它和 2612B 怎么选
两者都可做高压双通道测试，但 2636B 更偏精密漏电与超低电流，2612B 更偏均衡通用。
- 若重点是曲线族与通用高压，选 2612B
- 若重点是 fA 级现象，选 2636B
- 对低功耗研究与泄漏分析更匹配
可测项目与典型对象
从实际测试任务出发，比单纯堆参数更便于客户快速判断是否匹配当前实验或系统。
推荐可测项目
CMOS 漏电流测试FET 栅极泄漏分析低功耗器件静态电流表征纳米器件双端特性测量绝缘与微弱导通行为分析高压偏置下微电流响应
典型测试对象
CMOS 与半导体结构样品FET / MOS 器件低功耗传感器与微纳器件绝缘材料与栅介质结构需要极低电流检测的科研样品

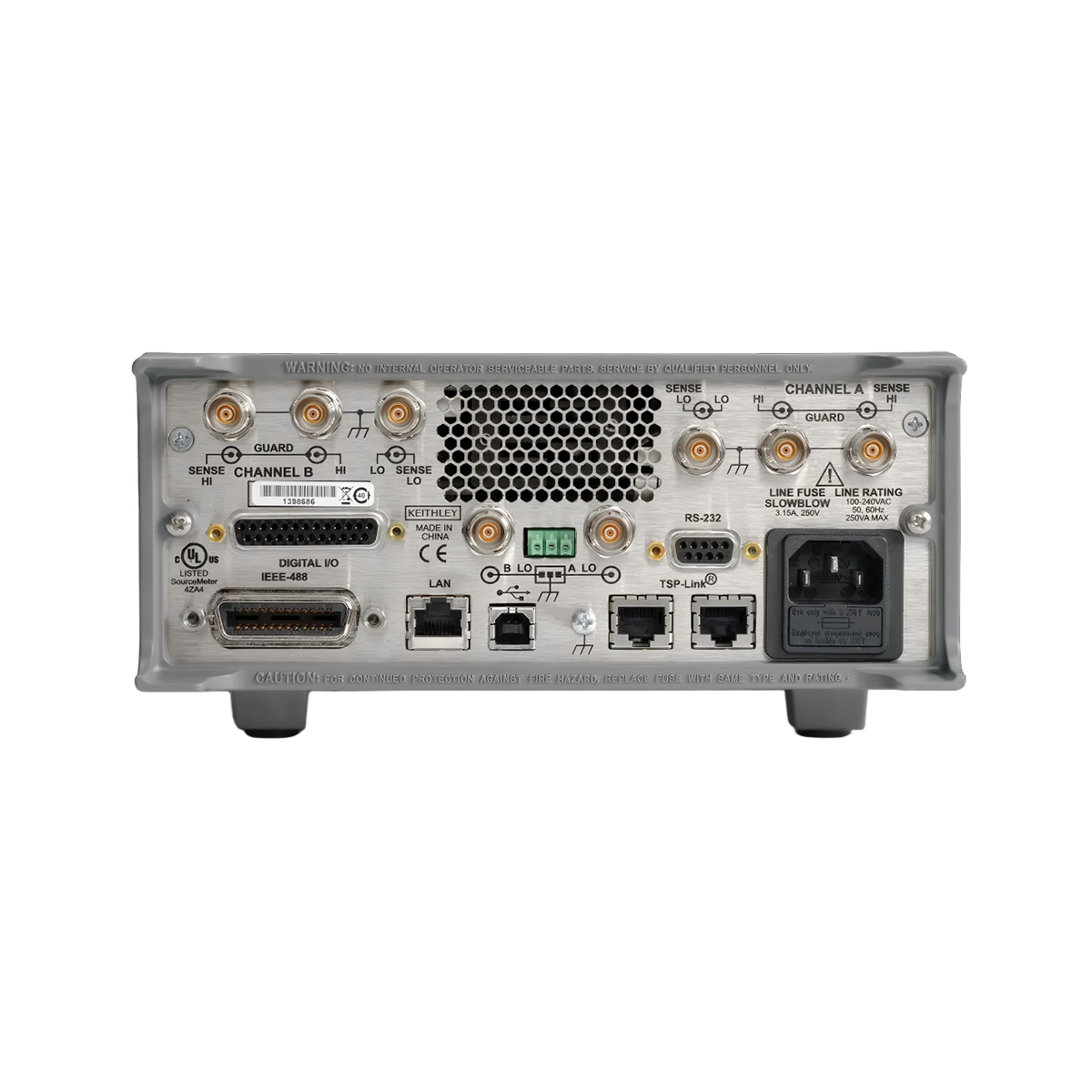

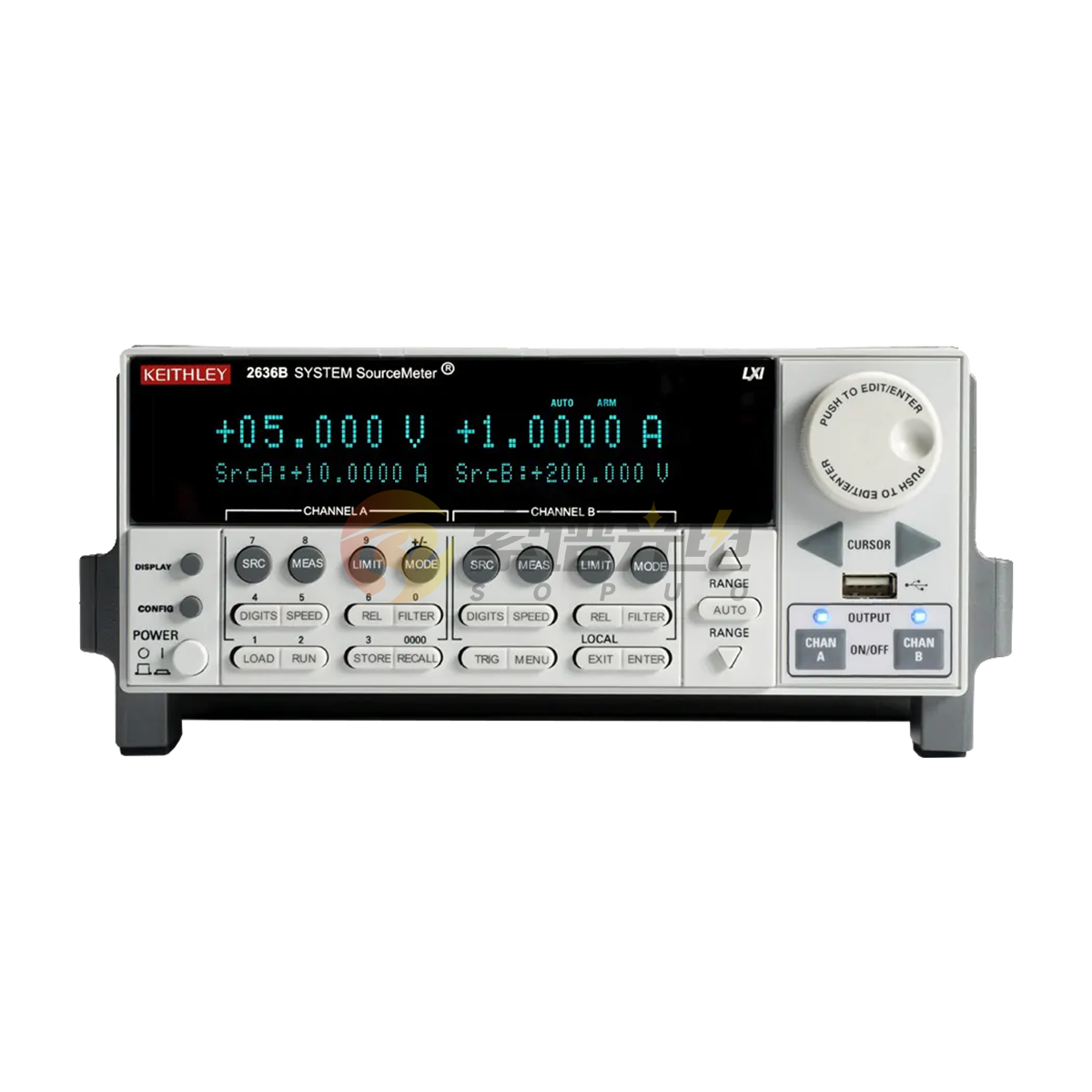

外观与四象限范围
保留正面、背面与四象限范围图，便于页面部署时兼顾识别与技术说明。
技术参数
参数表改为更高对比度的详情页样式，同时在手机端自动转为卡片式展示，降低横向滑动需求。
| 参数项 | 说明 |
|---|---|
| 型号 | Keithley 2636B SourceMeter® SMU |
| 通道数 | 2 |
| 最大输出电压 | ±200 V |
| 最大输出电流（DC） | ±1.5 A |
| 最大脉冲电流 | 10 A |
| 最小电流量程 | 100 nA |
| 最小电流分辨率 | 0.1 fA |
| 前面板 | 双行 VFD + 旋钮 |
| 定位 | 双通道超低电流高精度型 |
| 典型应用 | CMOS 漏电、FET 栅极泄漏、低功耗纳米器件 |
选型建议
这一段把该型号的核心价值压缩成用户最常关心的三个判断维度。
适合谁
选型提示重点做漏电、栅极泄漏和微弱电流表征的用户
核心优势
选型提示0.1 fA 分辨率，低电流检测能力明显更强
更推荐场景
选型提示CMOS、FET、低功耗器件、微纳器件研究
常见问题
适合商城详情页或销售发送给客户时直接阅读，减少来回解释成本。
2636B 最典型的应用是什么？
最典型的是漏电、栅极泄漏、绝缘特性和低功耗器件中的微弱电流分析。
2636B 与 2612B 最大差异在哪里？
最大差异在电流分辨率，2636B 达到 0.1 fA，更适合极低电流测量。
2636B 是否仍具备高压双通道能力？
具备。它并不是只做低电流，也能在 ±200 V 范围内完成双通道偏置与测量。
什么时候不必选 2636B？
若测试对象主要是常规 I-V、一般高压或低压大电流，而非超低漏电，则 2450、2602B 或 2612B 更经济匹配。
