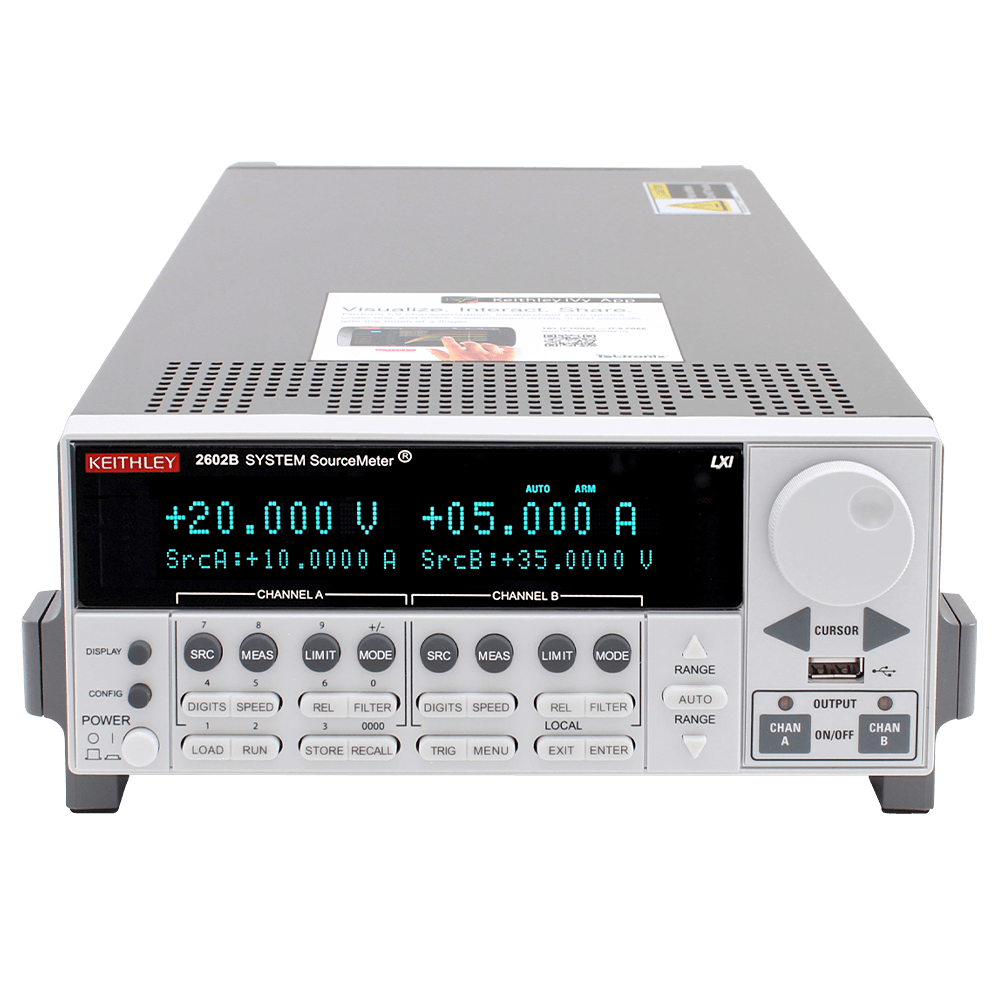

Keithley 2602B 源表
双通道低压大电流 SourceMeter® 源测量单元
Keithley 2602B 将两路独立四象限 SMU 集成在单台仪器中，每通道支持最高 ±40 V、±3 A 直流及 10 A 脉冲输出。其双通道同步、TSP® 脚本引擎、TSP-Link® 扩展与高速测试架构，特别适合 LED、激光二极管、低压功率器件、LIV 测试和自动化生产测试系统。
双通道、大电流、脉冲与自动化测试集成于一台仪器
2602B 的核心定位不是高压或极低漏电，而是在较低电压范围内提供更强电流驱动、双通道联动和系统级测试效率。
双通道独立四象限 SMU
两通道均可独立输出或吸收电压、电流和功率，可同步驱动双端器件，或分别承担激励与监测任务。
3 A DC / 10 A 脉冲
适合 LED、激光二极管和低压功率器件在较高电流条件下进行稳态、扫描与脉冲特性测试。
TSP® 与 TSP-Link® 自动化
可在仪器内部执行脚本，并通过 TSP-Link 连接多台仪器，构建高速、可扩展的多通道测试系统。
面向 LIV、大电流 I-V 和双通道器件测试
2602B 既可单独完成电流—电压扫描，也可与光功率计、积分球、光谱仪、温控台和探针台组成自动化光电测试系统。
LED / LD LIV
扫描驱动电流，同步采集器件电压与外部光功率或光谱数据。
低压功率器件 I-V
测试 MOSFET、BJT、功率二极管和模块的导通与输出特性。
双通道同步扫描
实现栅极—漏极、输入—输出或双端器件的联动偏置和测量。
脉冲与高速序列
降低器件自热，观察峰值电流、瞬态响应和脉冲工作点。
推荐可测项目
典型测试对象
典型应用方向
低压大电流输出和双通道架构，使 2602B 更适合光电器件与自动化测试，而不是高压或极低漏电优先的应用。

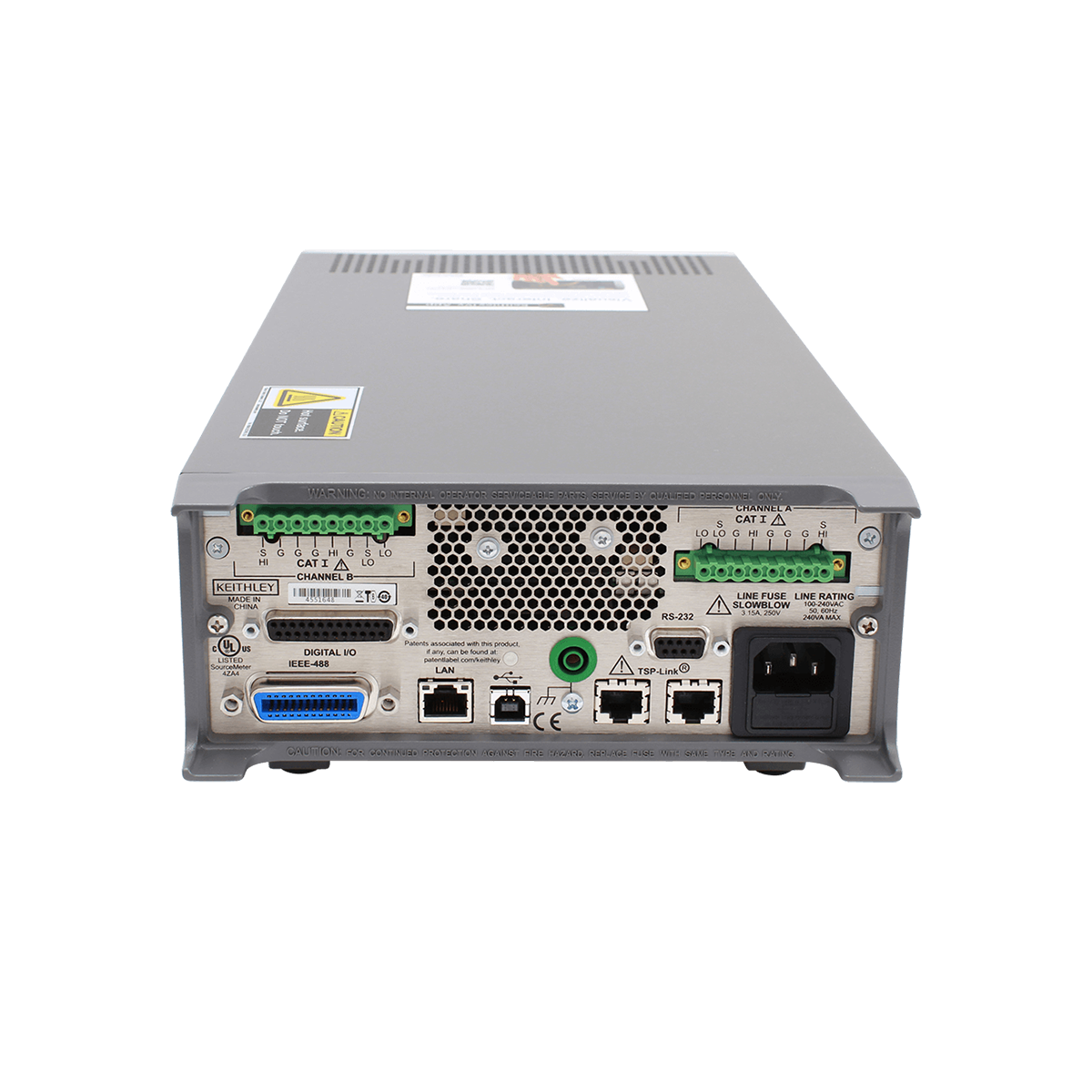

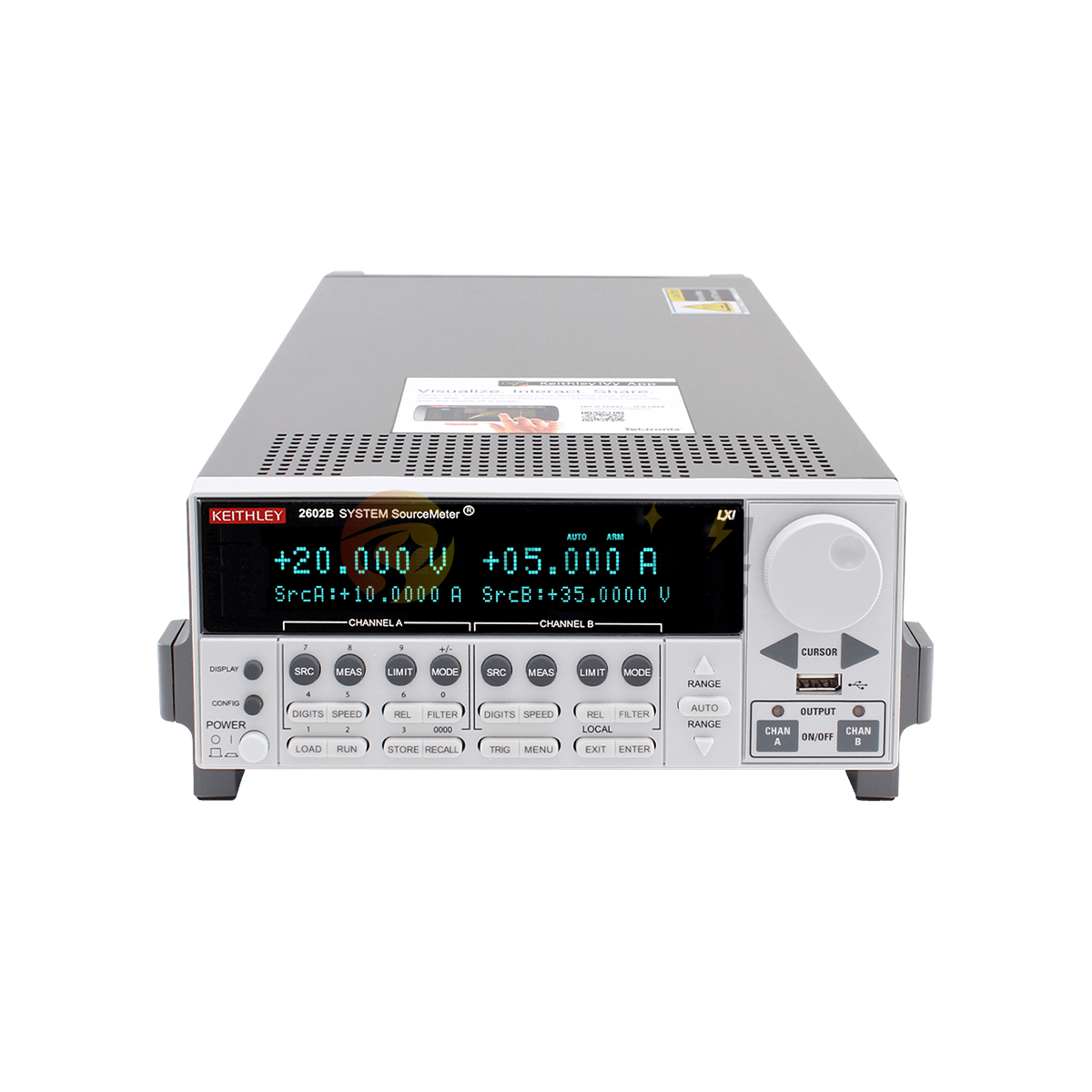

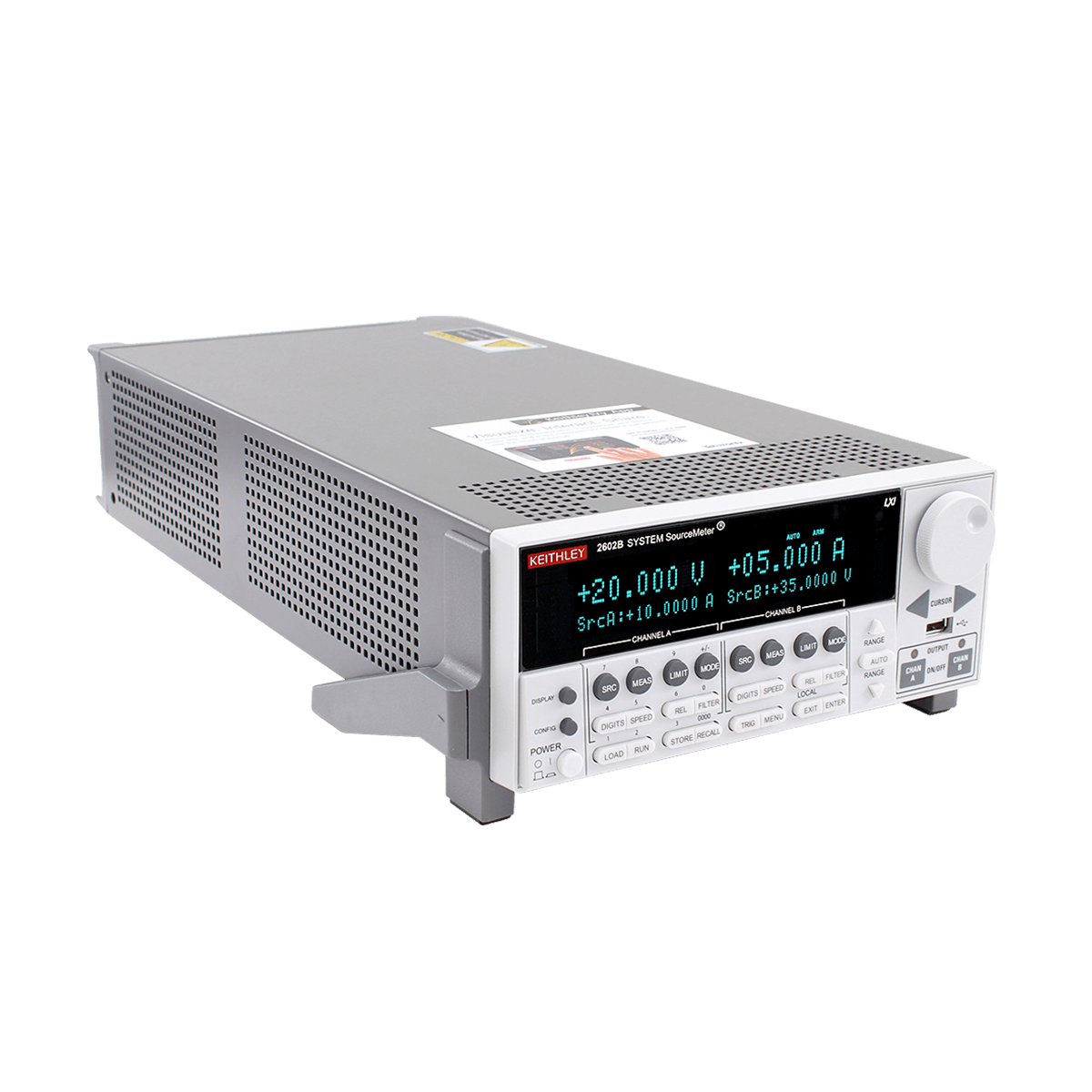

外观、背面接口与四象限工作范围
点击图片可在新窗口查看原图。图片完整显示，不进行裁切。
主要技术参数
| 参数项目 | Keithley 2602B 规格与说明 |
|---|---|
| 产品型号 | Keithley 2602B SourceMeter® SMU |
| 仪器类型 | 双通道四象限源测量单元（SMU） |
| 通道数 | 2 个独立 SMU 通道 |
| 最大输出电压 | ±40 V / 通道 |
| 最大直流输出电流 | ±3 A / 通道 |
| 最大脉冲电流 | 10 A / 通道，具体脉冲宽度、占空比和电压条件以数据表为准 |
| 最小电流量程 | 100 nA |
| 最小电流分辨率 | 100 fA |
| 源功能 | 精密电压源、精密电流源、四象限输出与吸收 |
| 测量功能 | 电压、电流、电阻和功率测量 |
| 四线测量 | 支持远端 Sense 和四线制连接，降低大电流接线压降影响 |
| 双通道同步 | 两通道可独立配置并同步执行源、测量和触发序列 |
| 内部脚本 | TSP® 脚本处理器，可在仪器内部执行扫描、判断、运算和数据管理 |
| 多仪器扩展 | TSP-Link® 支持多台仪器同步和分布式通道扩展 |
| 前面板 | 双行 VFD 显示与旋钮 / 按键操作，偏系统化测试定位 |
| 典型接口 | LAN、GPIB、USB、数字 I/O、TSP-Link 等，具体以配置为准 |
| 安全与保护 | 支持电压 / 电流合规限制、输出关闭和器件保护设置 |
| 产品定位 | 双通道低压大电流自动化源表 |
| 典型应用 | LED / LD LIV、低压功率器件、双通道器件表征和 ATE 产线测试 |
注：脉冲能力、量程、准确度、采样速度、接口和附件可能随固件、配置及订购选件变化，最终以厂家当前数据表和技术确认文件为准。
选型建议
双通道低压大电流测试
需要 3 A 直流、10 A 脉冲、双通道同步或 LED / LD LIV 自动化测试。
高压或超低漏电优先
测试重点是 ±200 V、高阻器件、栅极漏电或更低电流量程时，应比较其他 2600B 型号。
大电流线缆、Kelvin 接线与散热
3 A / 10 A 测试需关注线缆载流能力、四线 Sense、夹具接触电阻、脉冲占空比及器件自热。
大电流线缆、Kelvin 夹具、探针台与自动化接口按应用配置
配置时应根据最大电流、脉冲条件、通道同步方式、光学联测、屏蔽和远程控制需求，确认线缆、夹具、开关矩阵及系统附件。
