Optics
优良无限远成像系统
采用无限远优良光学成像系统，管镜焦距 200 mm，成像清晰、衬度良好，适合不透明样品的显微观察与记录。
Working Distance

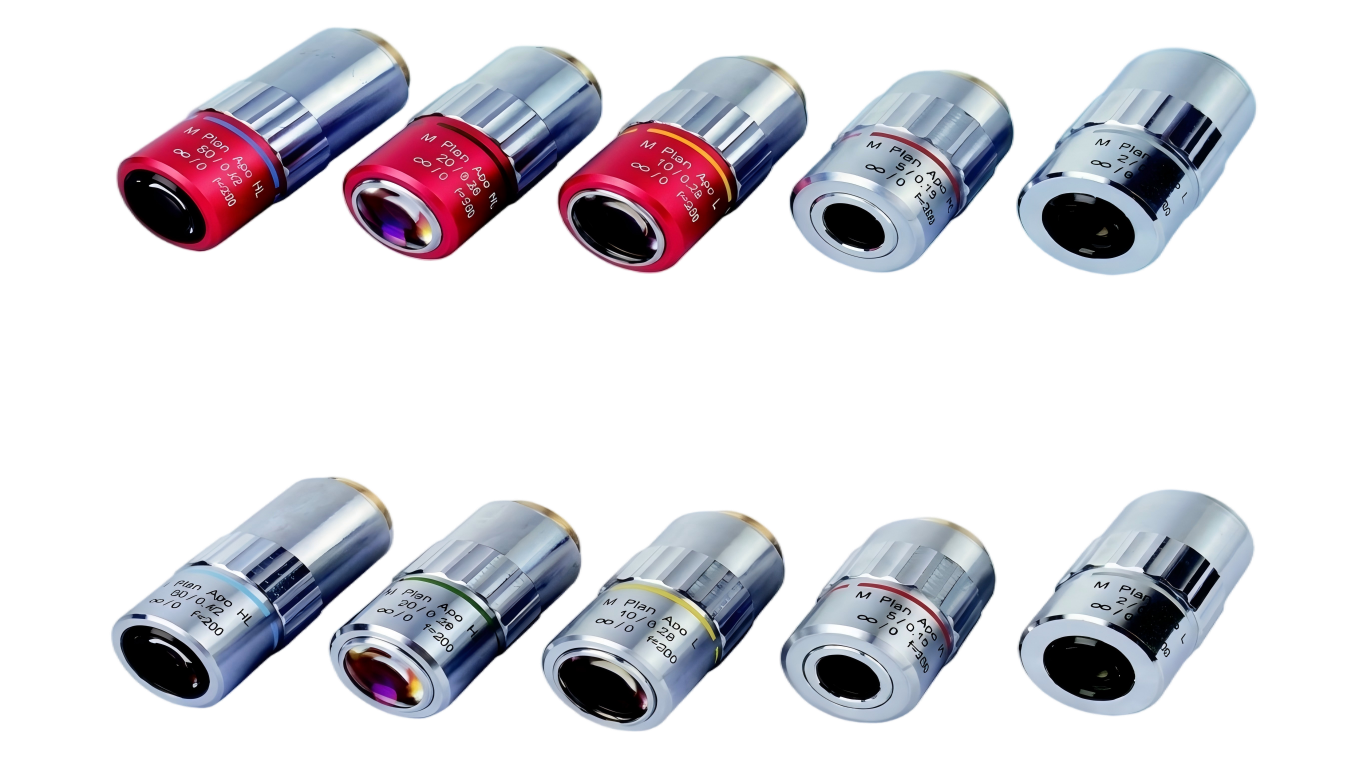

特长工作距离物镜
采用超长工作距离金相物镜，工作距离约为常规金相物镜的 4 倍左右，更利于高倍率下的探针操作及高温实验操作。

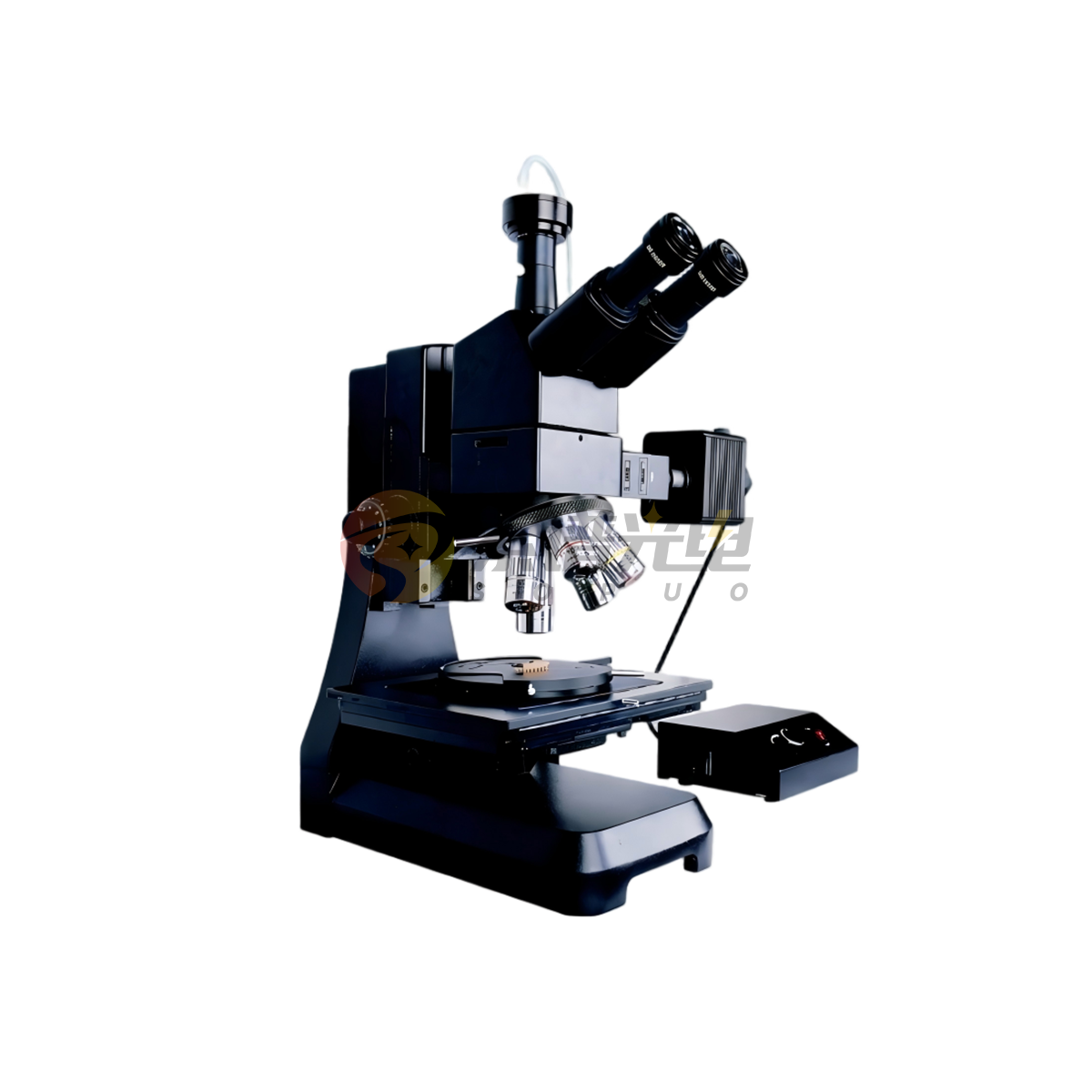

Structure
高刚性稳定机身
紧凑稳定的高刚性主体结构，可显著提高显微操作过程中的防振性能，兼顾观察稳定性与实际操作便利性。
Stage
大行程机械载物平台
配置大行程双层活动平台，适合大试样显微观察，也便于多试样的快速检测与批量比对分析。
Highlights
核心性能亮点
高倍率操作空间更充裕
物镜与样品之间保留更大的工作距离，便于探针接触、热台操作、复杂工装搭配以及特殊样品加载。
模块化扩展设计
模块化功能结构设计，便于后续系统升级与附件扩展，适合科研、教学和检测场景的持续使用。
偏光观察支持
内置偏光观察装置，便于金属组织、矿物样品及精密电子工程相关试样的观察分析。
内置柯拉照明系统
采用内置式柯拉落射照明系统，照明均匀，适合金相样品的明场反射观察与常规图像采集。
Objective Specifications
物镜规格
| 型号 | 数值孔径 N.A. | 工作距离 W.D. | 焦距 f | 景深 D.F. | 分辨率 R | 安装螺纹 |
|---|---|---|---|---|---|---|
| SP-TL-5X | 0.14 | 45 mm | 40 | 14 μm | 2 μm | M26×0.706 |
| SP-TL-10X | 0.28 | 34 mm | 20 | 3.5 μm | 1 μm | M26×0.706 |
| SP-TL-20X | 0.29 | 30.8 mm | 10 | 3.5 μm | 1 μm | M26×0.706 |
| SP-TL-50X | 0.42 | 20.5 mm | 4 | 1.6 μm | 0.7 μm | M26×0.706 |
| SP-TL-100X | 0.55 | 12.5 mm | 2 | 0.9 μm | 0.5 μm | M26×0.706 |
Standard Configuration
标准配置与技术参数
| 目镜 | 广角目镜 WF10X（目镜视场 Φ22 mm） |
| 物镜 | 无限远超长工作距离平场消色差无盖玻片物镜：PL L5X/0.14 W.D 45；PL L10X/0.28 W.D 34；PL L20X/0.29 W.D 30.8；PL L50X/0.42 W.D 20.5 |
| 目镜筒 | 三目镜筒，45° 倾斜，双目瞳距调节范围 55～75 mm |
| 调焦机构 | 粗微动同轴调焦，微动格值 2 μm，带锁紧和限位装置 |
| 照明系统 | 12V 50W 卤素灯反射照明 |
| 转换器 | 五孔物镜转换器，物镜螺纹 M26×0.706 |
| 载物台 | 6″ 双层活动平台；移动范围 6"×6"（150 mm × 150 mm）；使用范围 230 mm × 280 mm |
| 总重量 | 39.1 kg |
| 尺寸 | 535 × 580 × 530 mm |
Applications
适用领域
金属学研究
矿物学观察
精密电子工程
无损检测
高校教学实验
科研院所分析
工厂检验检测
