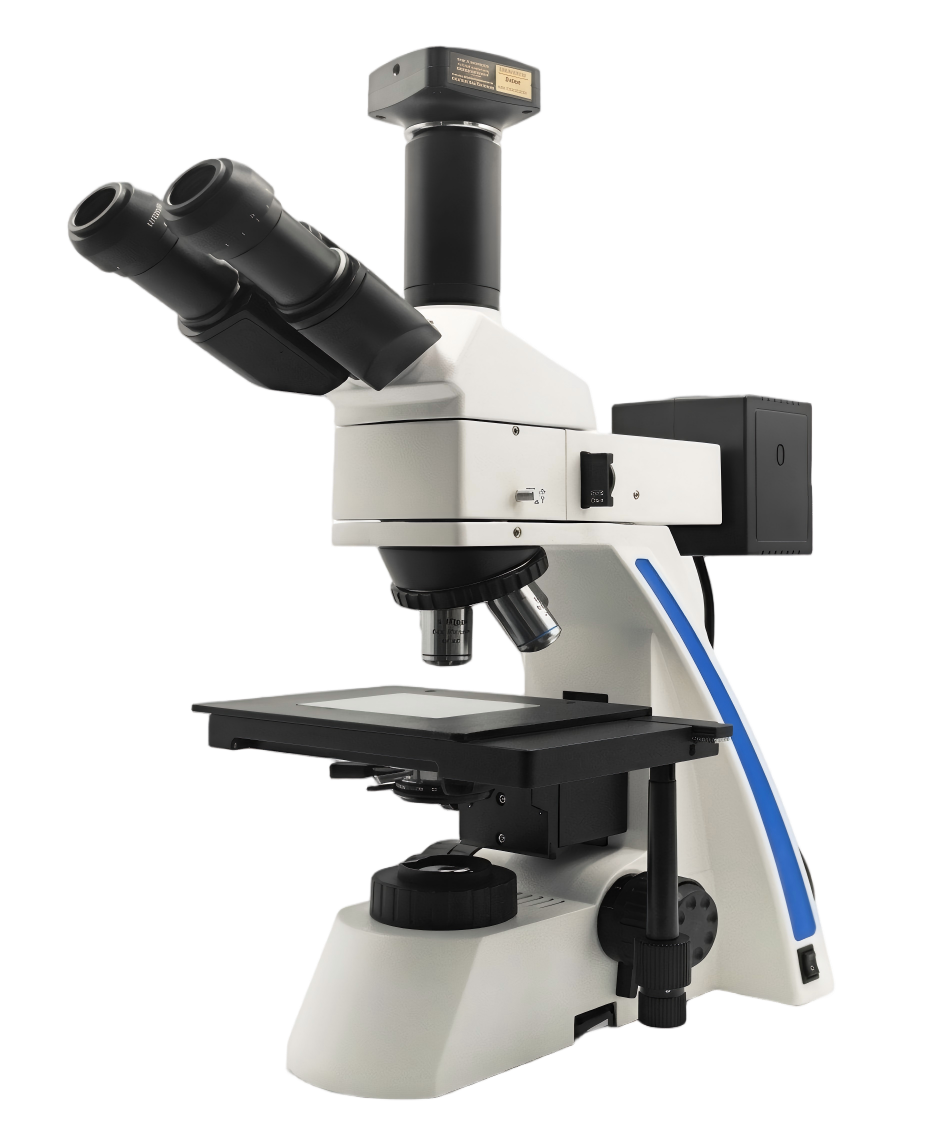

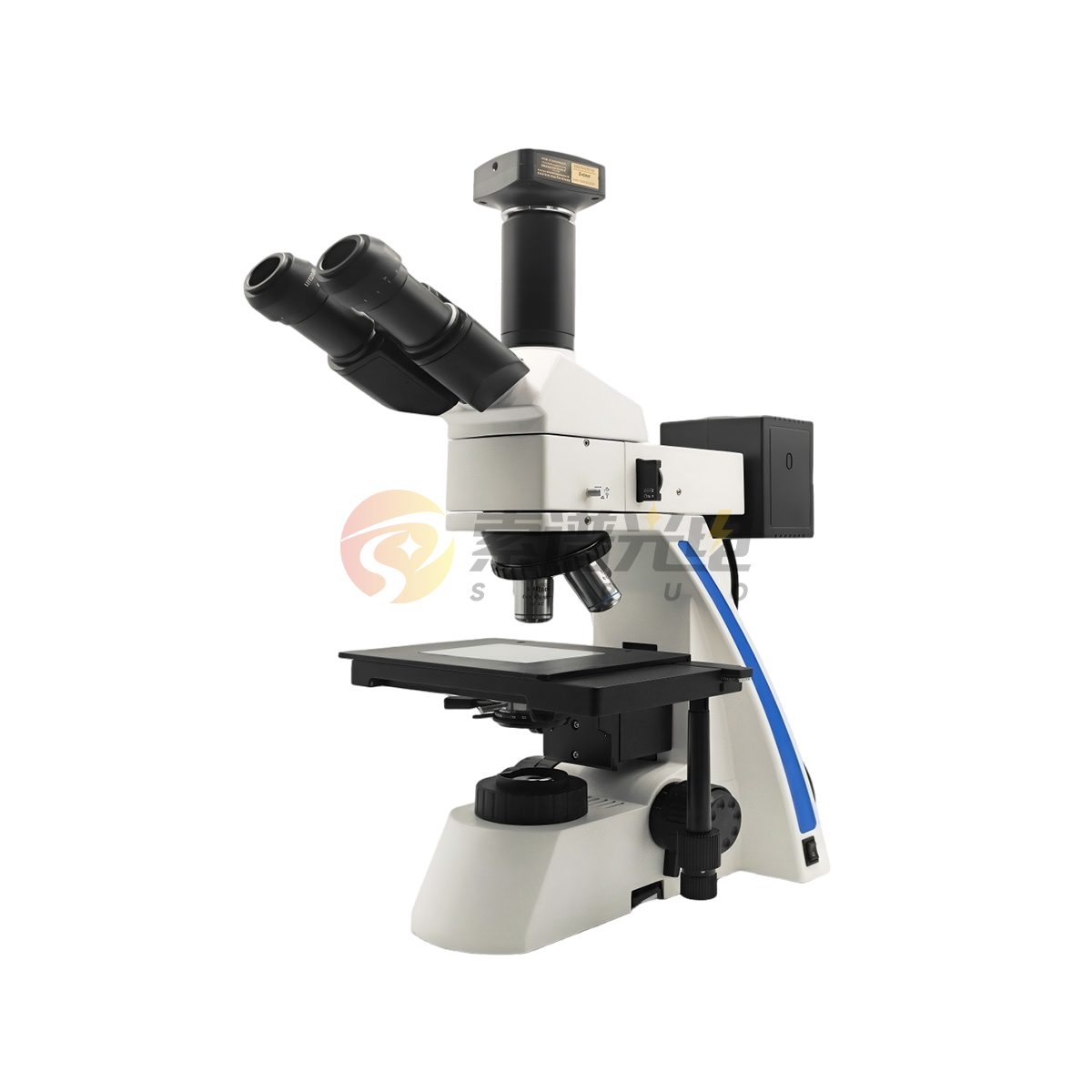

SOPUO METALLURGICAL MICROSCOPE
SPM500-BD Brightfield / Darkfield
BRIGHTFIELD · DARKFIELD · POLARIZATION · DIGITAL IMAGING
SPM500-BD 明暗场正置金相显微镜
面向不透明材料表面、组织结构和缺陷分析的多模式金相显微平台
SPM500-BD 采用无限远光学系统、长工作距离平场消色差明暗场物镜和三目观察筒,集成明场、暗场、偏光及数码摄影功能。适合金属、半导体、电子元件、精密机械、矿物和材料表面的显微观察与成像记录。
5X–100X明暗场物镜范围
Φ22 mm大视野目镜
75 × 50载物台移动范围
100%摄影通光模式
WHY SPM500-BD
同一平台完成明场、暗场、偏光和数码成像
不同观察模式用于突出样品的不同信息:明场适合整体组织与反射对比,暗场强调散射边缘与微小缺陷,偏光则用于各向异性与晶体取向分析。
01
明暗场物镜
5X–100X 长工作距离明暗场物镜,覆盖定位、组织观察和高倍缺陷检查。
02
可调落射照明
视场光阑、孔径光阑和滤色片用于控制照明范围、数值孔径与色调。
03
内置偏光组件
推拉式检偏器和旋转起偏器便于切换偏光观察。
04
100% 通光摄影
三目接口适合低照度采集,可连接 CCD、CMOS、数码相机或单反系统。
OBSERVATION MODES
三种主要观察方式的作用

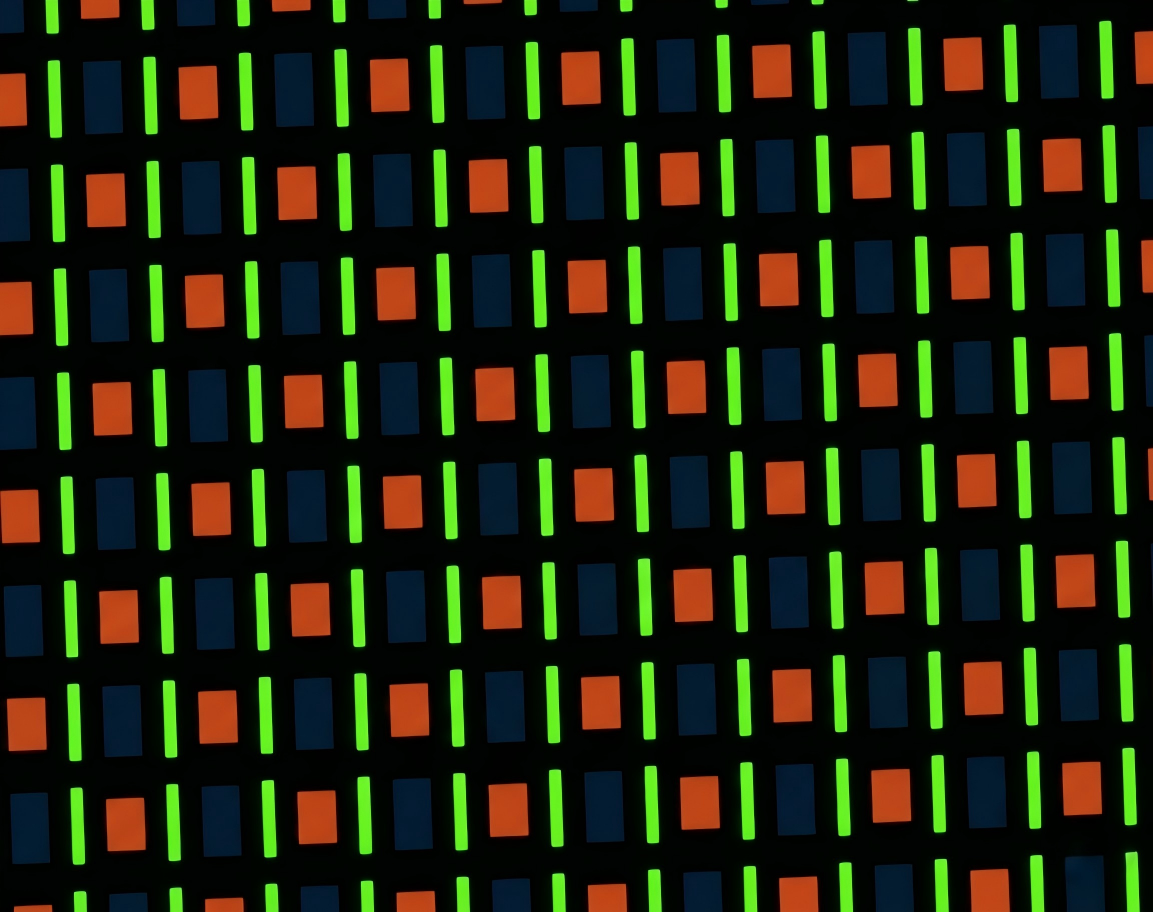

BRIGHTFIELD
明场观察
使用样品镜面或漫反射光形成图像,适合金相组织、表面形貌、腐蚀和一般缺陷观察。
DARKFIELD

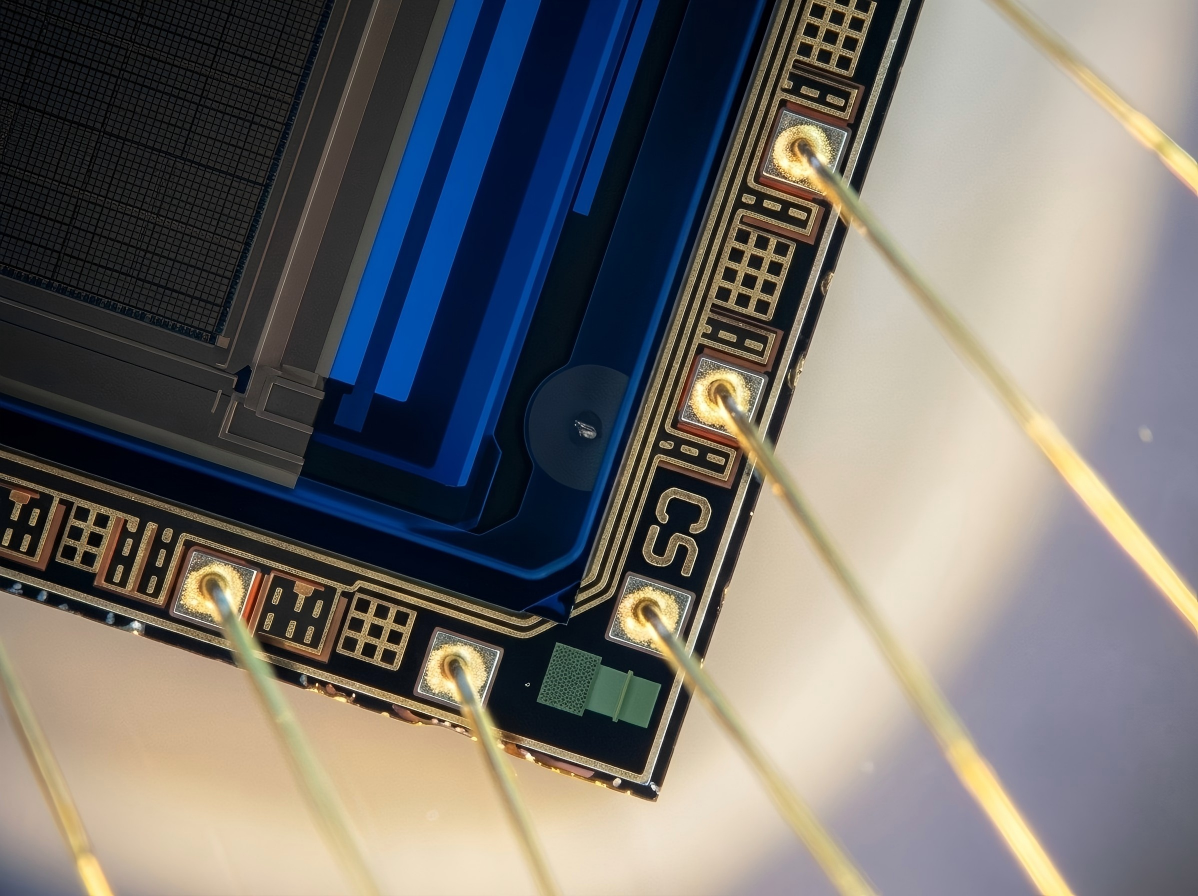

暗场观察
抑制直接反射光,利用散射光成像,可突出边缘、颗粒、划痕、裂纹和微小表面缺陷。

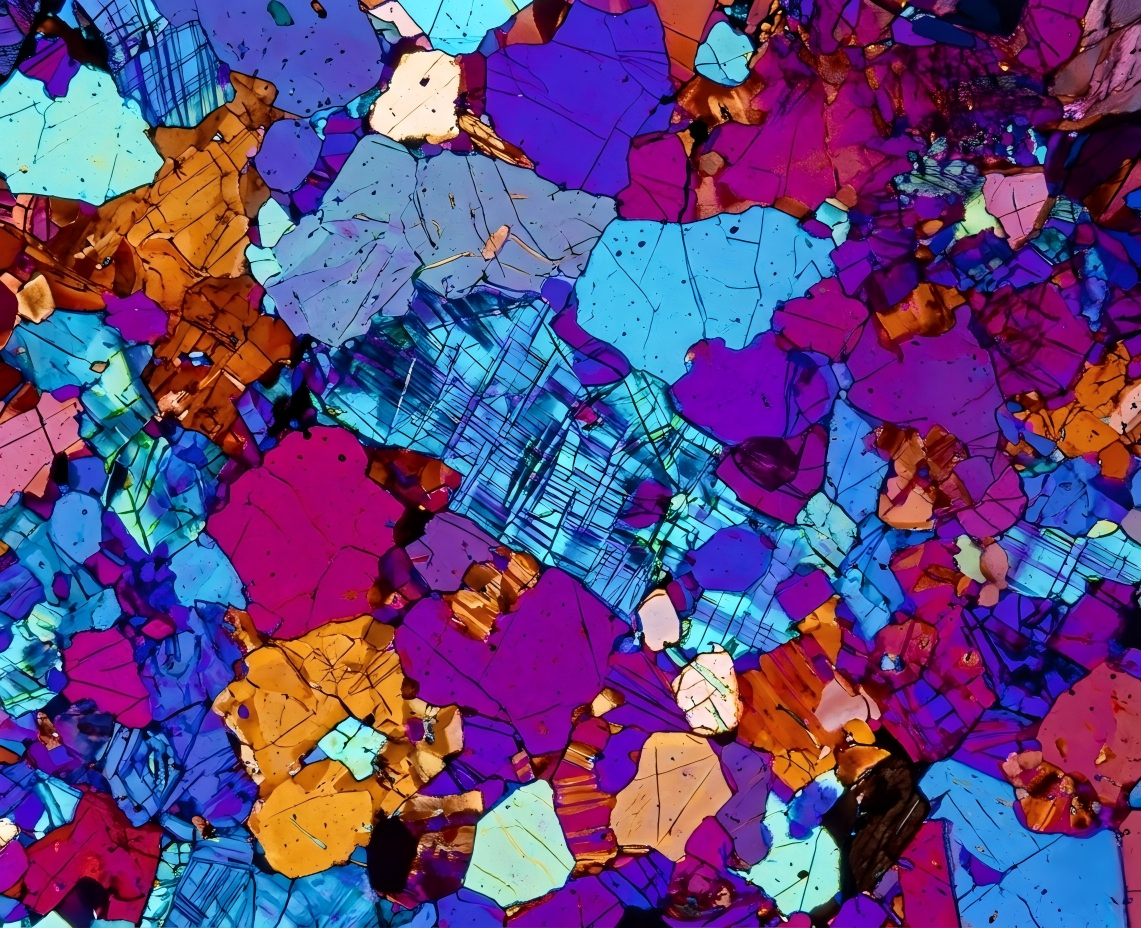

POLARIZATION
偏光观察
利用样品的双折射或各向异性差异,用于晶粒取向、矿物结构和材料应力相关观察。

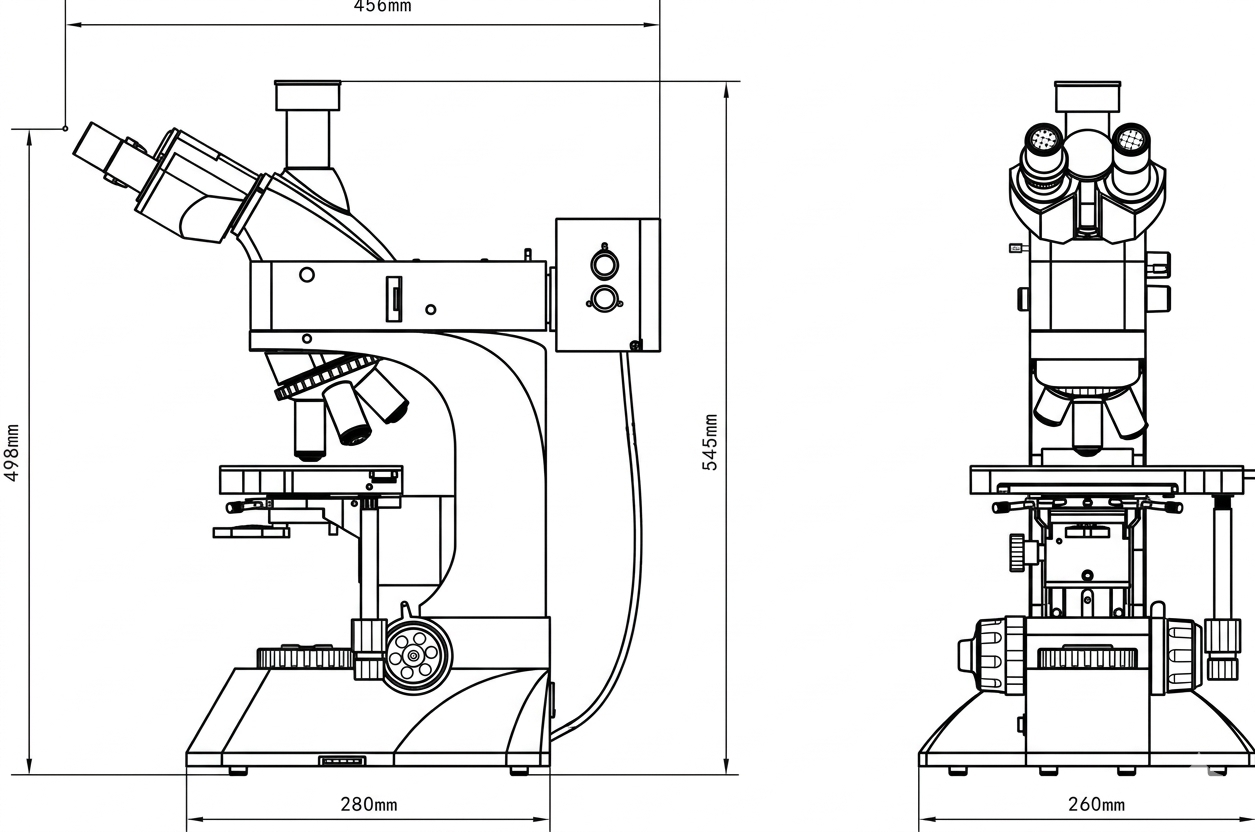

OPTICAL & MECHANICAL SYSTEM
无限远光学、长工作距离物镜与稳定机械结构
OPTICAL SYSTEM
适合不透明样品的落射金相观察
目镜:WF10X / Φ22 mm 大视野平场目镜
物镜:5X、10X、20X、50X、100X 明暗场长工作距离物镜
转换器:五孔内向式滚珠内定位结构
摄影:三目观察筒,支持目视与相机通道切换
MECHANICAL & ILLUMINATION
精密调焦、机械载物台与落射照明
调焦:粗微动同轴,微动格值 2 μm,带锁紧与限位
载物台:210 × 140 mm,移动范围 75 × 50 mm
落射:LED 暖光源,带视场光阑、孔径光阑与滤色模块
透射:阿贝聚光镜 NA 1.25,适配透明或薄片样品扩展
STANDARD CONFIGURATION
标准配置与技术参数
手机端可横向滑动查看完整表格
| 参数项目 | SPM500-BD 标准规格 |
|---|---|
| 产品型号 | SPM500-BD |
| 显微镜类型 | 明场 / 暗场正置金相显微镜,可扩展偏光与数码成像 |
| 光学系统 | 无限远光学系统 |
| 观察筒 | 三目镜筒,30° 倾斜,内置可切换检偏振片 |
| 目镜 | 大视野 WF10X,视场数 Φ22 mm |
| 物镜转换器 | 五孔内向式滚珠内定位转换器 |
| 5X 明暗场物镜 | PL L5X / 0.12 B.D,工作距离 9.7 mm |
| 10X 明暗场物镜 | PL L10X / 0.25 B.D,工作距离 9.3 mm |
| 20X 明暗场物镜 | PL L20X / 0.40 B.D,工作距离 7.2 mm |
| 50X 明暗场物镜 | PL L50X / 0.70 B.D,工作距离 3.0 mm |
| 100X 明暗场物镜 | PL L100X / 0.85 B.D,工作距离 0.4 mm |
| 调焦机构 | 粗微动同轴调焦,微动格值 2 μm,带锁紧和限位装置 |
| 载物台 | 双层机械移动式,尺寸 210 × 140 mm |
| 载物台移动范围 | 75 × 50 mm |
| 落射照明 | 高亮可调 LED 暖光源,内置视场光阑、孔径光阑和滤色片转换装置 |
| 偏光组件 | 推拉式检偏器与起偏器,起偏器可旋转 |
| 透射照明 | 阿贝聚光镜 NA 1.25,可上下升降;适配卤素灯照明 |
| 摄影接口 | 三目摄影接口,摄影时可实现 100% 通光 |
| 滤色片 | 黄、绿、蓝滤色片及磨砂玻璃 |

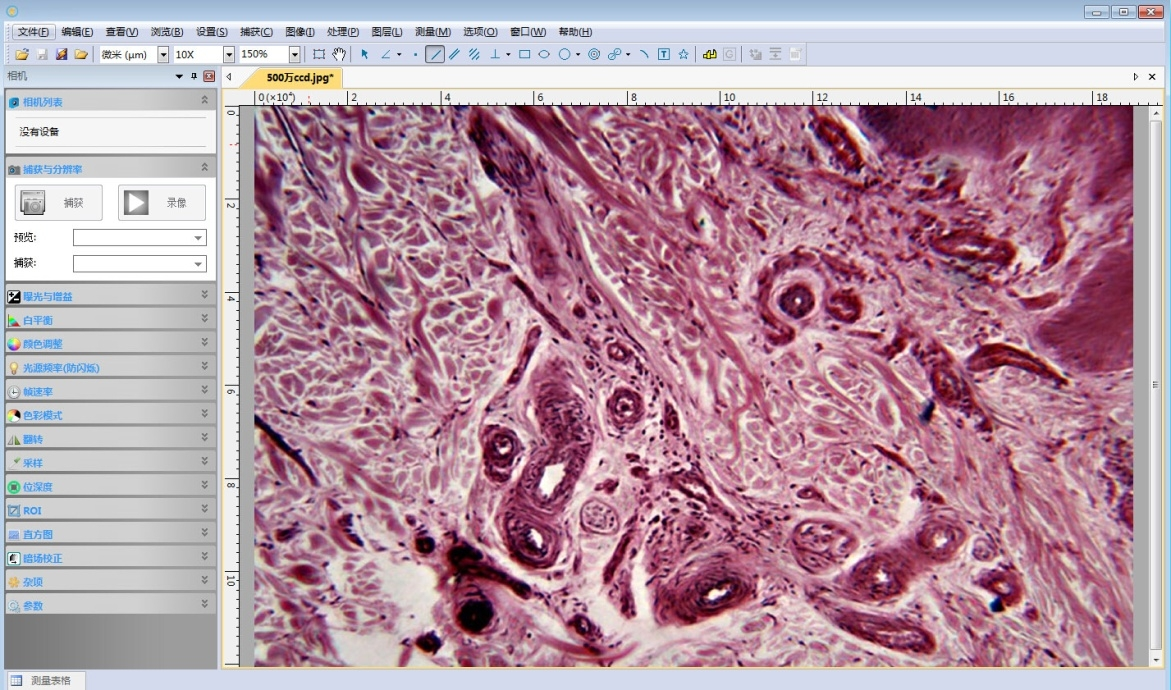

CAMERA SOFTWARE
相机控制、图像增强与参数管理
APPLICATIONS
面向不透明材料、表面缺陷和显微组织分析
具体观察模式、物镜倍率、相机分辨率和照明参数应根据样品反射率、目标缺陷尺寸和是否需要定量测量进行配置。
APPLICATION
金属材料分析
用于晶粒、夹杂、相组成、表面处理层和组织结构的明暗场观察。
APPLICATION
半导体与电子
适合晶圆、芯片封装、PCB、焊点、连接器和微细结构检查。
APPLICATION
精密机械与表面
用于刀具、磨损、划痕、涂层、断口和机械加工表面观察。
APPLICATION
矿物与地质
配合偏光观察矿物颗粒、晶体结构和不透明地质样品。
APPLICATION
失效分析
用于裂纹、腐蚀、异物、污染、焊接缺陷和微小失效痕迹检查。
APPLICATION
教学与科研
适合高校材料、机械、电子和金属学实验教学与科研成像。
CONFIGURATION
观察模式、物镜、照明、相机接口与测量软件按样品和检测任务配置
选型前建议明确样品材质、表面反射特性、最小缺陷尺寸、是否需要暗场或偏光、图像记录和测量要求。
